Proline Prowirl 72 FOUNDATION Fieldbus
Endress + Hauser

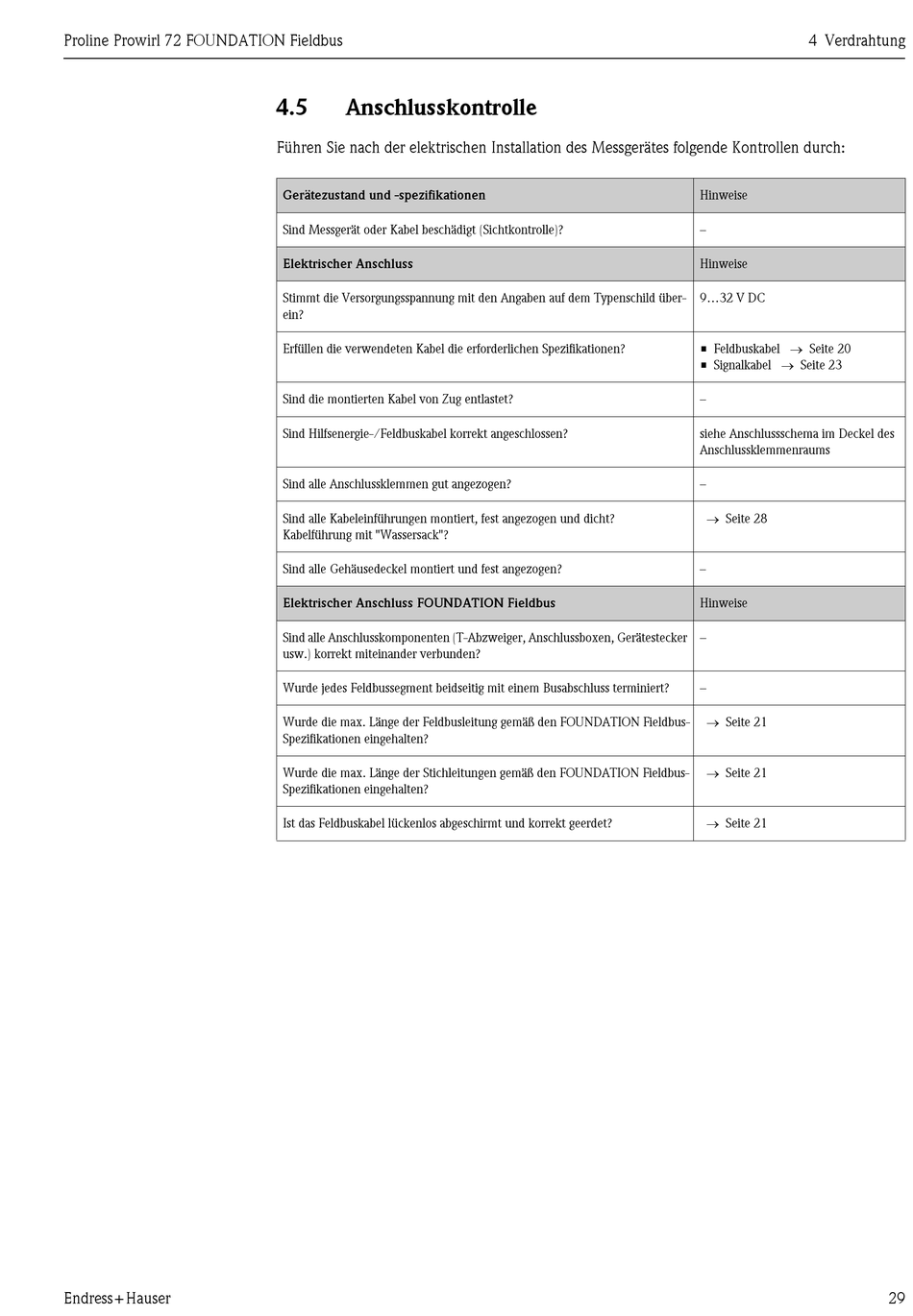

4.5
Anschlusskontrolle
Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild über-
ein?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind die montierten Kabel von Zug entlastet?
Sind Hilfsenergie-/Feldbuskabel korrekt angeschlossen?
Sind alle Anschlussklemmen gut angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Kabelführung mit "Wassersack"?
Sind alle Gehäusedeckel montiert und fest angezogen?
Elektrischer Anschluss FOUNDATION Fieldbus
Sind alle Anschlusskomponenten (T-Abzweiger, Anschlussboxen, Gerätestecker
usw.) korrekt miteinander verbunden?
Wurde jedes Feldbussegment beidseitig mit einem Busabschluss terminiert?
Wurde die max. Länge der Feldbusleitung gemäß den FOUNDATION Fieldbus-
Spezifikationen eingehalten?
Wurde die max. Länge der Stichleitungen gemäß den FOUNDATION Fieldbus-
Spezifikationen eingehalten?
Ist das Feldbuskabel lückenlos abgeschirmt und korrekt geerdet?
4 Verdrahtung
Hinweise
Hinweise
9...32 V DC
• Feldbuskabel Seite 20
• Signalkabel Seite 23
siehe Anschlussschema im Deckel des
Anschlussklemmenraums
Seite 28
Hinweise
–
–
Seite 21
Seite 21
Seite 21
29
