10 Technische Daten
78

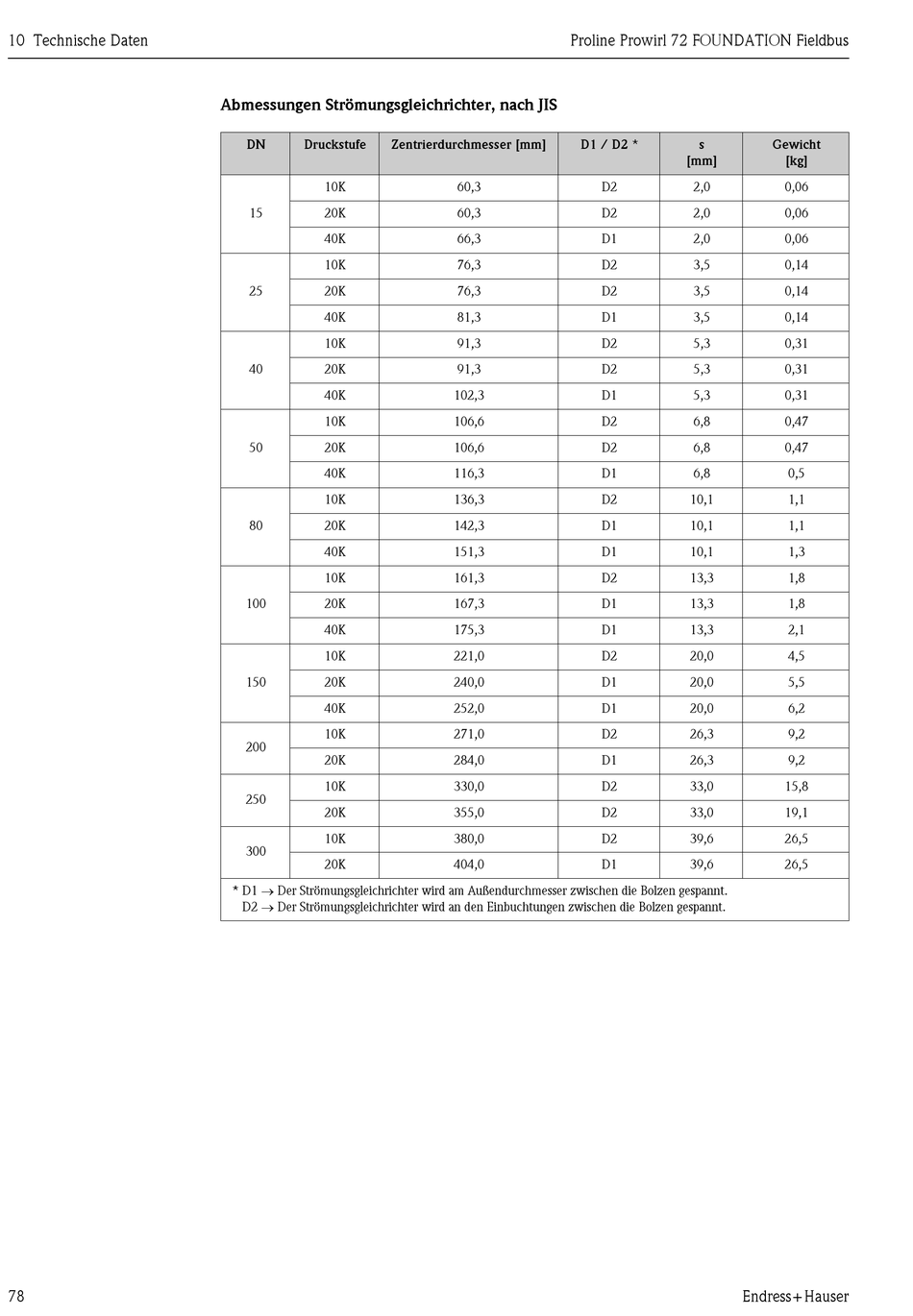

Abmessungen Strömungsgleichrichter, nach JIS
DN Druckstufe Zentrierdurchmesser [mm]
10K
15 20K
40K
10K
25 20K
40K
10K
40 20K
40K
10K
50 20K
40K
10K
80 20K
40K
10K
100 20K
40K
10K
150 20K
40K
10K
200
20K
10K
250
20K
10K
300
20K
* D1 Der Strömungsgleichrichter wird am Außendurchmesser zwischen die Bolzen gespannt.
D2 Der Strömungsgleichrichter wird an den Einbuchtungen zwischen die Bolzen gespannt.
Proline Prowirl 72 FOUNDATION Fieldbus
D1 / D2 *
60,3 D2
60,3 D2
66,3 D1
76,3 D2
76,3 D2
81,3 D1
91,3 D2
91,3 D2
102,3 D1
106,6 D2
106,6 D2
116,3 D1
136,3 D2
142,3 D1
151,3 D1
161,3 D2
167,3 D1
175,3 D1
221,0 D2
240,0 D1
252,0 D1
271,0 D2
284,0 D1
330,0 D2
355,0 D2
380,0 D2
404,0 D1
s Gewicht
[mm] [kg]
2,0 0,06
2,0 0,06
2,0 0,06
3,5 0,14
3,5 0,14
3,5 0,14
5,3 0,31
5,3 0,31
5,3 0,31
6,8 0,47
6,8 0,47
6,8 0,5
10,1 1,1
10,1 1,1
10,1 1,3
13,3 1,8
13,3 1,8
13,3 2,1
20,0 4,5
20,0 5,5
20,0 6,2
26,3 9,2
26,3 9,2
33,0 15,8
33,0 19,1
39,6 26,5
39,6 26,5
