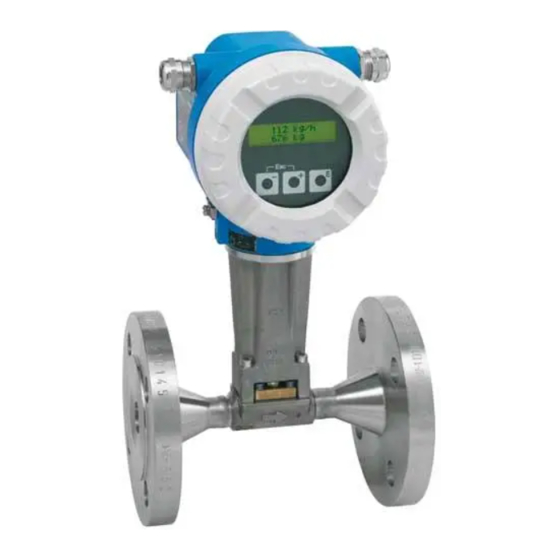

Endress+Hauser PROline prowirl 72 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Proline Prowirl 72
  6. Betriebsanleitung

Endress+Hauser PROline prowirl 72 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für PROline prowirl 72:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

XA069D/06/a3/12.03
50103831
FM+SGML 6.0
PROline prowirl 72 /
PROline prowirl 73
II3G
<
Ex-Dokumentation zu der Betriebsanleitung BA 084D (Prowirl 72) / BA 094D
(Prowirl 73) gemäß Richtlinie 94/9/EG (ATEX).
=
Ex documentation for the BA 084D (Prowirl 72) / BA 094D (Prowirl 73)
operating instruction according to Directive 94/9/EC (ATEX).
>
Documentation Ex relative aux mises en service BA 084D (Prowirl 72) / BA
094D (Prowirl 73) selon Directive 94/9/CE (ATEX).
Documentación Ex para los manuales de funcionamiento BA 084D (Prowirl
?
72) / BA 094D (Prowirl 73) según la Directiva 94/9/CE (ATEX).
Si no entiende este manual, puede pedir un ejemplar en su idioma.
Documentazione Ex per i manuali d'uso BA 084D (Prowirl 72) / BA 094D
(Prowirl 73) secondo la direttiva 94/9/CE (ATEX).
@
Se il presente manuale non risulta comprensibile potete orninarcene una
copia tradotta nella Vostra lingua.
Ex-documentatie bij de inbedrijfstellingsvoorschriften BA 084D (Prowirl 72)
/ BA 094D (Prowirl 73) conform richtlijn 94/9/EG (ATEX).
A
Wanneer u deze handleiding niet kunt lezen, kunt u een in uw landstaal
vertaalde handleiding bij ons bestellen.
Ex-asiakirjat käyttöoppaille BA 084D (Prowirl 72) / BA 094D (Prowirl 73)
direktiivin 94/9/Ey (ATEX).
B
Jos et ymmärrä tätä käsikirjaa, voit tilata meiltä käännöksen omalla
kansallisella kielelläsi.
Ex dokumentation för instruktionsböckerna BA 084D (Prowirl 72) / BA 094D
(Prowirl 73) efter direktiv 94/9/EC (ATEX).
C
Om du inte förstår denna manual, kan en överstatt kopia på ditt eget språk
beställas från oss.
Ex-dokumentation til driftsvejledningen BA 084D (Prowirl 72) / BA 094D
(Prowirl 73) i henhold til direktiv 94/9/EF (ATEX).
D
Hvis du ikke forstår denne manual, kan en oversat kopi af den på dit eget
sprog bestilles fra os.
Documentação Ex para os manuais de funcionamento BA 084D (Prowirl 72)
/ BA 094D (Prowirl 73) de acordo com a Directiva 94/9/EC (ATEX)
E
Se não compreender este manual, pode encomendar-nos directamente
uma cópia na sua língua.
±ÂÇÉÄμÖÐÄ ([ Àƾ Ѿ ÂÀÔÂÆμÁƾ ÔÂÆÎÆÐÉÌÚ %$ ' 3URZLUO   %$
' 3URZLUO  ÐÚÉÓÖʾ É ÑÄÊ ¬ÁÄÀ¼¾ (. $7(;
žÊ ÁÂÊ ÉÍÌμѠʾ ǾѾÊÌ»ÐÂÑ ÑÌ ÍÂÎÆÂÔÙÉÂÊÌ ÑÌÒ ÂÀÔÂÆÎÆÁ¼ÌÒ ¾ÒÑÌÚ
ÉÍÌμѠʾ ;ξÀÀ¼ÈÂÑ ¾ÍÙ ÑÄÊ ÂѾÆμ¾ É¾Ï ºÊ¾ ¾ÊѼÑÒÍÌ
ÉÂѾÓξÐɺÊÌ ÐÑÄ ÀÈÛÐо оÏ
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser PROline prowirl 72

Inhaltszusammenfassung für Endress+Hauser PROline prowirl 72

  • Seite 1 PROline prowirl 72 / XA069D/06/a3/12.03 50103831 FM+SGML 6.0 PROline prowirl 73 II3G < Ex-Dokumentation zu der Betriebsanleitung BA 084D (Prowirl 72) / BA 094D (Prowirl 73) gemäß Richtlinie 94/9/EG (ATEX). Ex documentation for the BA 084D (Prowirl 72) / BA 094D (Prowirl 73) operating instruction according to Directive 94/9/EC (ATEX).
  • Seite 2 PROline Prowirl 72/73 Endress+Hauser...
  • Seite 3 PROline prowirl 72 / prowirl 73 XA069D/06/a3/12.03 50103831 II3G FM+SGML 6.0 Ex-Dokumentation zu der Betriebsanleitung BA 084D (Prowirl 72) und BA 094D (Prowirl 73) gemäß Richtlinie 94/9/EG (ATEX) als Beispiel: 0 II 3G E Ex nC IIB T4 Gerätegruppen gilt für Geräte zur Verwendung in Untertagbetrieben von Bergwerken sowie deren Übertageanlagen, die durch Grubengas und/oder brennbare...

  • Seite 4: Messsystem Prowirl 72 / Prowirl 73 Kompaktausführung

    PROline Prowirl 72/73 Messsystem Prowirl 72 / Prowirl 73 Kompaktausführung Explosionsgefährdeter Bereich Sicherer Bereich II2G II3G Â Â Â À À Page Bksp Delete Á Á Page # % & A B C D E F Copy Paste Hot Key...

  • Seite 5: Messsystem Prowirl 72 / Prowirl 73 Getrenntausführung

    PROline Prowirl 72/73 Messsystem Prowirl 72 / Prowirl 73 Getrenntausführung Explosionsgefährdeter Bereich Sicherer Bereich II2G II3G Â Â Â À À Page Bksp Delete Á Á Page # % & A B C D E F Copy Paste Hot Key...

  • Seite 6: Temperaturtabellen Kompaktausführung

    PROline Prowirl 72/73 Temperaturtabellen Kompaktausführung Messsystem Prowirl 72 (Kompaktausführung) • Messaufnehmer Standardtemperatur-Ausführung: Prowirl 72***-**0********A/W Prowirl F/W Max. Mediumstemperatur [°C] in bei T = -40 °C ... +40 °C bei T = -40 °C ... +60 °C – bei T = -40 °C ... +70 °C –...

  • Seite 7: Temperaturtabellen Getrenntausführung Messsystem Prowirl 72 (Getrenntausführung)

    PROline Prowirl 72/73 Temperaturtabellen Getrenntausführung Messsystem Prowirl 72 (Getrenntausführung) • Messaufnehmer Standardtemperatur-Ausführung: Prowirl 72***-**0********A/W Prowirl F/W Max. Mediumstemperatur [°C] in bei T = -40 °C ... +40 °C bei T = -40 °C ... +60 °C – bei T = -40 °C ... +85 °C –...

  • Seite 8: Messsystem Prowirl 72 (Getrenntausführung)

    Zulassungen Nr. / Zulassungstyp Beschreibung Konformitätserklärung für das elektrische Durchflussmesssystem Prowirl 72 bzw. 73 durch Endress+Hauser Flowtec AG nach II3G EEx nA IIC T1-T6 X bzw. Kennzeichnung: RL 94/9/EG (ATEX) gemäß EN 50021 II3G EEx nA IIC T6 X (Besondere Bedingungen siehe Seite 7) Messsystem Prowirl 72 (Kompaktausführung)

  • Seite 9: Besondere Bedingungen

    PROline Prowirl 72/73 Besondere Bedingungen 1. Für das Errichten dieses Betriebsmittels im explosionsgefährdeten Bereich (Kat. 3G) sind die national gültigen Installations- und Betriebsvorschriften zu beachten. 2. Vor dem Einschalten des Betriebsmittels ist sicherzustellen, dass die Anschluss- daten innerhalb der auf dem Typenschild angegebenen max. zulässigen Anschlussdaten liegen.

  • Seite 10: Elektrische Anschlüsse

    PROline Prowirl 72/73 Elektrische Anschlüsse ➁ ➀ ➀ Abb. 1: Elektrischer Anschluss Prowirl 72 bzw. Prowirl 73 ➀ = Anschluss Potenzialausgleich ➁ = Erdungsklemme im Anschlussraum Achtung! • Entlang der Stromkreise (innerhalb und außerhalb des explosionsgefährdeten Bereichs) muss Potenzialausgleich bestehen.

  • Seite 11: Kabeleinführungen

    PROline Prowirl 72/73 Servicestecker Der Servicestecker dient ausschließlich zum Anschluss des von Endress+Hauser freigegebenen Service-Interface FXA 193. Warnung! Der Servicestecker darf nicht in explosionsfähiger Atmosphäre angeschlossen werden. Kabeleinführungen Wahlweise Kabelverschraubung M20x1,5 oder Gewinde für Kabeleinführung ➂ ½"-NPT oder G ½" (siehe auch Abbildungen auf Seite 2 und Seite 3, Nummer Geräteidentifikation...

  • Seite 12: Konformitätserklärung

    PROline Prowirl 72/73 Konformitätserklärung Endress+Hauser Reinach sichert mit dieser Konformitätserklärung zu, dass das Produkt mit den Vorschriften der europäischen EMV-Richtlinie 89/336/EWG und Ex-Richtlinie 94/9/EG überein- stimmt. Die Übereinstimmung wird durch die Einhaltung der in der Konformitätserklärung aufge- führten Normen nachgewiesen.
