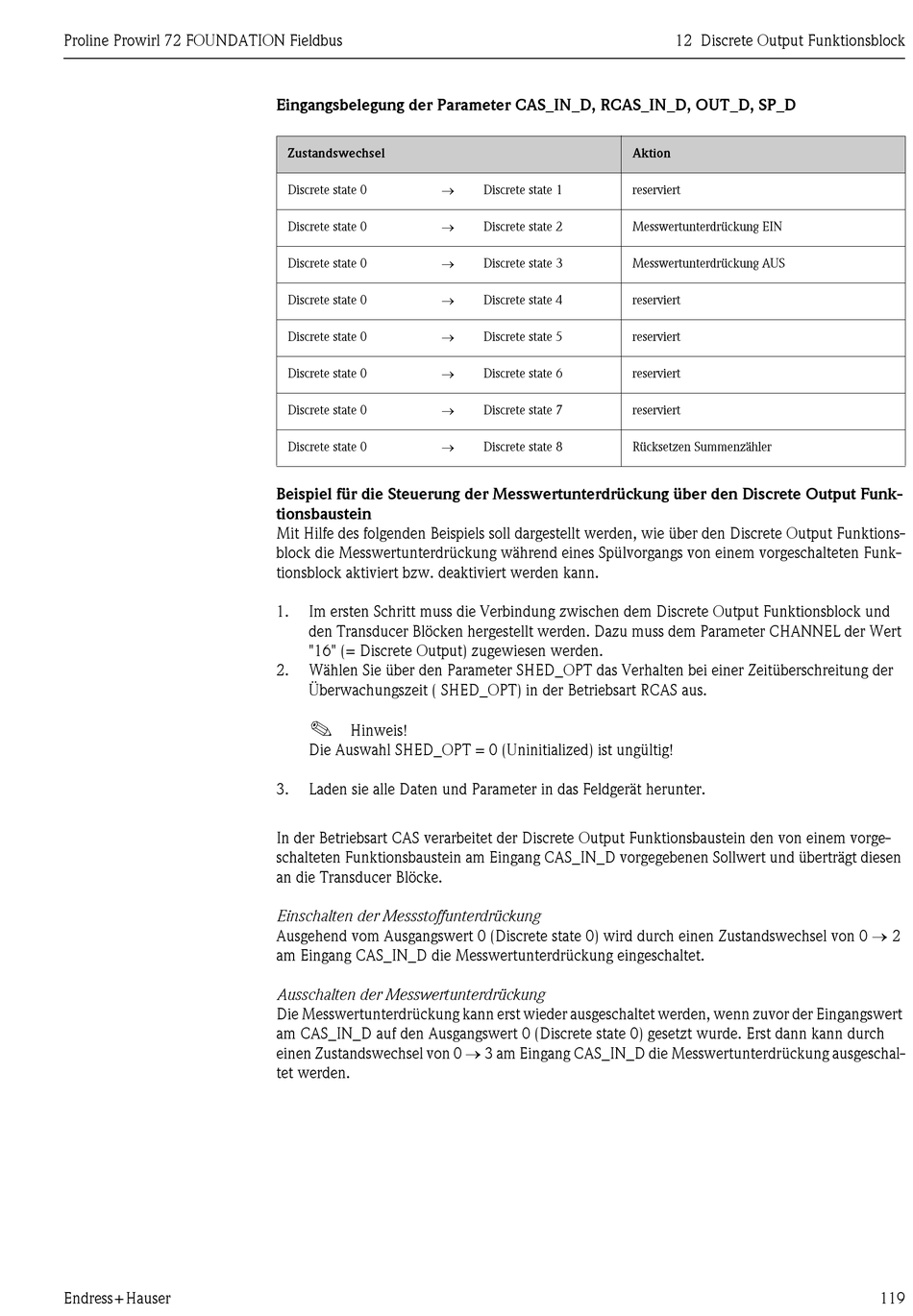

Proline Prowirl 72 FOUNDATION Fieldbus
Endress + Hauser
Eingangsbelegung der Parameter CAS_IN_D, RCAS_IN_D, OUT_D, SP_D
Zustandswechsel

Discrete state 0

Discrete state 0

Discrete state 0

Discrete state 0

Discrete state 0

Discrete state 0

Discrete state 0

Discrete state 0
Beispiel für die Steuerung der Messwertunterdrückung über den Discrete Output Funk-
tionsbaustein
Mit Hilfe des folgenden Beispiels soll dargestellt werden, wie über den Discrete Output Funktions-
block die Messwertunterdrückung während eines Spülvorgangs von einem vorgeschalteten Funk-
tionsblock aktiviert bzw. deaktiviert werden kann.
1. Im ersten Schritt muss die Verbindung zwischen dem Discrete Output Funktionsblock und
den Transducer Blöcken hergestellt werden. Dazu muss dem Parameter CHANNEL der Wert
"16" (= Discrete Output) zugewiesen werden.
2. Wählen Sie über den Parameter SHED_OPT das Verhalten bei einer Zeitüberschreitung der
Überwachungszeit ( SHED_OPT) in der Betriebsart RCAS aus.
!
Hinweis!
Die Auswahl SHED_OPT = 0 (Uninitialized) ist ungültig!
3. Laden sie alle Daten und Parameter in das Feldgerät herunter.
In der Betriebsart CAS verarbeitet der Discrete Output Funktionsbaustein den von einem vorge-
schalteten Funktionsbaustein am Eingang CAS_IN_D vorgegebenen Sollwert und überträgt diesen
an die Transducer Blöcke.
Einschalten der Messstoffunterdrückung
Ausgehend vom Ausgangswert 0 (Discrete state 0) wird durch einen Zustandswechsel von 0  2
am Eingang CAS_IN_D die Messwertunterdrückung eingeschaltet.
Ausschalten der Messwertunterdrückung
Die Messwertunterdrückung kann erst wieder ausgeschaltet werden, wenn zuvor der Eingangswert
am CAS_IN_D auf den Ausgangswert 0 (Discrete state 0) gesetzt wurde. Erst dann kann durch
einen Zustandswechsel von 0  3 am Eingang CAS_IN_D die Messwertunterdrückung ausgeschal-
tet werden.
Aktion
Discrete state 1 reserviert
Discrete state 2 Messwertunterdrückung EIN
Discrete state 3 Messwertunterdrückung AUS
Discrete state 4 reserviert
Discrete state 5 reserviert
Discrete state 6 reserviert
Discrete state 7 reserviert
Discrete state 8 Rücksetzen Summenzähler
12 Discrete Output Funktionsblock
119
