Proline Prowirl 72 FOUNDATION Fieldbus
Endress + Hauser

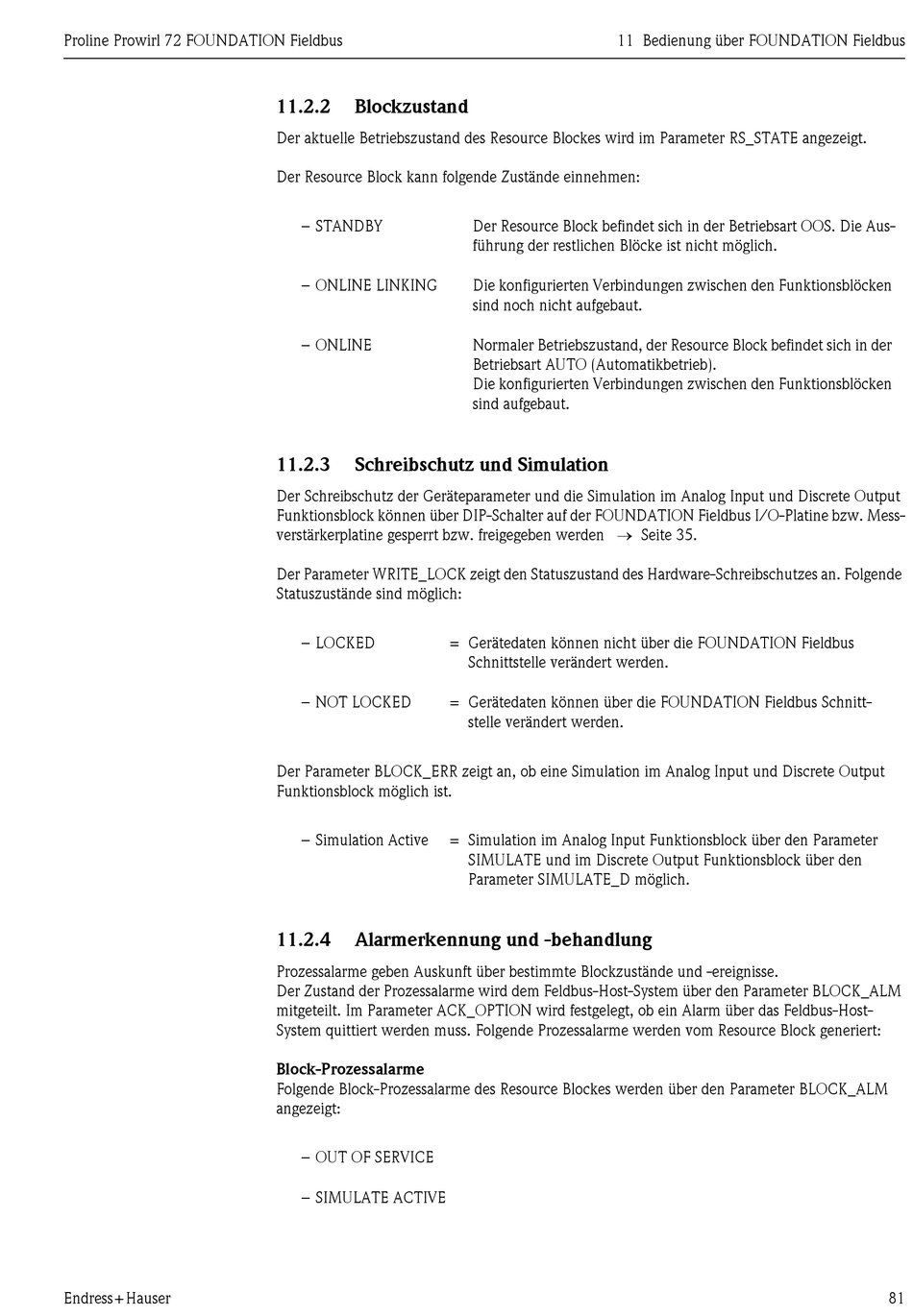

11.2.2

Blockzustand

Der aktuelle Betriebszustand des Resource Blockes wird im Parameter RS_STATE angezeigt.
Der Resource Block kann folgende Zustände einnehmen:
– STANDBY
– ONLINE LINKING
– ONLINE
11.2.3

Schreibschutz und Simulation

Der Schreibschutz der Geräteparameter und die Simulation im Analog Input und Discrete Output
Funktionsblock können über DIP-Schalter auf der FOUNDATION Fieldbus I/O-Platine bzw. Mess-
verstärkerplatine gesperrt bzw. freigegeben werden Seite 35.
Der Parameter WRITE_LOCK zeigt den Statuszustand des Hardware-Schreibschutzes an. Folgende
Statuszustände sind möglich:
– LOCKED
– NOT LOCKED
Der Parameter BLOCK_ERR zeigt an, ob eine Simulation im Analog Input und Discrete Output
Funktionsblock möglich ist.
– Simulation Active
11.2.4

Alarmerkennung und -behandlung

Prozessalarme geben Auskunft über bestimmte Blockzustände und -ereignisse.
Der Zustand der Prozessalarme wird dem Feldbus-Host-System über den Parameter BLOCK_ALM
mitgeteilt. Im Parameter ACK_OPTION wird festgelegt, ob ein Alarm über das Feldbus-Host-
System quittiert werden muss. Folgende Prozessalarme werden vom Resource Block generiert:
Block-Prozessalarme
Folgende Block-Prozessalarme des Resource Blockes werden über den Parameter BLOCK_ALM
angezeigt:
– OUT OF SERVICE
– SIMULATE ACTIVE
11 Bedienung über FOUNDATION Fieldbus
Der Resource Block befindet sich in der Betriebsart OOS. Die Aus-
führung der restlichen Blöcke ist nicht möglich.
Die konfigurierten Verbindungen zwischen den Funktionsblöcken
sind noch nicht aufgebaut.
Normaler Betriebszustand, der Resource Block befindet sich in der
Betriebsart AUTO (Automatikbetrieb). 
Die konfigurierten Verbindungen zwischen den Funktionsblöcken
sind aufgebaut.
= Gerätedaten können nicht über die FOUNDATION Fieldbus
Schnittstelle verändert werden.
= Gerätedaten können über die FOUNDATION Fieldbus Schnitt-
stelle verändert werden.
= Simulation im Analog Input Funktionsblock über den Parameter
SIMULATE und im Discrete Output Funktionsblock über den
Parameter SIMULATE_D möglich.
81
