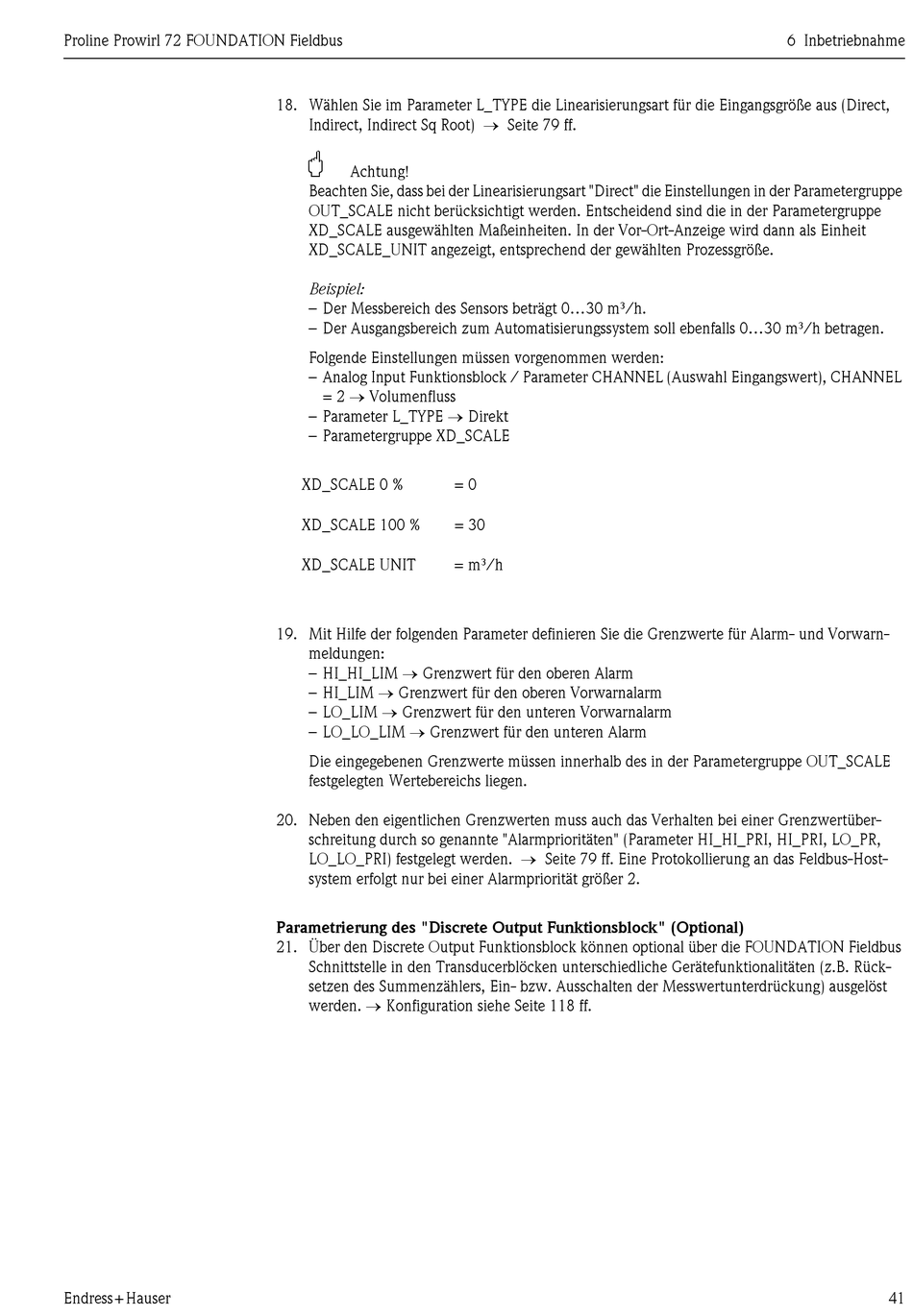

18. Wählen Sie im Parameter L_TYPE die Linearisierungsart für die Eingangsgröße aus (Direct,
Indirect, Indirect Sq Root)Seite 79 ff.
"
Achtung!
Beachten Sie, dass bei der Linearisierungsart "Direct" die Einstellungen in der Parametergruppe
OUT_SCALE nicht berücksichtigt werden. Entscheidend sind die in der Parametergruppe
XD_SCALE ausgewählten Maßeinheiten. In der Vor-Ort-Anzeige wird dann als Einheit
XD_SCALE_UNIT angezeigt, entsprechend der gewählten Prozessgröße.
Beispiel:
– Der Messbereich des Sensors beträgt 0...30 m³/h.
– Der Ausgangsbereich zum Automatisierungssystem soll ebenfalls 0...30 m³/h betragen.
Folgende Einstellungen müssen vorgenommen werden:
– Analog Input Funktionsblock / Parameter CHANNEL (Auswahl Eingangswert), CHANNEL
= 2 Volumenfluss
– Parameter L_TYPE  Direkt
– Parametergruppe XD_SCALE
XD_SCALE 0 %
XD_SCALE 100 %
XD_SCALE UNIT
19. Mit Hilfe der folgenden Parameter definieren Sie die Grenzwerte für Alarm- und Vorwarn-
meldungen:
– HI_HI_LIM Grenzwert für den oberen Alarm
– HI_LIM Grenzwert für den oberen Vorwarnalarm
– LO_LIM Grenzwert für den unteren Vorwarnalarm
– LO_LO_LIM Grenzwert für den unteren Alarm
Die eingegebenen Grenzwerte müssen innerhalb des in der Parametergruppe OUT_SCALE
festgelegten Wertebereichs liegen.
20. Neben den eigentlichen Grenzwerten muss auch das Verhalten bei einer Grenzwertüber-
schreitung durch so genannte "Alarmprioritäten" (Parameter HI_HI_PRI, HI_PRI, LO_PR,
LO_LO_PRI) festgelegt werden.Seite 79 ff. Eine Protokollierung an das Feldbus-Host-
system erfolgt nur bei einer Alarmpriorität größer 2.
Parametrierung des "Discrete Output Funktionsblock" (Optional)
21. Über den Discrete Output Funktionsblock können optional über die FOUNDATION Fieldbus
Schnittstelle in den Transducerblöcken unterschiedliche Gerätefunktionalitäten (z.B. Rück-
setzen des Summenzählers, Ein- bzw. Ausschalten der Messwertunterdrückung) ausgelöst
werden. Konfiguration siehe Seite 118 ff.
= 0
= 30
= m³/h
