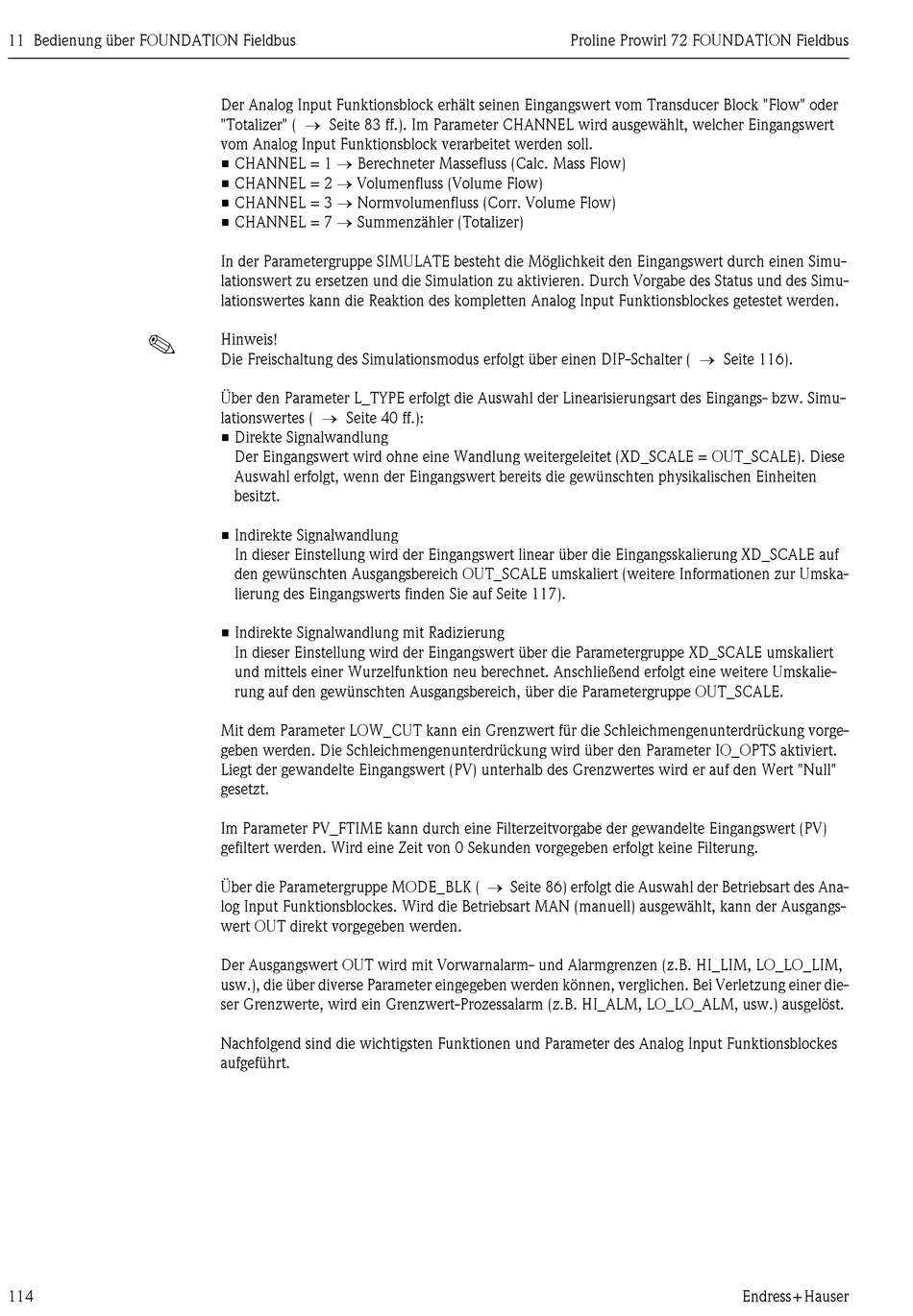

Endress+Hauser Proline Prowirl 72 FOUNDATION Fieldbus Betriebsanleitung Seite 114

11 Bedienung über FOUNDATION Fieldbus
!
114
Der Analog Input Funktionsblock erhält seinen Eingangswert vom Transducer Block "Flow" oder
"Totalizer" (Seite 83 ff.). Im Parameter CHANNEL wird ausgewählt, welcher Eingangswert
vom Analog Input Funktionsblock verarbeitet werden soll.
• CHANNEL = 1  Berechneter Massefluss (Calc. Mass Flow)
• CHANNEL = 2 Volumenfluss (Volume Flow)
• CHANNEL = 3  Normvolumenfluss (Corr. Volume Flow)
• CHANNEL = 7  Summenzähler (Totalizer)
In der Parametergruppe SIMULATE besteht die Möglichkeit den Eingangswert durch einen Simu-
lationswert zu ersetzen und die Simulation zu aktivieren. Durch Vorgabe des Status und des Simu-
lationswertes kann die Reaktion des kompletten Analog Input Funktionsblockes getestet werden.
Hinweis!
Die Freischaltung des Simulationsmodus erfolgt über einen DIP-Schalter (Seite 116).
Über den Parameter L_TYPE erfolgt die Auswahl der Linearisierungsart des Eingangs- bzw. Simu-
lationswertes (Seite 40 ff.):
• Direkte Signalwandlung
Der Eingangswert wird ohne eine Wandlung weitergeleitet (XD_SCALE = OUT_SCALE). Diese
Auswahl erfolgt, wenn der Eingangswert bereits die gewünschten physikalischen Einheiten
besitzt.
• Indirekte Signalwandlung
In dieser Einstellung wird der Eingangswert linear über die Eingangsskalierung XD_SCALE auf
den gewünschten Ausgangsbereich OUT_SCALE umskaliert (weitere Informationen zur Umska-
lierung des Eingangswerts finden Sie auf Seite 117).
• Indirekte Signalwandlung mit Radizierung
In dieser Einstellung wird der Eingangswert über die Parametergruppe XD_SCALE umskaliert
und mittels einer Wurzelfunktion neu berechnet. Anschließend erfolgt eine weitere Umskalie-
rung auf den gewünschten Ausgangsbereich, über die Parametergruppe OUT_SCALE.
Mit dem Parameter LOW_CUT kann ein Grenzwert für die Schleichmengenunterdrückung vorge-
geben werden. Die Schleichmengenunterdrückung wird über den Parameter IO_OPTS aktiviert.
Liegt der gewandelte Eingangswert (PV) unterhalb des Grenzwertes wird er auf den Wert "Null"
gesetzt.
Im Parameter PV_FTIME kann durch eine Filterzeitvorgabe der gewandelte Eingangswert (PV)
gefiltert werden. Wird eine Zeit von 0 Sekunden vorgegeben erfolgt keine Filterung.
Über die Parametergruppe MODE_BLK (Seite 86) erfolgt die Auswahl der Betriebsart des Ana-
log Input Funktionsblockes. Wird die Betriebsart MAN (manuell) ausgewählt, kann der Ausgangs-
wert OUT direkt vorgegeben werden.
Der Ausgangswert OUT wird mit Vorwarnalarm- und Alarmgrenzen (z.B. HI_LIM, LO_LO_LIM,
usw.), die über diverse Parameter eingegeben werden können, verglichen. Bei Verletzung einer die-
ser Grenzwerte, wird ein Grenzwert-Prozessalarm (z.B. HI_ALM, LO_LO_ALM, usw.) ausgelöst.
Nachfolgend sind die wichtigsten Funktionen und Parameter des Analog Input Funktionsblockes
aufgeführt.
