Transducer Block (Übertragungsblock)
Der Transducer Block des Proline Prowirl 72 FOUNDATION Fieldbus beinhaltet alle messtechni-
schen und gerätespezifischen Parameter des Durchflussmessgerätes. In ihm erfolgen die
Einstellungen, die unmittelbar mit der Durchflussmessung / Applikation in Verbindung stehen.
Er bildet die Schnittstelle zwischen der sensorspezifischen Messwertvorverarbeitung und den für
die Automatisierung benötigten Funktionsblöcken.
Ein Transducer Block ermöglicht es, die Ein- und Ausgangsgrößen eines Funktionsblocks zu beein-
flussen. Parameter eines Transducer Blocks sind z.B. Informationen zur Sensorkonfiguration, den
physikalischen Einheiten, der Kalibrierung, der Dämpfung, den Fehlermeldungen etc. sowie die
gerätespezifischen Parameter.
Die gerätespezifischen Parameter und Funktionen von Proline Prowirl 72 FOUNDATION Fieldbus
sind in mehrere Transducer Blöcke aufgeteilt, die unterschiedliche Aufgabenbereiche abdecken.
Transducer Block "Flow"
Simulation - Measurand Value
Amplifier
Transducer Block "Totalizer"
Volume Flow
Calc. Mass Flow
Corr. Volume Flow
Transducer Block "Diagnosis"
Transducer Block "Display"
Transducer Block "Service"

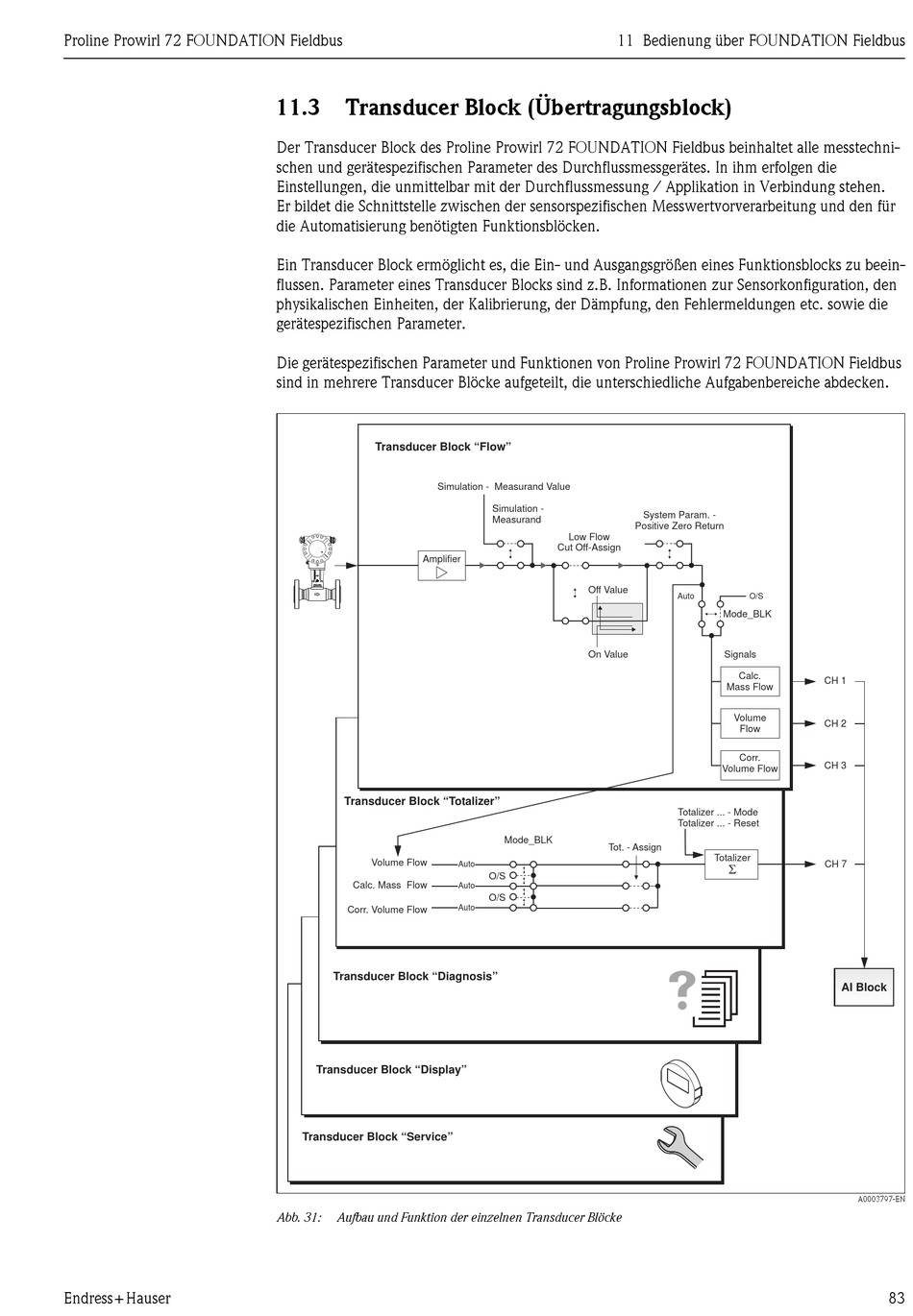

Abb. 31:
Aufbau und Funktion der einzelnen Transducer Blöcke
