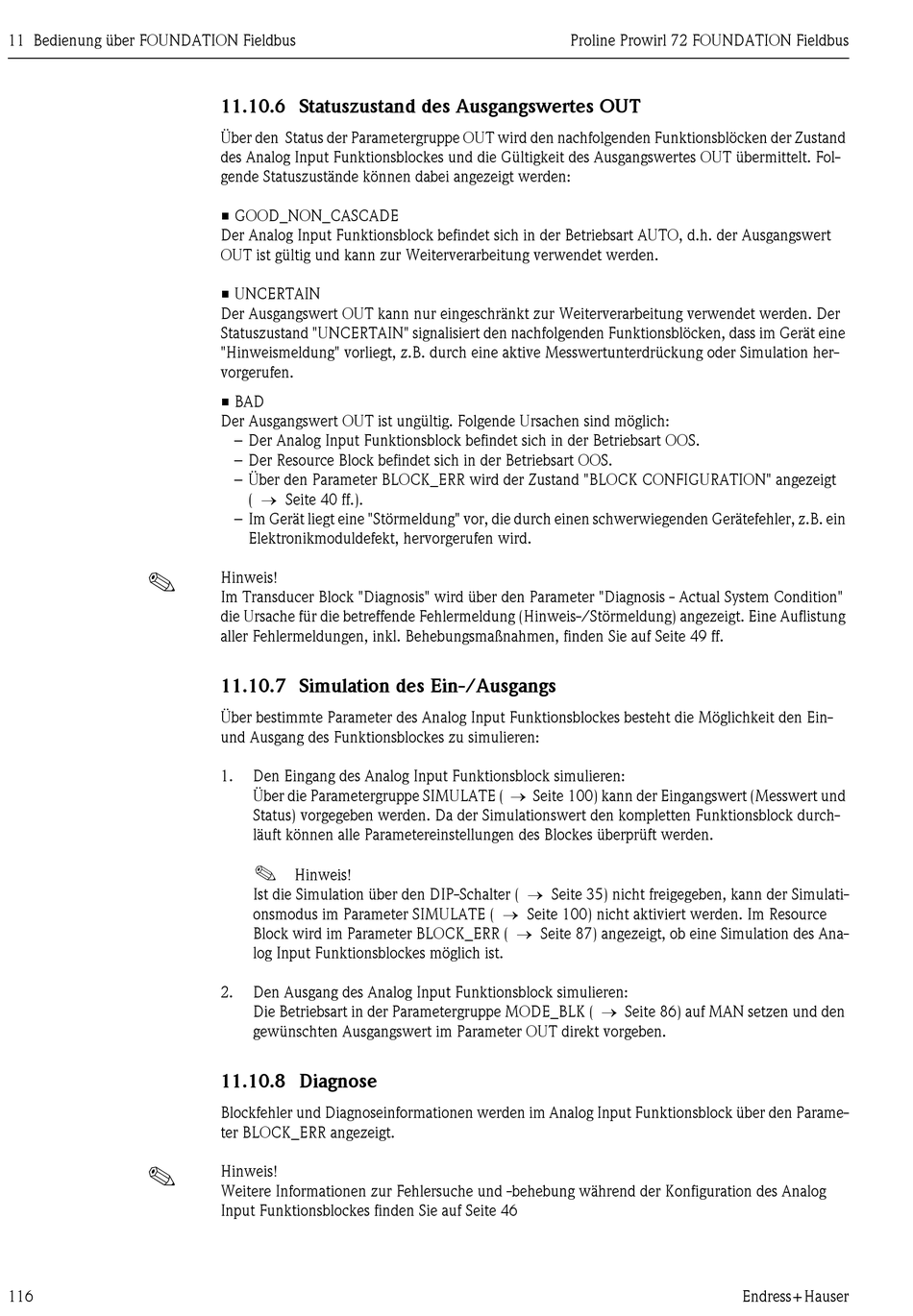

11 Bedienung über FOUNDATION Fieldbus
!
!
116
11.10.6 Statuszustand des Ausgangswertes OUT
Über den Status der Parametergruppe OUT wird den nachfolgenden Funktionsblöcken der Zustand
des Analog Input Funktionsblockes und die Gültigkeit des Ausgangswertes OUT übermittelt. Fol-
gende Statuszustände können dabei angezeigt werden:
• GOOD_NON_CASCADE
Der Analog Input Funktionsblock befindet sich in der Betriebsart AUTO, d.h. der Ausgangswert
OUT ist gültig und kann zur Weiterverarbeitung verwendet werden.
• UNCERTAIN
Der Ausgangswert OUT kann nur eingeschränkt zur Weiterverarbeitung verwendet werden. Der
Statuszustand "UNCERTAIN" signalisiert den nachfolgenden Funktionsblöcken, dass im Gerät eine
"Hinweismeldung" vorliegt, z.B. durch eine aktive Messwertunterdrückung oder Simulation her-
vorgerufen.
• BAD
Der Ausgangswert OUT ist ungültig. Folgende Ursachen sind möglich:
– Der Analog Input Funktionsblock befindet sich in der Betriebsart OOS.
– Der Resource Block befindet sich in der Betriebsart OOS.
– Über den Parameter BLOCK_ERR wird der Zustand "BLOCK CONFIGURATION" angezeigt
(Seite 40 ff.).
– Im Gerät liegt eine "Störmeldung" vor, die durch einen schwerwiegenden Gerätefehler, z.B. ein
Elektronikmoduldefekt, hervorgerufen wird.
Hinweis!
Im Transducer Block "Diagnosis" wird über den Parameter "Diagnosis - Actual System Condition"
die Ursache für die betreffende Fehlermeldung (Hinweis-/Störmeldung) angezeigt. Eine Auflistung
aller Fehlermeldungen, inkl. Behebungsmaßnahmen, finden Sie auf Seite 49 ff.
11.10.7 Simulation des Ein-/Ausgangs
Über bestimmte Parameter des Analog Input Funktionsblockes besteht die Möglichkeit den Ein-
und Ausgang des Funktionsblockes zu simulieren:
1.
Den Eingang des Analog Input Funktionsblock simulieren:
Über die Parametergruppe SIMULATE (Seite 100) kann der Eingangswert (Messwert und
Status) vorgegeben werden. Da der Simulationswert den kompletten Funktionsblock durch-
läuft können alle Parametereinstellungen des Blockes überprüft werden.
!
Hinweis!
Ist die Simulation über den DIP-Schalter (Seite 35) nicht freigegeben, kann der Simulati-
onsmodus im Parameter SIMULATE (Seite 100) nicht aktiviert werden. Im Resource
Block wird im Parameter BLOCK_ERR (Seite 87) angezeigt, ob eine Simulation des Ana-
log Input Funktionsblockes möglich ist.
2.
Den Ausgang des Analog Input Funktionsblock simulieren:
Die Betriebsart in der Parametergruppe MODE_BLK (Seite 86) auf MAN setzen und den
gewünschten Ausgangswert im Parameter OUT direkt vorgeben.
11.10.8 Diagnose
Blockfehler und Diagnoseinformationen werden im Analog Input Funktionsblock über den Parame-
ter BLOCK_ERR angezeigt.
Hinweis!
Weitere Informationen zur Fehlersuche und -behebung während der Konfiguration des Analog
Input Funktionsblockes finden Sie auf Seite 46
Proline Prowirl 72 FOUNDATION Fieldbus
Endress + Hauser
