LPGmass MODBUS RS485
#
Endress+Hauser
4.2

Anschluss der Messeinheit

4.2.1

Anschluss Messumformer

Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird.
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und Fre-
quenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1. Lösen Sie die Sicherheitskralle (a) und schrauben Sie den Anschlussklemmenraumdeckel (b)
vom Messumformergehäuse ab.
2. Legen Sie das Hilfsenergiekabel (d) und das Signalkabel (c) durch die betreffenden Kabelein-
führungen.
Nehmen Sie die Verdrahtung analog der Anschlussklemmenbelegung → Seite 16 vor
3.
4. Schrauben Sie den Anschlussklemmenraumdeckel (b) wieder auf das Messumformergehäuse
und ziehen Sie die Sicherheitskralle (a) wieder fest.
c
d

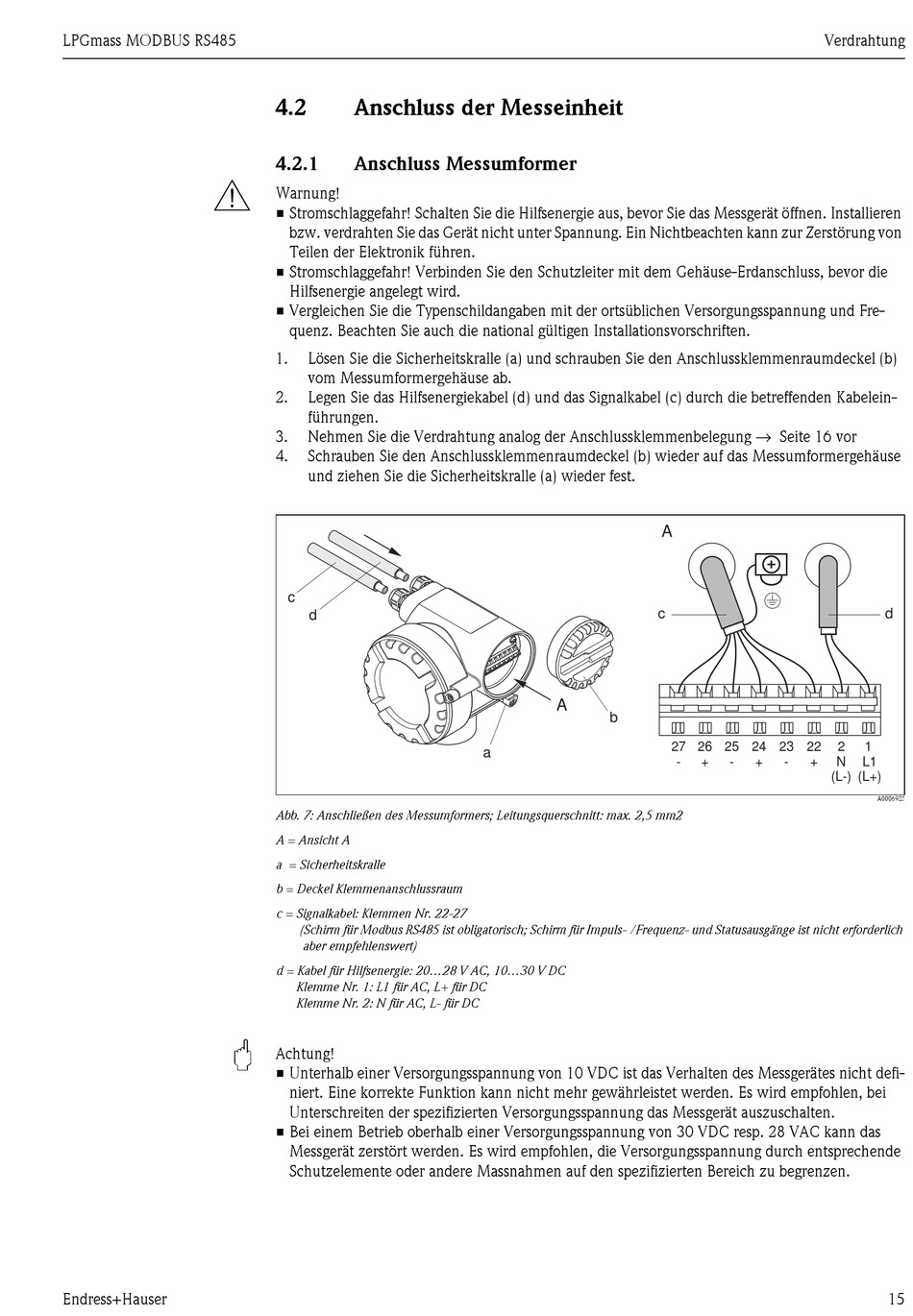

Abb. 7: Anschließen des Messumformers; Leitungsquerschnitt: max. 2,5 mm2
A = Ansicht A
a = Sicherheitskralle
b = Deckel Klemmenanschlussraum
c = Signalkabel: Klemmen Nr. 22-27
(Schirm für Modbus RS485 ist obligatorisch; Schirm für Impuls- /Frequenz- und Statusausgänge ist nicht erforderlich
aber empfehlenswert)
d = Kabel für Hilfsenergie: 20...28 V AC, 10...30 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
"
Achtung!
• Unterhalb einer Versorgungsspannung von 10 VDC ist das Verhalten des Messgerätes nicht defi-
niert. Eine korrekte Funktion kann nicht mehr gewährleistet werden. Es wird empfohlen, bei
Unterschreiten der spezifizierten Versorgungsspannung das Messgerät auszuschalten.
• Bei einem Betrieb oberhalb einer Versorgungsspannung von 30 VDC resp. 28 VAC kann das
Messgerät zerstört werden. Es wird empfohlen, die Versorgungsspannung durch entsprechende
Schutzelemente oder andere Massnahmen auf den spezifizierten Bereich zu begrenzen.
A
b
a
Verdrahtung
A
c
27 26 25 24 23 22
- + - + - +
d
2 1
N L1
(L-) (L+)
A0006923
15
