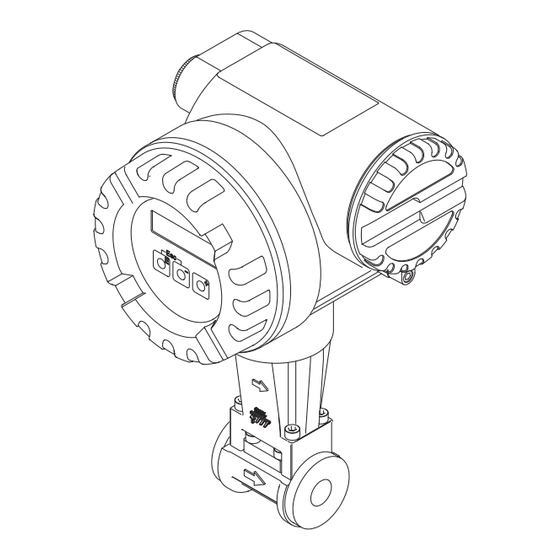

- Seite 1 Betriebsanleitung Proline Prowirl 72 HART Wirbeldurchfluss-Messsystem BA00084D/06/DE/14.11 71154510 gültig ab Version V 1.05.XX (Gerätesoftware)
- Seite 2 Proline Prowirl 72 Endress+Hauser...
- Seite 3 Status Einschalt- Wert Impuls- punkt 20 mA breite Ausgangs- Ausschalt- Zeit- signal punkt konstante Fehler- Fehler- Zeit- verhalten verhalten konstante Einen weiteren Ausgang konfigurieren ? NEIN Automatische Konfiguration der Anzeige ? NEIN Automatische Parametrierung der Anzeige A0003394-de Endress+Hauser...
- Seite 4 Die Auswahl "JA" erscheint, solange ein freier Ausgang zur Verfügung steht. Steht kein Ausgang mehr zur Verfügung, erscheint die Auswahl "NEIN". Bei der Auswahl "JA" wird der Zeile 1 der Vor-Ort-Anzeige der Durchfluss und der Zeile 2 der Summenzähler zuge- ordnet. Endress+Hauser...
-
Seite 5: Inhaltsverzeichnis
5.2.1 Allgemeine Hinweise ....29 10.1.5 Hilfsenergie ......62 Endress+Hauser... - Seite 6 12.2.6 Einschalt- und Ausschaltpunkt Prowirl F . 117 Index ......118 Endress+Hauser...
-
Seite 7: Sicherheitshinweise
• Das Gerät darf nur durch Personal bedient werden, das vom Anlagenbetreiber autorisiert und eingewiesen wurde. Die Anweisungen in dieser Betriebsanleitung sind unbedingt zu befolgen. • Bei speziellen Messstoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Korrosionsbeständigkeit messstoffberührender Materialien abzuklären. Kleine Veränderungen der Temperatur, Konzentration oder Grad der Verunreinigung im Prozess können jedoch Unter-... -
Seite 8: Rücksendung
Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: • Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamination" bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportieren, zu prüfen oder zu reparieren. -
Seite 9: Identifizierung
Hilfs-/Versorgungsenergie: 12…36 V DC, Leistungsaufnahme: 1,2 W Verfügbare Ausgänge: Stromausgang 4…20 mA Gerätedokumentation beachten Raum für Zertifikate, Zulassungen und weitere Zusatzinformationen zur Ausführung Nennweite Kalibrierfaktor Werkstoff Messrohr und Dichtung Messstofftemperaturbereich Raum für Zusatzinformationen bei Sonderprodukten Angaben zur Druckgeräterichtlinie (optional) Zulässige Umgebungstemperatur Schutzart Endress+Hauser... -
Seite 10: Typenschild Messaufnehmer (Getrennt)
Ex works / ab Werk / réglages usine: Device SW: XX.XX.XX Communication: HART Drivers: XXXXXXX Update1: Update2: A0006761 Abb. 3: Service-Typenschildangaben für Messumformer (Beispiel) Seriennummer Datum der Geräteherstellung Datum des erfolgten Serviceeinsatzes Gerätesoftware Art der Gerätekommunikation (z.B. HART) Version der aktuell installierten Gerätesoftware Zusatzangaben für Update-Einträge Endress+Hauser... -
Seite 11: Zertifikate Und Zulassungen
IEC/EN 61326. Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforderun- gen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens und der Ausstellung der CE-Konformitätserklärung. Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)". -
Seite 12: Montage
Originalverpackung optimalen Schutz. • Die zulässige Lagerungstemperatur beträgt: – Standardmäßig: –40…+80 °C (–40…+176 °F) – ATEX II 1/2 GD-Ausführung/Staub-Ex: –20…+55 °C (–4…+131 °F) • Während der Lagerung das Messgerät nicht direkter Sonneneinstrahlung aussetzen, um unzuläs- sig hohe Oberflächentemperaturen zu vermeiden. Endress+Hauser... -
Seite 13: Einbaubedingungen
Um für Servicezwecke einen problemlosen Zugang zum Messgerät zu gewährleisten, empfehlen wir folgende Maße einzuhalten: • Mindestabstand (A) in alle Richtungen = 100 mm (3,94 in) • Erforderliche Kabellänge (L): L + 150 mm (5,91 in) A0001870 Abb. 5: Mindestabstände Mindestabstand in alle Richtungen Kabellänge Endress+Hauser... -
Seite 14: Einbaulage
Nicht zulässig für Abb. B: Prowirl 72W Empfohlen Horizontale Einbaulage DN 100 (4") / DN 150 (6") Messumformerkopf oben A0009523 Abb. C: Empfohlen Horizontale Einbaulage Messumformerkopf unten A0009524 Abb. D: Horizontale Einbaulage Empfohlen Empfohlen Messumformerkopf vorne mit Display nach unten A0009525 Endress+Hauser... -
Seite 15: Wärmeisolation
1 = Flanschausführung, 2 = Zwischenflanschausführung " Achtung! Überhitzungsgefahr der Messelektronik! • Das Verbindungsstück zwischen Messaufnehmer/Messumformer sowie das Anschlussgehäuse der Getrenntausführung immer freihalten. • Je nach Messstofftemperatur bestimmte Einbaulagen beachten (ä 14). • Angaben über zulässige Temperaturbereiche beachten (ä 63). Endress+Hauser... -
Seite 16: Ein- Und Auslaufstrecken
Beim Einbau von Druck- und Temperaturmessstelle hinter dem Messgerät ist auf einen genügend großen Abstand zu achten, damit die Wirbelbildung im Messaufnehmer nicht negativ beeinflusst wird. 3...5 x DN 4...8 x DN A0003780 Abb. 8: Einbau von Druck- (PT) und Temperaturmessstelle (TT) Endress+Hauser... -
Seite 17: Vibrationen
Proline Prowirl 72 Montage Lochplatten-Strömungsgleichrichter Ist es nicht möglich, die erforderlichen Einlaufstrecken einzuhalten, kann ein bei Endress+Hauser erhältlicher, speziell gestalteter Lochplatten-Strömungsgleichrichter eingebaut werden. Der Strö- mungsgleichrichter wird zwischen zwei Rohrleitungsflansche gespannt und durch die Montagebol- zen zentriert. In der Regel verringert dies die erforderliche Einlaufstrecke auf 10 × DN bei voller Messgenauigkeit. -
Seite 18: Einbau
Messrohr und Rohrleitung ist. Dichtungen, die in den Durchflussstrom hineinragen, beein- flussen die Wirbelbildung hinter dem Staukörper ungünstig und verursachen eine ungenaue Mes- sung. Die von Endress+Hauser für die Zwischenflanschausführung (Wafer) mitgelieferten Dich- tungen haben daher einen etwas größeren Innendurchmesser als das Messrohr. -
Seite 19: Messumformergehäuse Drehen
Anzeigemodul von den Halterungsschienen des Messumformers abziehen. Anzeige in die gewünschte Lage drehen (max. 4 × 45° in jede Richtung) und wieder auf die Halterungsschienen stecken. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben. 4 x 45° A0003237 Abb. 12: Drehen der Vor-Ort-Anzeige Endress+Hauser... -
Seite 20: Messumformer Montieren (Getrennt)
Fließrichtung in der Rohrleitung überein? Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)? – ä 13 Wurde die richtige Einbaulage für den Messaufnehmer gewählt, entsprechend Messaufnehmertyp, Messstoffeigenschaften (ausgasend, feststoffbeladen) und Messstofftemperatur? Prozessumgebung / -bedingungen Hinweise Ist das Messgerät gegen Niederschlag und direkte Sonneneinstrahlung geschützt? – Endress+Hauser... -
Seite 21: Verdrahtung
Proline Prowirl 72 Verdrahtung Verdrahtung Warnung! Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung beachten. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. Anschluss der Getrenntausführung 4.1.1 Messaufnehmer anschließen " Achtung! Beschädigungsgefahr elektronischer Bauteile! -
Seite 22: Standardverbindungskabel
Die Anschlussklemmenstecker (g / h) sind steckbar, d.h. sie können zum Anschluss der Kabel aus dem Messumformergehäuse herausgezogen werden. Anschlussklemmenstecker (g / h) in das Messumformergehäuse stecken. Hinweis! Durch eine Codierung der beiden Stecker ist eine Verwechslung ausgeschlossen. Abdeckung des Anschlussraums (d) heraufklappen und die Schrauben anziehen. Endress+Hauser... - Seite 23 Anschlussklemmenstecker (e / f) in das Messumformergehäuse stecken. Hinweis! Durch eine Codierung der beiden Stecker ist eine Verwechslung ausgeschlossen. Anschlussraumdeckel (b) auf Messumformergehäuse schrauben. Sicherungskralle (a) des Anschlussraumdeckels anziehen. Erdungskabel an der Erdungsklemme (å 17, C) befestigen (nur Getrenntausführung). Endress+Hauser...
-
Seite 24: Klemmenbelegung
72***-***********W Stromausgang HART 72***-***********A Stromausgang HART Impuls-/Statusausgang Stromausgang HART galvanisch getrennt, 4…20 mA mit HART Impuls-/Statusausgang = 500 , Open Collector, passiv, galvanisch getrennt, U = 30 V, mit 15 mA Strombegrenzung, R wahlweise konfigurierbar als Impuls- oder Statusausgang Endress+Hauser... -
Seite 25: Hart Anschließen
Für den Anschluss eines PC mit Bediensoftware (z.B. "FieldCare") wird ein HART-Modem (z.B. "Commubox FXA195") benötigt. ³ A0001902 Abb. 19: Elektrischer Anschluss eines PC mit Bediensoftware PC mit Bediensoftware Weitere Auswertegeräte oder SPS mit passivem Eingang HART-Modem, z.B. Commubox FXA195 Endress+Hauser... -
Seite 26: Schutzart
• Gehäusedichtungen sauber und unbeschädigt in die Dichtungsnut einlegen. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen. Wenn das Messgerät in einer Staubatmosphäre ein- gesetzt wird, ausschließlich die zugehörigen Gehäusedichtungen von Endress+Hauser einsetzen. • Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein. -
Seite 27: Bedienung
Durch das gleichzeitige Drücken der P-Tasten werden folgende Funktionen ausgelöst: – Funktionsmatrix schrittweise verlassen HOME-Position – P-Tasten (Esc) länger als 3 Sekunden drücken direkter Rücksprung zur HOME-Position – Dateneingabe abbrechen Enter-Taste – HOME-Position Einstieg in die Funktionsmatrix – Eingegebene Zahlenwerte oder geänderte Einstellungen abspeichern Endress+Hauser... -
Seite 28: Aufbau Und Bedienung Der Funktionsmatrix
Funktionsmatrix verlassen: – P -Tasten (Esc) länger als 3 Sekunden drücken HOME-Position – P -Tasten (Esc) mehrmals drücken schrittweiser Rücksprung zur HOME-Position > 3 s – – – – A0001142 Abb. 22: Funktionen auswählen und konfigurieren (Funktionsmatrix) Endress+Hauser... -
Seite 29: Allgemeine Hinweise
• Ist die Programmierung gesperrt und wird in einer beliebigen Funktion die P-Tastenkombination betätigt, erscheint auf der Anzeige automatisch eine Aufforderung zur Code-Eingabe. • Wenn als Kundencode "0" eingegeben wird, ist die Programmierung immer freigegeben! • Wenn Sie den persönlichen Code nicht mehr greifbar haben, kann Ihnen Ihre Endress+Hauser- Serviceorganisation weiterhelfen. 5.2.3 Programmiermodus sperren Nach einem Rücksprung in die HOME-Position wird die Programmierung nach 60 Sekunden wie-... -
Seite 30: Fehlermeldungen
• Der betreffende Fehler wirkt sich unmittelbar auf die Ausgänge aus. Das Fehlerverhalten der Aus- gänge kann über entsprechende Funktionen in der Funktionsmatrix festgelegt werden (ä 52). • Anzeige Blitzsymbol ( $ ), Fehlerart (S: Systemfehler, P: Prozessfehler). Hinweis! Fehlermeldungen können gemäß NAMUR NE 43 über den Stromausgang ausgegeben werden. Endress+Hauser... -
Seite 31: Kommunikation
Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet. Bedienprogramm "FieldCare" FieldCare ist Endress+Hauser’s FDT-basierendes Anlagen-Asset-Management-Tool und ermöglicht die Konfiguration und Diagnose von intelligenten Feldgeräten. Durch Nutzung von Zustandinfor- mationen verfügen Sie zusätzlich über ein einfaches aber effektives Tool zur Überwachung der Geräte. -
Seite 32: Aktuelle Gerätebeschreibungsdateien
Das Test- und Simulationsgerät "Fieldcheck" wird für die Überprüfung von Durchfluss-Messgeräten im Feld eingesetzt. Zusammen mit dem Softwarepaket "FieldCare" können Testergebnisse in eine Datenbank übernommen, ausgedruckt und für Zertifizierungen durch Behörden weiter verwendet werden. Weitere Informationen erhalten Sie bei Ihrer zuständigen Endress+Hauser Vertretung. 5.4.3 Gerätevariablen und Prozessgrößen Gerätevariablen:... -
Seite 33: Universelle/Allgemeine Hart-Kommandos
Zugriffsart = Lesen Die Antwort besteht aus einer 12-Byte-Gerätekennung: – Byte 0: fester Wert 254 – Byte 1: Hersteller-Kennung, 17 = Endress+Hauser – Byte 2: Kennung Gerätetyp, 56 = Prowirl 72 – Byte 3: Anzahl der Präambeln – Byte 4: Rev.-Nr. Universelle Kommandos –... - Seite 34 Messstellenbezeichnung (TAG) mit der im Gerät gespeicherten übereinstimmt: – Byte 0: fester Wert 254 – Byte 1: Hersteller-Kennung, 17 = Endress+Hauser – Byte 2: Kennung Gerätetyp, 56 = Prowirl 72 – Byte 3: Anzahl der Präambeln – Byte 4: Rev.-Nr. Universelle Kommandos –...
- Seite 35 Einheit weiter. • Wenn die Einheit der primären Prozessgröße verändert wird, hat dies Auswirkung auf den 4…20mA Ausgang. Erweiterten Gerätestatus lesen keine Als Antwort folgt der aktuelle Gerätestatus in der erwei- Zugriff = Lesen terten Darstellung: Codierung: Tabelle ä 37 Endress+Hauser...
- Seite 36 Burst mode control Mit diesem Parameter wird der Burst Mode ein- bzw. Als Antwort wird der im Byte 0 eingestellte Wert ange- Zugriff = Schreiben ausgeschaltet. zeigt. Byte 0: • 0 = Burst Mode aus • 1 = Burst Mode ein Endress+Hauser...
-
Seite 37: Gerätestatus / Fehlermeldungen
Es findet ein Upload der Daten des Messgerätes statt. Momentan keine anderen Befehle möglich. Messwertunterdrückung aktiv Simulation Stromausgang aktiv nicht belegt – Simulation Impulsausgang aktiv Simulation Statusausgang aktiv Simulation des Fehlerverhaltens (Ausgänge) aktiv Simulation Messgröße nicht belegt – nicht belegt – nicht belegt – Stromabgleich aktiv Endress+Hauser... -
Seite 38: Hart-Schreibschutz Ein-/Ausschalten
In der Funktion SCHREIBSCHUTZ wird der aktuelle Status des HART-Schreibschutz ange- zeigt. ä 101 Der Zusammenbau erfolgt in umgekehrter Reihenfolge. – A0001916 Abb. 24: DIP-Schalter für das Ein-/Auschalten des HART-Schreibschutzes Vor-Ort-Anzeigemodul Halterungsschienen des Vor-Ort-Anzeigemoduls Kunststoffabdeckung Schreibschutz deaktiv (DIP-Schalter vorne) Schreibschutz aktiv (DIP-Schalter hinten) Endress+Hauser... -
Seite 39: Inbetriebnahme
Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position). Hinweis! Wenn das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung angezeigt. Die Fehlermeldungen, die bei der Inbetriebnahme eines Messgerätes am häufigsten auf- treten, werden im Kapitel "Störungsbehebung" beschrieben (ä 47). Endress+Hauser... -
Seite 40: Inbetriebnahme Nach Einbau Einer Neuen Elektronikplatine
Grundkörper des Messgerätes auch Angaben zum Kalibrierfaktor und dem Grund- körper MB. XXX.XXX.XX LANGUAGE HOME-POSITION K-FAKTOR GRUNDKÖRP. TYP MB SERIENNUMMER Setup komplett HOME A0006765-de Abb. 25: Das Setup "Inbetriebnahme" startet nach Einbau einer neuen Elektronikplatine, wenn keine Seriennummer vorhanden ist. Endress+Hauser... -
Seite 41: Quick Setup "Inbetriebnahme
Status Einschalt- Wert Impuls- punkt 20 mA breite Ausgangs- Ausschalt- Zeit- signal punkt konstante Fehler- Fehler- Zeit- verhalten verhalten konstante Einen weiteren Ausgang konfigurieren ? NEIN Automatische Konfiguration der Anzeige ? NEIN Automatische Parametrierung der Anzeige A0003394-de Endress+Hauser... - Seite 42 Der Durchfluss soll in der Normvolumenflusseinheit Nm³/h angezeigt werden. Folgende Einstellungen im Quick Setup "Inbetriebnahme" durchführen: • ANWENDUNG: GAS/DAMPF • TYP EINHEIT MESSGRÖSSE: NORMVOLUMENFLUSS • EINHEIT DURCHFLUSS: Nm³/h ³ • EINHEIT SUMMENZÄHLER: Nm • EINHEIT DICHTE: kg/m • BETRIEBSDICHTE: 3,14 • REFERENTZDICHTE: 1,2936 • Parametrierung der Ausgänge Endress+Hauser...
-
Seite 43: Wartung
Hinweis! • Die Zeitspanne zwischen den Auswechslungen ist abhängig von den Messstoffeigenschaften • Ersatzdichtungen (Zubehörteil) (ä 44). Es dürfen nur Sensordichtungen von Endress+Hauser verwendet werden. 7.3.2 Austausch von Gehäusedichtungen Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden. -
Seite 44: Zubehör
Zubehör Proline Prowirl 72 Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. Gerätespezifisches Zubehör Zubehör(teil) Beschreibung Bestellcode Messumformer Proline Messumformer für den Austausch oder für die Lagerhaltung. - Seite 45 Normvolumen, Wärme- und Energiemenge. Wärmemengenrechner Dampf- und Wärmemengenrechner zur industriellen Ener- RMS621-********* RMS621 giebilanzierung von Dampf und Wasser. Berechnung folgender Anwendungen: • Dampfmasse • Dampfwärmemenge • Dampfnetto-Wärmemenge • Dampf-Wärme-Differenz • Wasserwärmemenge • Wasserwärmedifferenz Gleichzeitige Berechnung von bis zu drei Anwendungen pro Gerät. Endress+Hauser...
-
Seite 46: Kommunikationsspezifisches Zubehör
DXA80 - * Messgeräten. Applicator ist sowohl über das Internet verfügbar als auch auf CD-ROM für die lokale PC-Installation. Weitere Informationen erhalten Sie von Ihrer zuständigen Endress+Hauser Vertretung. Fieldcheck Test- und Simulationsgerät für die Überprüfung von Durch- 50098801 fluss-Messgeräten im Feld. -
Seite 47: Störungsbehebung
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler interpretiert, aber nur als Hinweismeldung angezeigt. Fehlermeldung vorhanden Systemfehler (Gerätefehler)ä 48 Prozessfehler (Applikationsfehler)ä 50 Æ Andere Fehlerbilder (ohne Fehlermeldung) Diagnose und Behebungsmaßnahmen ä 50 Es liegen andere Fehler- bilder vor. Endress+Hauser... -
Seite 48: Systemfehlermeldungen
Messverstärkerplatine austauschen. # 001 AMP HW-EEPROM Messverstärker: Fehlerhaftes EEPROM Messverstärkerplatine austauschen. # 011 AMP SW-EEPROM Messverstärker: Fehler beim Zugriff auf Daten des Kontaktieren Sie Ihre zuständige Endress+Hauser Serviceorgani- # 012 EEPROM. sation. COM HW-EEPROM COM-Modul: Fehlerhaftes EEPROM COM-Modul austauschen. # 021... - Seite 49 Fehlermeldung / -Nr. Ursache Behebung / Ersatzteil (ä 53) DSC SENS DEFKT Der DSC-Sensor ist defekt, es findet keine Messung Kontaktieren Sie Ihre zuständige Endress+Hauser-Serviceorgani- # 394 mehr statt. sation. DSC SENS LIMIT Der DSC-Sensor wird nahe der Einsatzgrenzen betrie-...
-
Seite 50: Prozessfehlermeldungen
• Wenn die Vibrationsquelle (z.B. Pumpe oder ein Ventil) identifiziert wurde, kann Entkoppeln oder Abstützen der Quelle die Vibrationen verringern. • Rohrleitung in der Nähe des Messgerätes abstützen. Sollten die genannten Maßnahmen keine Abhilfe schaffen, kann Ihre Endress+Hauser Serviceorganisation die Filter des Messgeräts auf Ihre spezielle Anwendung anpassen. Endress+Hauser... - Seite 51 Kalibrierung an Endress+Hauser zurücksendet wird. 2. Dem Durchfluss-Messgerät ist das vollständig ausgefüllte Formular "Erklärung zur Kontamination" beizulegen. Eine Kopiervorlage des Formulares befindet sich am Schluss dieser Betriebsanleitung. • Messumformerelektronik austauschen Ersatzteile für die Messelektronik direkt bei Ihrer Endress+Hauser Serviceorganisation bestellen (ä 53). Endress+Hauser...
-
Seite 52: Verhalten Der Ausgänge Bei Störung
Der Summenzähler bleibt auf dem letzten Wert vor Eintreten des Störungsfalls stehen. LETZTER WERT Der Summenzähler summiert auf Basis des letzten gültigen Durchflussmesswertes (vor Eintreten der Störung) die Durchflussmenge weiter auf. AKTUELLER WERT Der Summenzähler summiert auf Basis des aktuellen Durchflussmesswertes die Durch- flussmenge weiter auf. Die Störung wird ignoriert. Endress+Hauser... -
Seite 53: Ersatzteile
Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatzteile. Hinweis! Ersatzteile können Sie direkt bei Ihrer Endress+Hauser Serviceorganisation bestellen, unter Angabe der Seriennummer, die auf dem Messumformer-Typenschild aufgedruckt ist (ä 9). Ersatzteile werden als "Set" ausgeliefert und beinhalten folgende Teile: •... -
Seite 54: Ein-/Ausbau Von Elektronikplatinen
Nicht-Ex, Ex-i und Ex-n Ausführung Warnung! Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung beachten. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. " Achtung! Statische Aufladung! Beschädigungsgefahr oder Funktionsbeinrächtigung elektronischer Bauteile (ESD-Schutz). - Seite 55 Ein- und Ausbau der Elektronikplatinen Nicht-Ex, Ex-i und Ex-n Ausführung Elektronikraumdeckel Vor-Ort-Anzeigemodul Halterungsschienen Vor-Ort-Anzeigemodul Befestigungsschrauben Abdeckung Anschlussraum Abdeckung Anschlussraum Anschlussklemmenstecker Kunststoffabdeckung Signalkabelstecker Halterung Signalkabelstecker Flachbandkabelstecker des Anzeigemoduls Halterung für Flachbandkabelstecker Verschraubung Platinenhalterung Platinenhalterung Verriegelungstasten Platinenhalterung Platinengrundkörper Verschraubung I/O-Platine (COM-Modul) I/O-Platine (COM-Modul) Verschraubung Messverstärkerplatine Messverstärkerplatine Endress+Hauser...
- Seite 56 Ex-d Ausführung Warnung! Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung beachten. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. " Achtung! Statische Aufladung! Beschädigungsgefahr oder Funktionsbeinrächtigung elektronischer Bauteile (ESD-Schutz).
- Seite 57 Ein- und Ausbau der Elektronikplatinen Ex-d Ausführung Sicherungskralle Anschlussraumdeckel Anschlussraumdeckel Anschlussklemmenstecker Verschraubung I/O-Platine (COM-Modul) I/O-Platine (COM-Modul) Verbindungskabelstecker I/O-Modul Elektronikraumdeckel Vor-Ort-Anzeigemodul Halterungsschienen Vor-Ort-Anzeigemodul Kunststoffabdeckung Signalkabelstecker Befestigungsschrauben Abdeckung Anschlussraum Abdeckung Anschlussraum Verschraubung Platinenhalterung Platinenhalterung Verbindungskabelstecker Verriegelungstasten Platinenhalterung Platinengrundkörper Verschraubung Messverstärkerplatine Messverstärkerplatine Endress+Hauser...
-
Seite 58: Rücksendung
Up-/Download über HART mit ToF Tool - BA084D/06/de/12.03 V 1.01.XX Fieldtool Package 50103642 01.2003 Messverstärker: Original-Software V 1.00.00 Bedienbar über: • ToF Tool - Fieldtool Package • HART-Communicator DXR275 (ab OS 4.6) und DRX 375 ab Rev. 1, DD-Rev. 1 Endress+Hauser... -
Seite 59: Technische Daten
120 m/s (394 ft/s) oder Mach 0,3 – Nennweiten größer DN 80 (3") (je nachdem, welcher Betrag kleiner ist) S-Typ: – DN 100 (4") >> DN 50 (2") Kalibrierter Bereich: bis 75 m/s (246 ft/s) – Nennweiten größer DN 100 (4") Endress+Hauser... -
Seite 60: Ausgangskenngrößen
Mit Hilfe des Auswahl- und Auslegungsprogramms Applicator können Sie die genauen Werte für den von Ihnen eingesetzten Messstoff ermitteln. Sie erhalten den Applicator über Ihr Endress+Hauser Vertriebsbüro oder im Internet unter www.applicator.com. Bereich K-Faktor: Die Tabelle dient zur Orientierung. Für die einzelnen Nennweiten und Bauformen ist der Bereich angegeben, in dem der K-Faktor liegen kann. - Seite 61 – Nicht-Ex = min. 12 V DC – Ex-d = min. 15 V DC – Ex-i und Ex-n = min. 12 V DC Ausgangsstrom (22,6 mA) Schleichmengen- Schaltpunkte für die Schleichmengenunterdrückung frei wählbar. unterdrückung Galvanische Trennung Alle elektrischen Anschlüsse sind galvanisch untereinander getrennt. Endress+Hauser...
-
Seite 62: Hilfsenergie
• DN 50 (2"): ±10% des Innendurchmessers Wafer (Zwischenflansch): • DN 15 (½"): ±15% des Innendurchmessers • DN 25 (1"): ±12% des Innendurchmessers • DN 40 (1½"): ±9% des Innendurchmessers • DN 50 (2"): ±8% des Innendurchmessers Wiederholbarkeit ±0,25% v.M. (vom Messwert) Endress+Hauser... -
Seite 63: Einsatzbedingungen: Einbau
Um das Messgerät im Freien vor direkter Sonneneinstrahlung zu schützen, wird eine Wetterschutz- haube (Bestellnummer 543199-0001) empfohlen. Dies gilt insbesondere in wärmeren Klimaregio- nen mit hohen Umgebungstemperaturen. Lagerungstemperatur Standardmäßig: –40…+80 °C (–40…+176 °F) ATEX II 1/2 GD-Ausführung/Staub-Ex: –20…+55 °C (–4…+131 °F) Ausführung bis –52 °C (–62 °F) auf Anfrage Endress+Hauser... -
Seite 64: Einsatzbedingungen: Prozess
Kalrez –20…+275 °C (–4…+527 °F) Gylon (PTFE) –200…+260 °C (–328…+500 °F) Messaufnehmer Edelstahl –200…+400 °C (–328…+752 °F) Alloy C-22 –40…+260 °C (–40…+500 °F) Sonderausführung für sehr hohe Messstofftemperaturen –200…+450 °C (–328…+842 °F) (auf Anfrage) –200…+440 °C (–328…+824 °F), Ex-Ausführung Endress+Hauser... - Seite 65 A0003238 Druck-Temperatur-Kurve nach ANSI B16.5, Edelstahl Class 150…300 Prowirl 72W und 72F Class 600…1500 Prowirl 72F [psi] [bar] 3000 Cl. 1500 2000 Cl. 900 Cl. 600 1000 Cl. 300 Cl. 150 -200 -100 [°C] -400 -200 800 [°F] A0003402 Endress+Hauser...
- Seite 66 Druckverlust Der Druckverlust kann mit Hilfe des Applicators ermittelt werden. Der Applicator ist eine Software für die Auswahl und Auslegung von Durchfluss-Messgeräten. Die Software ist sowohl über das Internet (www.applicator.com) als auch auf CD-ROM für die lokale PC-Installation verfügbar. Endress+Hauser...
-
Seite 67: Frequenzbereiche Für Luft Und Wasser
6,47 94,2 180…2300 1,81 83,7 5,7…300 48…55 1½" 18,2 140…1650 4,84 4,6…200 14…17 2" 29,4 100…1200 7,93 3,3…150 6…8 3" 65,9 75…850 17,6 2,2…110 1,9…2,4 4" 1371 70…800 30,4 1228 2,0…100 1,1…1,4 6" 3066 38…450 67,8 2752 1,2…55 0,27…0,32 Endress+Hauser... - Seite 68 80…900 15,0 2,5…115 2,5…3,2 4" 96,5 1177 60…700 26,0 1057 1,9…86 1,1…1,4 6" 2672 40…460 59,0 2422 1,2…57 0,3…0,4 8" 5126 27…322 4623 1,0…39 0,1266…0,14 10" 8087 23…272 7265 0,8…33 0,0677…0,0748 12" 11 595 18…209 10 391 0,6…25 0,0364…0,0402 Endress+Hauser...
-
Seite 69: Konstruktiver Aufbau
Vollgusskonstruktion A351-CF3M, konform zu NACE MR0175-2003 und MR0103-2003 – Druckstufen Class 900…1500: 316/316L, konform zu NACE MR0175-2003 und MR0103- 2003 auf Anfrage erhältlich • Alloy C-22 Ausführung (EN/DIN/ANSI/JIS) – Alloy C-22, 2.4602, (A494-CX2MW/N26022), konform zu NACE MR0175-2003 und MR0103-2003 Endress+Hauser... -
Seite 70: Anzeige- Und Bedienoberfläche
• Vor-Ort-Bedienung mit drei Tasten ( O , S , F ) Bedienelemente • Kurzbedienmenü (Quick Setup) für eine schnelle Inbetriebnahme • Bedienelemente auch in Ex-Zonen zugänglich Fernbedienung Bedienung via: • HART-Protokoll • FieldCare (Softwarepaket von Endress+Hauser für die vollständige Konfiguration, Inbetrieb- nahme und Diagnose) Endress+Hauser... -
Seite 71: Zertifikate Und Zulassungen
97/23/EG. Ihr Einsatzbereich ist in den Diagrammen 6 bis 9 im Anhang II der Druckgerätericht- linie 97/23/EG dargestellt. Funktionale Sicherheit SIL 2: gemäß IEC 61508 / IEC 61511-1 Unter http://www.endress.com/sil finden Sie eine Übersicht sämtlicher Endress+Hauser Geräte für SIL-Anwendungen, inklusive Parameter wie SFF, MTBF, PFD usw. Externe Normen, Richtlinien •... -
Seite 72: Bestellinformationen
Bestellinformationen und ausführliche Angaben zum Bestellcode erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. 10.1.15 Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können (ä 44). Ausführliche Angaben zu den betreffenden Bestellcodes erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. 10.1.16 Ergänzende Dokumentation • Durchfluss-Messtechnik (FA00005D/06/DE) •... -
Seite 73: Abmessungen Strömungsgleichrichter
PN 40 355,0 27,5 36,4 PN 10/16 380,0 36,4 PN 25 404,0 39,6 44,7 PN 40 420,0 * D1 Der Strömungsgleichrichter wird am Außendurchmesser zwischen die Bolzen gespannt. D2 Der Strömungsgleichrichter wird an den Einbuchtungen zwischen die Bolzen gespannt. Endress+Hauser... - Seite 74 20,0 271,0 26,3 284,0 26,3 330,0 33,0 15,8 355,0 33,0 19,1 380,0 39,6 26,5 404,0 39,6 26,5 * D1 Der Strömungsgleichrichter wird am Außendurchmesser zwischen die Bolzen gespannt. D2 Der Strömungsgleichrichter wird an den Einbuchtungen zwischen die Bolzen gespannt. Endress+Hauser...
-
Seite 75: Beschreibung Gerätefunktionen
MESSSTELLEN- BESCHREI- ä 101 KOMMUNIKATION BUS-ADRESSE SCHREIBSCHUTZ NUNG BUNG BURST MODE HERSTELLER ID GERÄTE ID ä 102 PROZESSPARAMETER ANWENDUNG BETRIEBSDICHTE REFERENZDICHTE BETRIEBSTEMPERATUR DURCHMESSER EINSCHALTPUNKT AUSSCHALTPUNKT GESCHWINDIGKEITSWAR- ANSCHLUSSROHR SCHLEICHMENGE SCHLEICHMENGE NUNG GRENZGESCHWINDIG- KEIT MESSWERTUNTERDRÜ- ä 106 SYSTEMPARAMETER DURCHFLUSSDÄMPFUNG CKUNG Endress+Hauser... - Seite 76 SIMULATION MESS- WERT SIMULATION MESS- ä 111 SIMULATION SYSTEM HALTEN GRÖSSE GRÖSSE SERIENNUMMER DSC- ä 112 SENSOR VERSION SERIENNUMMER SENSORTYP SENSOR HARDWARE REVISIONS- SOFTWARE REVISIONS- HARDWARE REVISIONS- VERSTÄRKER VERSION ä 112 GERÄTESOFTWARE NUMMER VERSTÄRKER NUMMER VERSTÄRKER NUMMER I/O-MODUL Endress+Hauser...
-
Seite 77: Messwerte
GESCHWINDIGKEIT Beschreibung Anzeige der Durchflussgeschwindigkeit durch das Messgerät. Diese wird aus dem momentanen Durchfluss durch das Messgerät und der durchflossenen Querschnittsfläche ermittelt. Einheit in der Anzeige abhängig von EINHEIT LÄNGE (ä 81) Anzeige 5-stellige Gleitpunktzahl, inkl. Einheit: m/s; ft/s Endress+Hauser... -
Seite 78: System Einheiten
Bei einem Wechsel des Einheitentyps erfolgt die Abfrage, ob der Summenzähler auf den Wert 0 zurückgesetzt werden soll. Nur wenn diese Abfrage bestätigt wird, übernimmt das Messgerät den neuen Einheitentyp; ansonsten arbeitet es mit dem vorher aktiven Einheitentyp weiter. Endress+Hauser... - Seite 79 Auswahl (Zuordnung TYP EINHEIT MESSGRÖSSE = BERECHNETER MASSE- FLUSS) Metrisch: Gramm g/Zeiteinheit Kilogramm kg/Zeiteinheit Tonne t/Zeiteinheit ounce oz/Zeiteinheit (US) pound lb/Zeiteinheit ton ton/Zeiteinheit Werkeinstellung Siehe mitgelieferten Parameterausdruck. Der Parameterausdruck ist ein fester Bestandteil dieser Betriebsanleitung. (Fortsetzung siehe nächste Seite) Endress+Hauser...
- Seite 80 Wasser (bei Wassertemperatur = 4, 15, 20 °C) EINHEIT TEMPERATUR Beschreibung Auswahl der gewünschten und angezeigten Einheit für die Temperatur. Eingabe der Temperatur erfolgt in Funktion BETRIEBSTEMPERATUR (ä 103). Auswahl °C (CELSIUS) K (KELVIN) °F (FAHRENHEIT) R (RANKINE) Werkeinstellung Abhängig vom Land ä 113 Endress+Hauser...
- Seite 81 Auswahl des Formats von Datum und Uhrzeit. Dieses wird angezeigt resp. muss eingege- ben werden, wenn in Funktion AUFNEHMER-DATEN der Kalibrierfaktor verändert wird (z.B. nach einer Re-Kalibration). Auswahl MM/DD/YY 24H DD.MM.YY 24H MM/DD/YY 12H A/P DD.MM.YY 12H A/P Werkeinstellung DD.MM.YY 24H Endress+Hauser...
-
Seite 82: Quick Setup
Beschreibung Gerätefunktionen Proline Prowirl 72 11.4 QUICK SETUP Funktionsbeschreibungen Gruppe QUICK SETUP QUICK SETUP INBE- Beschreibung TRIEBNAHME Starten des Quick Setup für die Inbetriebnahme. Eine genaue Beschreibung des Quick Setups Inbetriebnahme: ä 41 Auswahl NEIN Werkeinstellung NEIN Endress+Hauser... -
Seite 83: Betrieb
60 Sekunden wieder gesperrt, wenn die Bedienelemente nicht mehr betätigt werden. • Die Programmierung kann auch gesperrt werden, indem in dieser Funktion eine belie- bige Zahl (ungleich dem Kundencode) eingegeben wird. • Wenn die persönliche Codezahl nicht mehr vorhanden ist, kann die Endress+Hauser Vertretung weiterhelfen. Eingabe max. - Seite 84 Beschreibung Gerätefunktionen Proline Prowirl 72 Funktionsbeschreibungen Gruppe BETRIEB CODE EINGABEZÄH- Beschreibung Anzeige, wie oft der Kunden- und Service-Code eingegeben wurde, um Zugriff zum Messgerät zu erhalten. Anzeige Ganze Zahl Werkeinstellung Endress+Hauser...
-
Seite 85: Anzeige
Fällen erscheint auf der Anzeige ein Pfeilsymbol zwischen dem Messwert und der Maßeinheit (z.B. 1.2 kg/h), d.h. das Messsystem rechnet mit mehr Stellen als angezeigt werden können. Auswahl XXXXX. - XXXX.X - XXX.XX - XX.XXX -X.XXXX Werkeinstellung XX.XXX Endress+Hauser... - Seite 86 Wert 0. 5. In der Hauptzeile und Zusatzzeile erscheint für mindestens 0,75 Sekunden keine Anzeige (leeres Display). 6. Nach Ende des Tests geht die Vor-Ort-Anzeige wieder in die Ausgangslage zurück und zeigt die Auswahl AUS an. Auswahl Werkeinstellung Endress+Hauser...
-
Seite 87: Summenzähler
Barrel (beer: 36,0 gal/bbl) imp. bbl BEER Barrel (petrochemicals: 34,97 gal/bbl) imp. bbl PETROCH. Freie Volumeneinheit: Diese Auswahl erscheint nur, wenn über die Funktion TEXT FREIE VOLUMENEINHEIT (ä 81) eine Volumeneinheit definiert wurde. Werkeinstellung Abhängig vom Land ä 113 (Fortsetzung siehe nächste Seite) Endress+Hauser... - Seite 88 AKTUELLER WERT Der Summenzähler summiert auf Basis des aktuellen Durchflussmesswertes weiter auf. Die Störung wird ignoriert. LETZTER WERT Der Summenzähler summiert auf Basis des letzten gültigen Durchflussmesswertes (vor Eintreten der Störung) die Durchflussmenge weiter auf. Werkeinstellung ANHALTEN Endress+Hauser...
-
Seite 89: Stromausgang
Messwertausgabe auf Basis des letzten gespeicherten Messwerts vor dem Auftreten der Störung. AKTUELLER WERT Messwertausgabe auf Basis der aktuellen Durchflussmessung. Die Störung wird ignoriert. Werkeinstellung MAX. STROMWERT ISTWERT STROM Beschreibung Anzeige des aktuell rechnerisch ermittelten Istwertes des Ausgangsstroms. Anzeige: 3,60…22,60 mA Endress+Hauser... - Seite 90 Die Simulation kann über die Funktion SIMULATION STROM wieder ausgeschaltet werden. Wird bei der Abfrage die Auswahl "JA" gewählt, wird die Simulation beendet und die Gruppenauswahl wird aufgerufen. Hinweis! Die Einstellung wird bei Netzausfall nicht gespeichert. Eingabe Gleitkommazahl: 3,60…22,60 mA Werkeinstellung 3,60 mA Endress+Hauser...
-
Seite 91: Impuls-/Statusausgang
Die Impulswertigkeit ist so zu wählen, dass die Impulsfrequenz bei maximalen Durch- fluss einen Wert von 100 Hz nicht überschreitet. Die zugehörige Einheit wird aus der Funktion EINHEIT DURCHFLUSS (ä 79) über- nommen. Eingabe 5-stellige Gleitkommazahl Werkeinstellung Siehe mitgelieferten Parameterausdruck. Der Parameterausdruck ist ein fester Bestandteil dieser Betriebsanleitung. Endress+Hauser... - Seite 92 Impulsbreite (B = P). Transistor Transistor B < P B = P leitend leitend nicht leitend nicht leitend A0001233-de B = Eingegebene Impulsbreite (die Abbildung gilt für positive Impulse) P = Intervalle zwischen den einzelnen Impulsen Eingabe 5…2000 ms Werkeinstellung 20 ms Endress+Hauser...
- Seite 93 U (V) U (V) A0004687 Open Collector Pull-Up-Widerstand Transistoransteuerung im Ruhezustand "POSITIV" (bei Nulldurchfluss) Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss) Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel von 0 Volt auf einen positiven Spannungspegel. U (V) A0001975 (Fortsetzung siehe nächste Seite) Endress+Hauser...
- Seite 94 = 30 V DC U (V) U (V) A0004690 Open Collector Pull-Up-Widerstand Transistoransteuerung im Ruhezustand "NEGATIV" (bei Nulldurchfluss) Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss) Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel von einem positiven Spannungspegel auf 0 Volt. U (V) A0001981 Endress+Hauser...
- Seite 95 Wird diese Abfrage mit "NEIN" bestätigt, bleibt die Simulation aktiv und die Gruppenaus- wahl wird aufgerufen. Die Simulation kann über die Funktion SIMULATION IMPULS wieder ausgeschaltet werden. Wird bei der Abfrage die Auswahl "JA" gewählt, wird die Simulation beendet und die Gruppenauswahl wird aufgerufen. Werkeinstellung Endress+Hauser...
- Seite 96 • Die Darstellungen und weiterführenden Informationen zum Schaltverhalten des Sta- tusausgangs bachten (ä 99). • Bei der Auswahl AUS wird in dieser Funktionsgruppe nur noch die Funktion ZUORD- NUNG STATUS angezeigt. Auswahl EIN (Betrieb) STÖRMELDUNG HINWEISMELDUNG STÖRMELDUNG oder HINWEISMELDUNG GRENZWERT DURCHFLUSS GRENZWERT SUMMENZÄHLER Werkeinstellung STÖRMELDUNG Endress+Hauser...
- Seite 97 Die Reaktionszeit der Funktion ist abhängig von der in der Funktion DURCHFLUSS- DÄMPFUNG (ä 106) vorgegebenen Zeit. Eingabe 0…100 s Werkeinstellung ISTZUSTAND STATUS- Voraussetzung AUSGANG Funktion ist nur verfügbar, wenn in Funktion BETRIEBSART (ä 91) STATUS gewählt wurde. Beschreibung Anzeige des aktuellen Status des Statusausgangs. Anzeige: NICHT LEITEND LEITEND Endress+Hauser...
- Seite 98 Gruppenauswahl wird aufgerufen. Die Simulation kann über die Funktion SIMULATION SCHALTPUNKT wieder ausgeschaltet werden. Wird bei der Abfrage die Auswahl "JA" gewählt, wird die Simulation beendet und die Gruppenauswahl wird aufgerufen. Hinweis! Die Einstellung wird bei Netzausfall nicht gespeichert. Eingabe NICHT LEITEND LEITEND Werkeinstellung NICHT LEITEND Endress+Hauser...
-
Seite 99: Erläuterungen Zum Verhalten Des Statusausgangs
(System- oder Prozessfehler) nicht leitend 22 XXX.XXX.XX Störung Æ Fehlerverhalten Aus-/ Eingänge und Summenzähler Hinweismeldung System in Ordnung leitend 22 XXX.XXX.XX (System- oder Prozessfehler) nicht leitend 22 XXX.XXX.XX Störung Æ Weiterführung des Messbetriebs Endress+Hauser... - Seite 100 (System- oder Prozessfehler) nicht leitend 22 XXX.XXX.XX Störung Æ Fehlerverhalten oder Hinweis Æ Weiterführung des Messbetriebs Grenzwert Grenzwert nicht über- oder unterschritten leitend 22 • Volumenfluss • Summenzähler Grenzwert über- oder unterschritten nicht leitend 22 Endress+Hauser...
-
Seite 101: Kommunikation
Summe aktiviert werden, um eine schnellere Kommunikation zu erreichen. Auswahl Werkeinstellung HERSTELLER ID Beschreibung Anzeige der Herstellernummer in dezimalem Zahlenformat. Anzeige: 17 = (11 hex) für Endress+Hauser GERÄTE ID Beschreibung Anzeige der Gerätenummer in hexadezimalem Zahlenformat. Anzeige: 56 = (86 dez) für Prowirl 72 Endress+Hauser... -
Seite 102: Prozessparameter
Wenn die Auswahl in der Funktion geändert wird, erfolgt die Abfrage, ob der Summen- zähler auf 0 zurückgesetzt werden soll. Wir empfehlen, diese Abfrage zu bestätigen und ein Reset durchzuführen. Eingabe 5-stellige Gleitkommazahl Werkeinstellung Siehe mitgelieferten Parameterausdruck. Der Parameterausdruck ist ein fester Bestandteil dieser Betriebsanleitung. Endress+Hauser... - Seite 103 über eine Temperaturkompensation den Einfluss auf den K-Faktors kompensieren. Bei Einsatz eines Durchflussrechners muss in dieser Funktion der Wert der Werkeinstel- lung (20 °C, 293,15 K, 68 °F, 527,67 R) vorgegeben werden. Eingabe 5-stellige Gleitkommazahl Werkeinstellung 20 °C / 293,15 K / 68 °F / 527,67 R Endress+Hauser...
- Seite 104 DN 40 (1½"): ±12% des Innendurchmessers DN 50 (2"): ±10% des Innendurchmessers Wafer (Zwischenflansch): DN 15 (½"): ±15% des Innendurchmessers DN 25 (1"): ±12% des Innendurchmessers DN 40 (1½"): ±9% des Innendurchmessers DN 50 (2"): ±8% des Innendurchmessers Eingabe 5-stellige Gleitkommazahl Werkeinstellung Endress+Hauser...
- Seite 105 Re = 20 000 eingestellt werden. Dadurch werden Messungen im nicht linearen Bereich nicht ausgewertet. Die Ermittlung der Reynoldszahl und des Durchflusses (bei Reynolds- zahl = 20 000) kann über die Endress+Hauser Software Applicator (ä 46) erfolgen. Eingabe 5-stellige Gleitpunktzahl...
-
Seite 106: Systemparameter
Die Reaktionszeit des Messsystems nimmt mit zunehmender Filtereinstellung zu. Die Durchflussdämpfung wirkt auf folgende Funktionen und Ausgänge des Messgeräts: Funktion Anzeige DÄMPFUNG ANZEIGE Funktion Funktion Funktion Stromausgang VERSTÄRKUNG DURCHFLUSSDÄMPFUNG ZEITKONSTANTE Funktion Statusausgang ZEITKONSTANTE A0010343-de Eingabe 0…100 s Werkeinstellung Endress+Hauser... -
Seite 107: Aufnehmer-Daten
Achtung! Diese Kenndaten dürfen im Normalfall nicht verändert werden, da sonst zahlreiche Funktionen der gesamten Messein- richtung davon beeinflusst werden, insbesondere auch die Genauigkeit des Messsystems. Bei Fragen zu diesen Funktionen kontaktieren Sie Ihre Endress+Hauser Serviceorganisation. KALIBRIERDATUM Beschreibung Anzeige von Datum und Uhrzeit, wann der K-FAKTOR verändert wurde (z.B. nach einer Re-Kalibrierung). - Seite 108 • Unerwünschte Störsignale werden vom Messgerät erfasst, so dass auch bei einem still- stehenden Messtoff ein Durchfluss erfasst und angezeigt wird. In diesem Fall muss der Wert für die Verstärkung verringert werden. Auswahl 1…5 (1 = kleinste Verstärkung, 5= größte Verstärkung) Werkeinstellung Endress+Hauser...
-
Seite 109: Überwachung
übergeordnete Steuerung (PLS usw.) verzögert weitergegeben. Daher im Vor- feld überprüfen, ob die sicherheitstechnischen Anforderungen des Prozesses dies erlau- ben. Dürfen die Stör- und Hinweismeldungen nicht unterdrückt werden, muss hier ein Wert von 0 Sekunden eingestellt werden. Eingabe 0…100 s (in Sekundenschritten) Werkeinstellung Endress+Hauser... - Seite 110 Anzeige der Betriebsstunden des Messgeräts. Anzeige Abhängig von der Anzahl der abgelaufenen Betriebsstunden: Betriebsstunden < 10 Stunden Anzeigeformat = 0:00:00 (hr:min:sec) Betriebsstunden 10…10 000 Stunden Anzeigeformat = 0000:00 (hr:min) Betriebsstunden > 10 000 Stunden Anzeigeformat = 000000 (hr) Endress+Hauser...
-
Seite 111: Simulation System
Vorgabe eines frei wählbaren Wertes (z.B. 12 dm /s), um nachgeschaltete Geräte oder das Messgerät selbst zu überprüfen. Die zugehörige Einheit wird aus der Funktion EINHEIT DURCHFLUSS (ä 79) über- nommen. Hinweis! Die Einstellung wird bei Netzausfall nicht gespeichert. Eingabe 5-stellige Gleitkommazahl Werkeinstellung Endress+Hauser... -
Seite 112: Sensor Version
Funktionsbeschreibungen Gruppe VERSTÄRKER VERSION GERÄTESOFTWARE Beschreibung Anzeige der aktuellen Gerätesoftware-Version. HARDWARE Beschreibung REVISIONSNUMMER Anzeige der Hardware-Revisionsnummer der Verstärkerplatine. VERSTÄRKER SOFTWARE Beschreibung REVISIONSNUMMER Anzeige der Software-Revisionsnummer der Verstärkerplatine. VERSTÄRKER HARDWARE REVISI- Beschreibung ONSNUMMER I/O- Anzeige der Hardware-Revisionsnummer des I/O-Moduls. MODUL Endress+Hauser... -
Seite 113: Werkeinstellungen
Einheit angezeigt. Nennweite DN Flansch Wafer (Zwischenflansch) ANSI Flüssigkeit Flüssigkeit [mm] [in] ½" 1" 1½" 2" 3" 4" 6" 1280 1600 8" 2400 – – 10" 4000 – – 12" 5600 – – Endress+Hauser... -
Seite 114: Einheit Summenzähler
Einheit angezeigt. Nennweite DN Flüssigkeit ANSI Einschaltpunkt Ausschaltpunkt Einschaltpunkt Ausschaltpunkt [mm] [in] ½" 1" 1½" 2" 3" 4" 6" 1400 1100 8" 2700 2200 10" 4200 3400 12" 6000 4900 Endress+Hauser... -
Seite 115: Us-Einheiten (Nur Für Usa Und Canada)
8900 1000 10 000 1300 6" 20 000 2500 25 000 2500 8" 38000 5100 – – 10" 63000 7600 – – 12" 89000 10 000 – – 12.2.4 Einheit Summenzähler Durchfluss Einheit Volumenfluss US gal Berechneter Massefluss Normvolumenfluss Endress+Hauser... -
Seite 116: Einheit Summenzähler
2500 2000 3" 5600 4600 6700 4" 9700 7900 1200 6" 22 000 18 000 2600 2200 8" 42 000 35 000 5100 4100 10" 67 000 54 000 8000 6500 12" 95 000 78 000 11 000 9400 Endress+Hauser... - Seite 117 Bürde ........61 EINHEIT DURCHFLUSS (Fkt.) ....79 Endress+Hauser...
-
Seite 118: Index
Funktion, Erläuterung ......28 Prozessgrößen ....... 32 Endress+Hauser... - Seite 119 Rücksendung von Geräten ......8 Messbereich ....... . 59 Endress+Hauser...
- Seite 120 STROMBEREICH (Fkt.) ......89 VORTEX FREQUENZ (Fkt.) ..... . . 77 Endress+Hauser...
- Seite 121 ZUORDNUNG ZEILE 2 (Fkt.) ....85 ZUSTAND ZUGRIFF (Fkt.) ......83 Endress+Hauser...
- Seite 122 Proline Prowirl 72 Index Endress+Hauser...
-
Seite 123: Erklärung Zur Kontamination Und Reinigung
Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility. - Seite 124 www.endress.com/worldwide BA00084D/06/DE/14.11 71154510 FM+SGML9.0 ProMoDo...
