Italiano
per le regolazioni o la sostituzione della lama. Il volantino
facilita inoltre la regolazione degli angoli di inclinazione.
Leva di blocco guida di taglio
La leva sotto la superficie del banco da lavoro sulla destra
della sega rilascia le guide di taglio o la blocca in posizione.
Manopola di regolazione
Questa manopola si trova sotto la superficie del banco da
lavoro sulla parte anteriore della sega. Ruotarla in senso
orario per far scorrere le guide di taglio verso destra.
Ruotarla in senso antiorario per far scorrere le guide di taglio
verso sinistra.
Supporto di uscita
Il supporto di uscita sul retro dell'utensile offre all'operatore
un supporto aggiuntivo durante il taglio di pezzi lunghi.
Goniometro
Il goniometro allinea il legno per un taglio trasversale.
L'indicatore di facile lettura mostra l'angolo esatto per un
taglio obliquo, con arresti positivi a 0°, 22,5° e 45°.
Scanalatura goniometro
Il goniometro si sposta in queste scanalature su entrambi i
lati della lama.
Guida anteriore
La guida anteriore fornisce supporto per la guida di taglio
anteriore e la guida di taglio parallela.
Guida di taglio parallela con una guida di taglio stretta
Una robusta guida di taglio metallica guida il pezzo e può
essere fissata su tre posizioni delle guide di taglio con le leve
di blocco guida di taglio parallela fissate in posizione. La
guida di taglio stretta può sostenere il pezzo che si estende
oltre il banco da lavoro.
Scala
Collocata sulla guida anteriore, la scala di facile lettura
fornisce misurazioni precise per tagli lungo vena.
Coltello divisore
Un pezzo di metallo, leggermente più sottile della lama della
sega, che consente di mantenere il taglio aperto e ad evitare
contraccolpi.
Albero
L'albero su cui è montata una lama o un utensile da taglio.
Indicatore di ripristino sovraccarico
La sega è dotata dell'interruttore di ripristino sovraccarico
per evitare danni da sovraccarico. La sega si spegne
automaticamente se la sega presenta un taglio sovraccarico
o bassa tensione. Attendere che il motore si raffreddi per
almeno cinque minuti. Inoltre, premere il pulsante dell'inter-
ruttore di ripristino sovraccarico per ripristinare l'interruttore
di sovraccarico. Una volta raffreddato il motore, premere il
pulsante verde "I" sull'interruttore ON/OFF per riavviare la
sega.
Banco da lavoro
Superficie su cui poggia il pezzo mentre si esegue un'oper-
azione di taglio.
Taglio
Il materiale rimosso dalla lama in un taglio passante o la
fessura prodotta dalla lama in un taglio non passante o
parziale.
Spingitoio a bacchetta
È necessario utilizzare uno spingitoio a bacchetta per
operazioni di taglio lungo vena stretto quando la guida si
trova a 150 mm o meno dalla lama. Ciò consente di tenere le
mani dell'operatore ben lontane dalla lama.
Contraccolpo
Un pericolo che può verificarsi quando la lama si inceppa o
si blocca, lanciando il pezzo indietro verso l'operatore.
Taglio lungo vena
Un'operazione di taglio per tutta la lunghezza del pezzo.
Tagli inclinati
Un'operazione di taglio eseguita con la lama a qualsiasi
angolo diverso da 90° rispetto alla superficie del banco.
Taglio composto
Un taglio trasversale realizzato sia con un angolo obliquo
che con un angolo inclinato.
Taglio trasversale
Un'operazione di taglio o modellatura eseguita attraverso la
grana o la larghezza del pezzo.
Taglio obliquo
Un'operazione di taglio eseguita con il pezzo a qualsiasi
angolo diverso da 90° rispetto alla lama.
Taglio non passante
Qualsiasi operazione di taglio in cui la lama non si estende
completamente attraverso lo spessore del pezzo.
Tahlio passante
Qualsiasi operazione di taglio in cui la lama si estende
completamente attraverso lo spessore del pezzo.
Mano libera
Esecuzione di un taglio senza che il pezzo sia guidato da
una guida, un goniometro o altro ausilio. Non eseguire mai
alcun taglio a mano libera con questa sega.

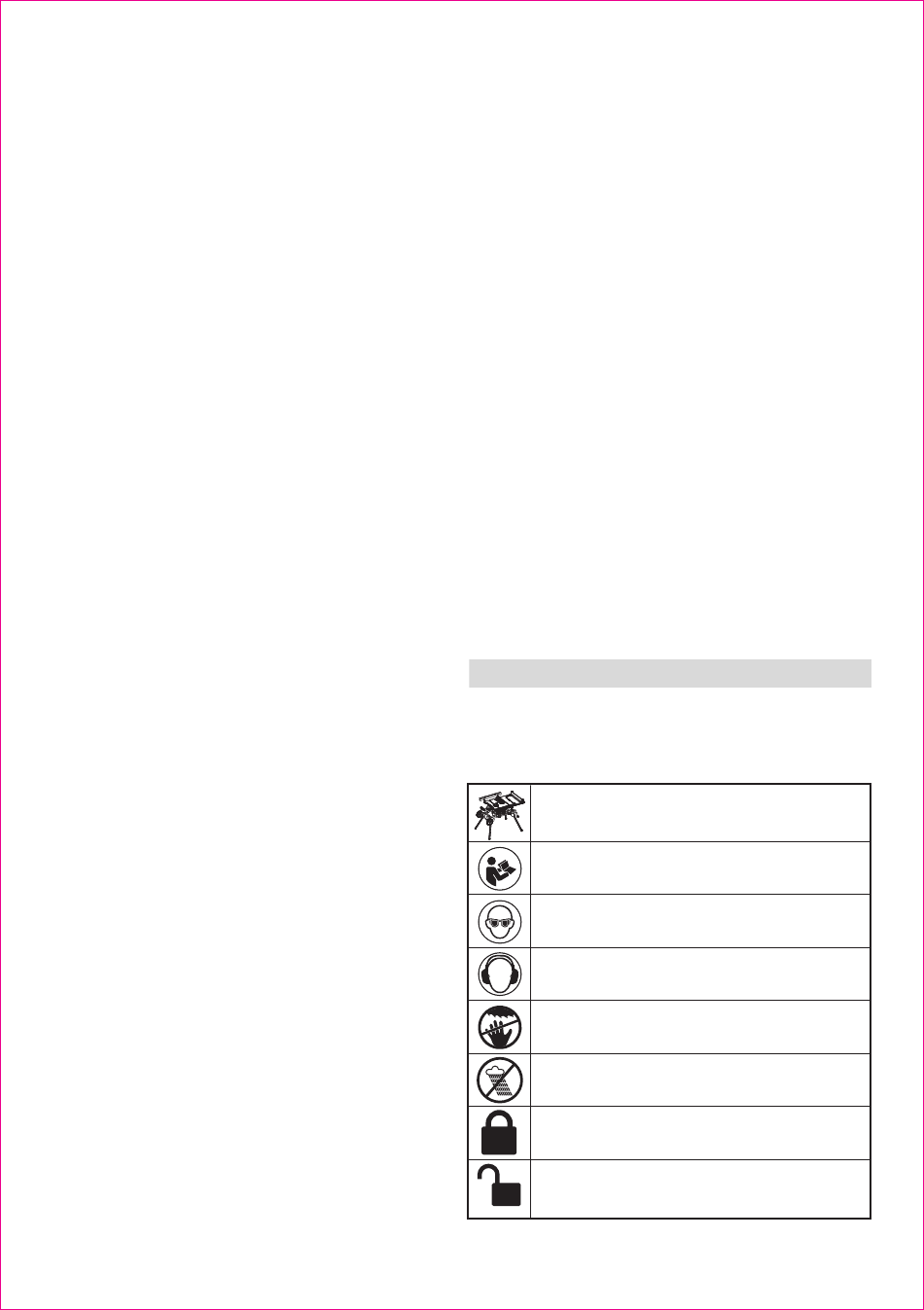

SIMBOLI
AVVERTENZA
Di seguito vengono mostrati i simboli utilizzati per la
sega. Assicurarsi di averne compreso il significato prima
dell'uso.
C 10RJ (X): Sega da banco
Per ridurre il rischio di lesioni, l'utente deve
leggere il manuale di istruzioni.
Indossare sempre una protezione oculare.
Indossare sempre una protezione per l'udito.
Pericolo: tenere le mani lontane dalla lama.
Non utilizzare mai l'utensile in un ambiente
umido o bagnato.
Bloccare / per serrare o fissare.
Sbloccare / per allentare.
