AVVERTENZA
Dopo l'installazione,
assicurarsi che sia correttamente posizionata e funzion-
ante prima di utilizzare la sega.
AVVERTENZA
Quando si utilizza il coprilama, sollevare il coprilama
sinistro e destro e assicurarsi che si muovano in modo
indipendente e vengano a contatto con la superficie del
banco. Il coprilama può essere sollevato per regolare la
linea di taglio, ma deve essere abbassato per entrare a
contatto con la superficie del banco prima di avviare la
sega.
AVVERTENZA
Assicurarsi che il coprilama e i nottolini antiritorno si
muovano liberamente prima di avviare la sega. Osserva-
re il senso di rotazione controllando che i denti della lama
della sega siano rivolti verso il basso sul lato anteriore del
banco della sega.
11. Installazione del gruppo supporto di uscita (Fig.
11a-11b)
◌ Allentare e rimuovere le due viti di arresto (78) sulle
aste di prolunga (79) del supporto di uscita (15).
◌ Allentare le manopole di blocco (80) sotto il banco da
lavoro in senso antiorario.
◌ Inserire le aste di prolunga posteriori (79) nei due fori
nella parte posteriore del banco da lavoro e nelle staffe
del tubo di prolunga situate sotto il banco da lavoro.
Collocare il supporto di uscita (15).
◌ Infilare le manopole di blocco (80) nei fori sotto il banco
da lavoro e serrarle.
◌ Infilare le due viti di arresto (78) nei fori situati alle
estremità delle aste di prolunga (79) e serrarle.
12. Installazione della guida di taglio parallela (Fig.
12a-12c)
◌ Premere la leva di blocco guida di taglio (37) verso la
parte posteriore della sega per sbloccare.
◌ Aprire le leve di blocco guida di taglio parallela (3)
posizionate su due estremità della guida di taglio
parallela (18), quindi rimuovere la guida di taglio
parallela (18) dalle guide di taglio anteriore e posterio-
re (42, 49).
ATTENZIONE
Sono presenti tre viti di posizione (81) (posizione A, B, C)
su ciascuna guida di taglio anteriore e posteriore (42, 49)
per fissare la guida di taglio parallela. Posizionare le viti
(81) (posizione A e B) per la guida di taglio parallela sulla
destra della lama della sega. Posizionare le viti (81)
(posizione C) da utilizzare per la guida di taglio parallela
sulla sinistra della lama della sega. (Fig. 12b)
◌ Allineare le fessure della guida di taglio (82) con le viti
di posizione (anteriori e posteriori) sulle guide di taglio
parallele.
◌ Spingere le fessure (82) verso il basso sulle viti di
posizione e fissare la guida di taglio parallela in
posizione spingendo verso il basso le leve di blocco
guida di taglio parallela (3).
◌ Bloccare la leva di blocco guida di taglio parallela (37).
ATTENZIONE
La guida di taglio parallela deve essere parallela alla
lama della sega. In caso contrario, consultare la sezione
"Allineamento della guida di taglio parallela alla
lama" (Pagina 110).
controllare il coprilama
ATTENZIONE

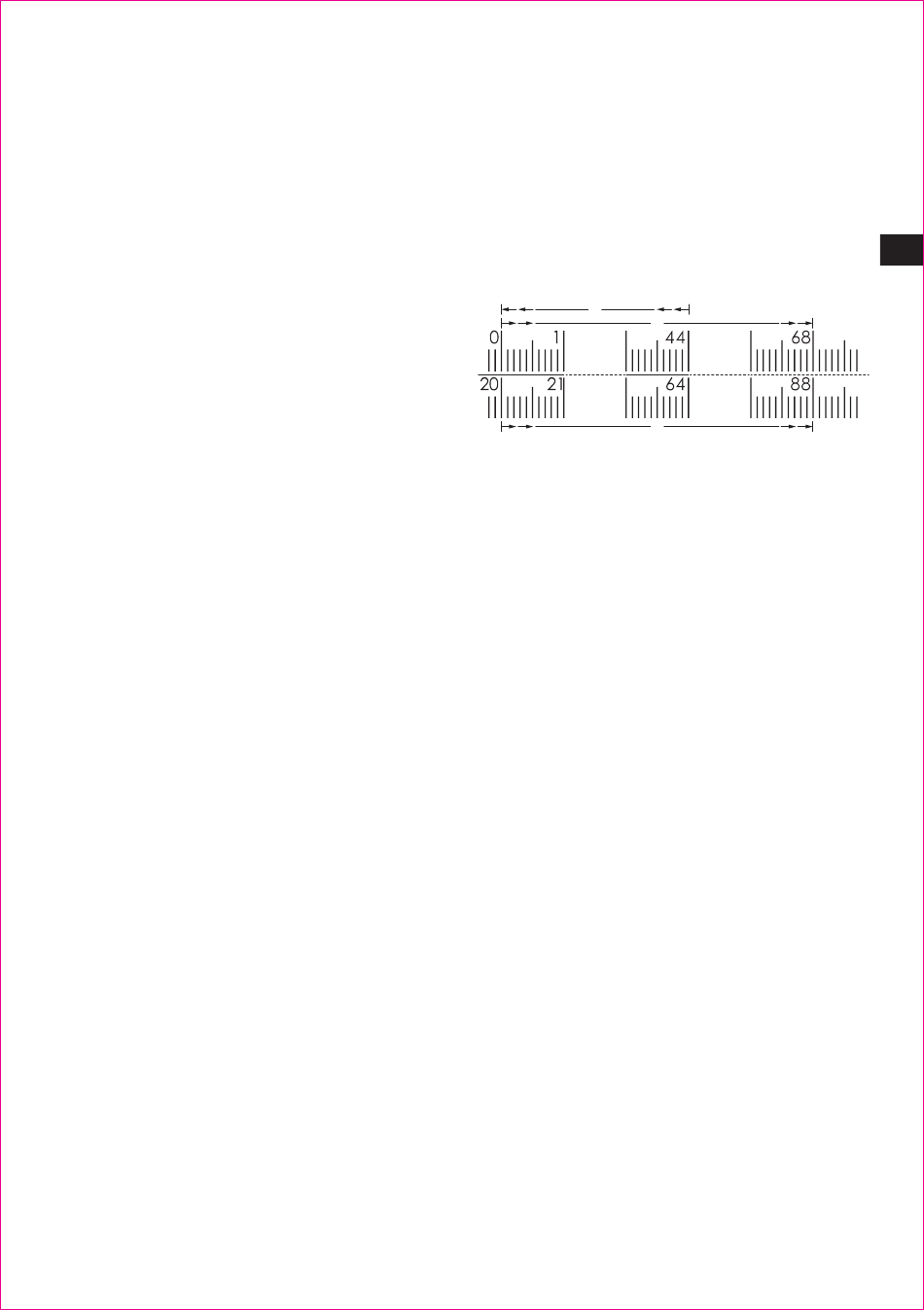

per Le tre viti di posizione (81) (posizione A, B, C) si applica-
no a tre diverse scale: Vite di posizione (posizione A):
Inizia con un'estremità da 0 a 680 mm. (Guida di taglio
parallela situata sulla destra della lama)
Vite di posizione (posizione B): Inizia con un'estremità da
200 a 880 mm. (Guida di taglio parallela situata sulla
destra della lama)
Vite di posizione (posizione C): Inizia con un'estremità da
0 a 440 mm. (Guida di taglio parallela situata sulla sinistra
della lama)
C
13. Installazione del goniometro (Fig. 13a-13b)
Il goniometro (28) può essere installato su ciascuna
scanalatura del goniometro (31) su entrambi i lati della
lama.
◌ Rimuovere il goniometro (28) dal relativo alloggio (47)
situato all'interno del lato destro della sega.
◌ Far scorrere la rotaia di guida (83) del goniometro (28)
in una delle scanalature di guida (31) del banco della
sega destinata a tale scopo.
14. Per conservare gli accessori della sega da banco
(Fig. 14a-14c)
◌ La sega da banco presenta due comodi alloggi (una su
ciascun lato e sul retro della sega) appositamente
progettati per gli accessori della sega: guida di taglio
parallela (18), coprilama (1), spingitoio a bacchetta
(38), chiavi per lama (14), cavo di alimentazione (13),
nottolini antiritorno (48) e goniometro (28).
◌ Quando non sono in uso, conservare gli accessori in
modo sicuro.
15. Chiusura del telaio portante (Fig. 15a-15f)
◌ Per piegare il telaio portante per lo spostamento,
riportare le guide di taglio parallele e bloccare la leva di
blocco guida di taglio parallela e riportare il supporto di
uscita in posizione interna. Conservare gli accessori in
modo sicuro.
◌ Afferrare il gruppo di supporto del telaio portante (26)
e sollevarlo finché due gambe del telaio portante (11)
(situate sul lato della ruota) non si staccano da terra,
quindi piegare le due gambe del telaio portante (11). A
tal fine, spingere i perni di blocco (32) fino a sbloccare
le gambe del telaio portante (11) dai fori, quindi ruotare
le gambe del telaio portante (11) verso l'alto finché le
gambe del telaio portante non sono bloccate con i
perni di blocco (32) inseriti nei fori.
◌ Afferrare l'impugnatura I (5) e inclinare nuovamente la
sega sulle ruote finché il telaio portante non è in
equilibrio sulle ruote (12) e sul gruppo di supporto
telaio portante (26). (Fig. 15b-15c)
◌ Piegare altre due gambe del telaio portante (11). A tal
fine, spingere i perni di blocco (32) fino a sbloccare le
gambe del telaio portante (11) dai fori, quindi ruotare le
gambe del telaio portante verso il basso finché le
