Aufzeichnen von Puffern während der Datenerfassung
Verwenden Sie die Aufzeichnungsfunktion in der Benutzeroberfläche, um 2D- oder
3D-Puffer aufzuzeichnen. Wenn die Aufnahme aktiv ist, d. h. die Aufnahmeschaltfläche
rot leuchtet, wird jeder erfasste Puffer an den angeschlossenen PC gestreamt und in
einem ausgewählten Zielordner gespeichert.
HINWEIS
Die Aufnahmeschaltfläche wird automatisch freigegeben, wenn die Bilderfassung
stoppt.

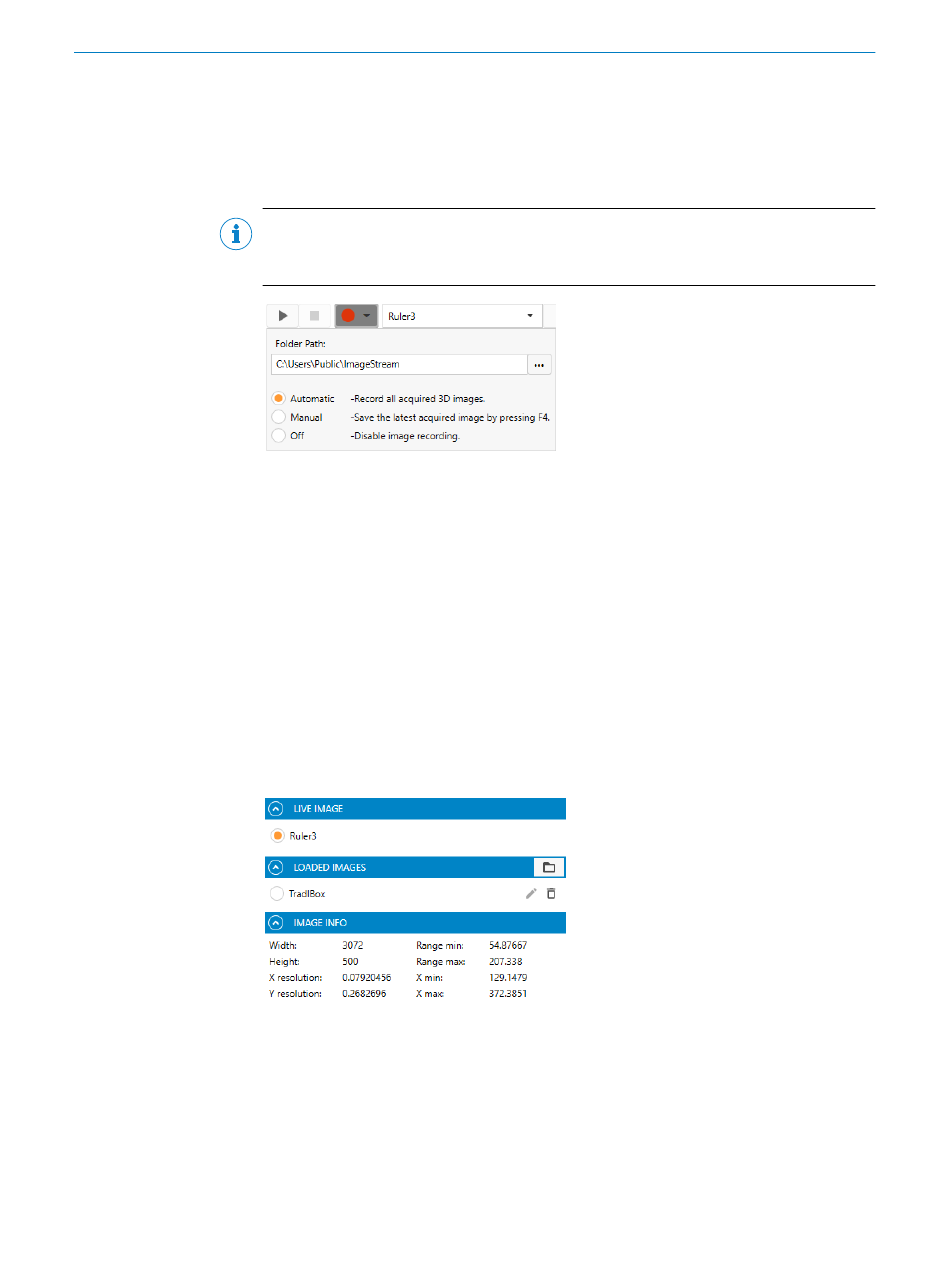

Abbildung 78: Bilder in Datei aufnehmen
1. Klicken Sie auf die entsprechende Registerkarte: 2D Image für die Aufnahme von
2D-Puffern, 3D Image für die Aufnahme von 3D-Puffern.
2. Klicken Sie auf die Aufnahmeschaltfläche und wählen Sie einen Folder path aus.
3. Geben Sie einen Dateinamen ein. Der Dateiname wird als Name des Ordners
verwendet, in dem alle Bilder gespeichert werden.
4. Klicken Sie auf Save, um den Dialog zu schließen.
5. Klicken Sie auf die Aufnahmeschaltfläche, um die Bilderfassung Automatic oder
Manual auszuwählen.
6. Klicken Sie auf die Startschaltfläche, um die Bilderfassung zu starten.
✓
Jeder erfasste Puffer wird im ausgewählten Zielordner auf dem PC gespeichert.
Bilddaten laden
Sie können ein 2D- oder 3D-Bild laden, das auf der Festplatte gespeichert wurde,
entweder durch eine Aufnahme oder als Einzelbild.
Abbildung 79: Laden und Auswählen eines Bilds – GUI-Referenz
Gehen Sie zum Auswählen eines einzelnen 2D- oder 3D-Bilds wie folgt vor:
1. Öffnen Sie das Fenster Evaluation.
Der Bereich Live image zeigt das aktuelle 3D-Bild an.
°
Der Bereich Loaded images zeigt zuvor geladene Bilder an.
°
2. Klicken Sie auf die Schaltfläche Folder, um ein neues Bild zu laden.
3. Suchen und wählen Sie die Bilddatei (*.dat) aus und klicken Sie auf Open.
✓
Das Bild wird dem Bereich Loaded images hinzugefügt.
4. Wählen Sie ein Bild über das entsprechende Optionsfeld aus.
