SICK Ruler3000 Betriebsanleitung Seite 44

8
KONFIGURATION
. Für ein entzerrtes Bild ist die Breite gleich Rectification width.
1)
44 B E T R I E B S A N L E I T U N G | Ruler3000
(0, 0)
OffsetY
OffsetX
Y

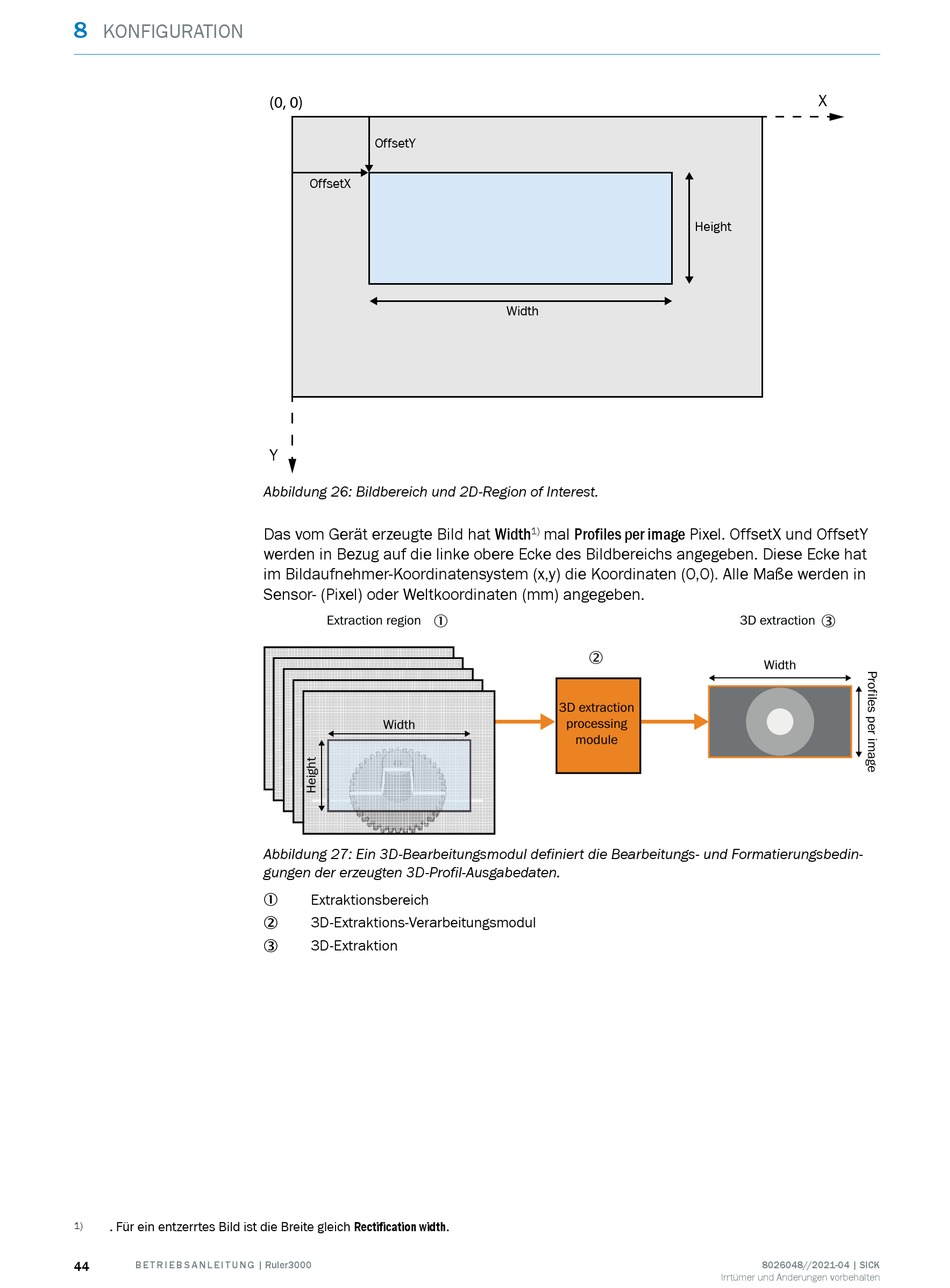

Abbildung 26: Bildbereich und 2D-Region of Interest.
Das vom Gerät erzeugte Bild hat Width
werden in Bezug auf die linke obere Ecke des Bildbereichs angegeben. Diese Ecke hat
im Bildaufnehmer-Koordinatensystem (x,y) die Koordinaten (0,0). Alle Maße werden in
Sensor- (Pixel) oder Weltkoordinaten (mm) angegeben.
1
Extraction region
Width
Abbildung 27: Ein 3D-Bearbeitungsmodul definiert die Bearbeitungs- und Formatierungsbedin‐
gungen der erzeugten 3D-Profil-Ausgabedaten.
Extraktionsbereich
1
3D-Extraktions-Verarbeitungsmodul
2
3D-Extraktion
3
Width
1) mal Profiles per image Pixel. OffsetX und OffsetY
2
3D extraction
processing
module
X
Height
3
3D extraction
Width
8026048//2021-04 | SICK
Irrtümer und Änderungen vorbehalten
