9.2.5.3 Datenwiedergabemodus
8026048//2021-04 | SICK
Irrtümer und Änderungen vorbehalten
Mit der Schaltfläche Settings können Sie verschiedene Möglichkeiten zum Rendern
der Bilddaten auswählen, siehe
das Fadenkreuz auf den Betrachter zu oder von ihm weg zu bewegen, wodurch eine
Drehung um verschiedene Positionen der Daten möglich ist. Die 3D-Visualisierung hat
einen Mittelpunkt für die Objektdrehung und den Zoom. Dieser wird als Fadenkreuz
angezeigt, das deaktiviert werden kann.
Die Schaltfläche Reset setzt die gerenderte Ansicht auf die Grundeinstellung zurück.

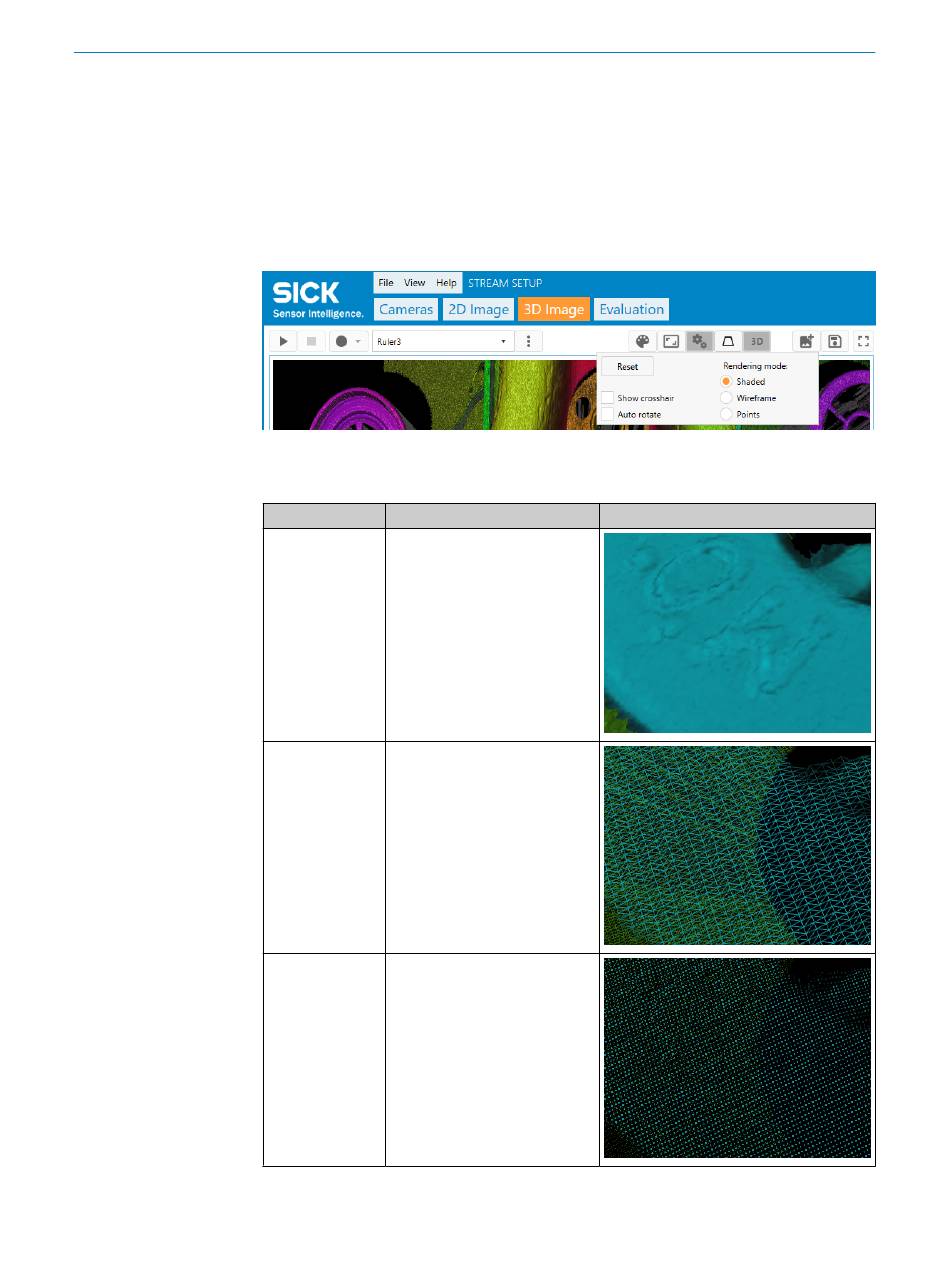

Abbildung 76: 3D-Bildeinstellungsoptionen
Tabelle 8: Rendering-Modi
Rendering-Modus Beschreibung
Shaded Zeigt die Daten als schattiertes
Netz an.
Wireframe Zeigt die Daten als Drahtgitter
an.
Points Zeigt die Daten als Punktwolke
an. Diese Visualisierung erfor‐
dert mehr Verarbeitung und
kann langsamer reagieren als
die anderen.
Tabelle 8. Verwenden Sie Shift und das Mausrad, um
Beispiel
