Ruler3020
Guaranteed field of view in mm (inch)
155
(6.10)
190 x 50
(7.48 x 1.97)
W
220
5
(8.66)

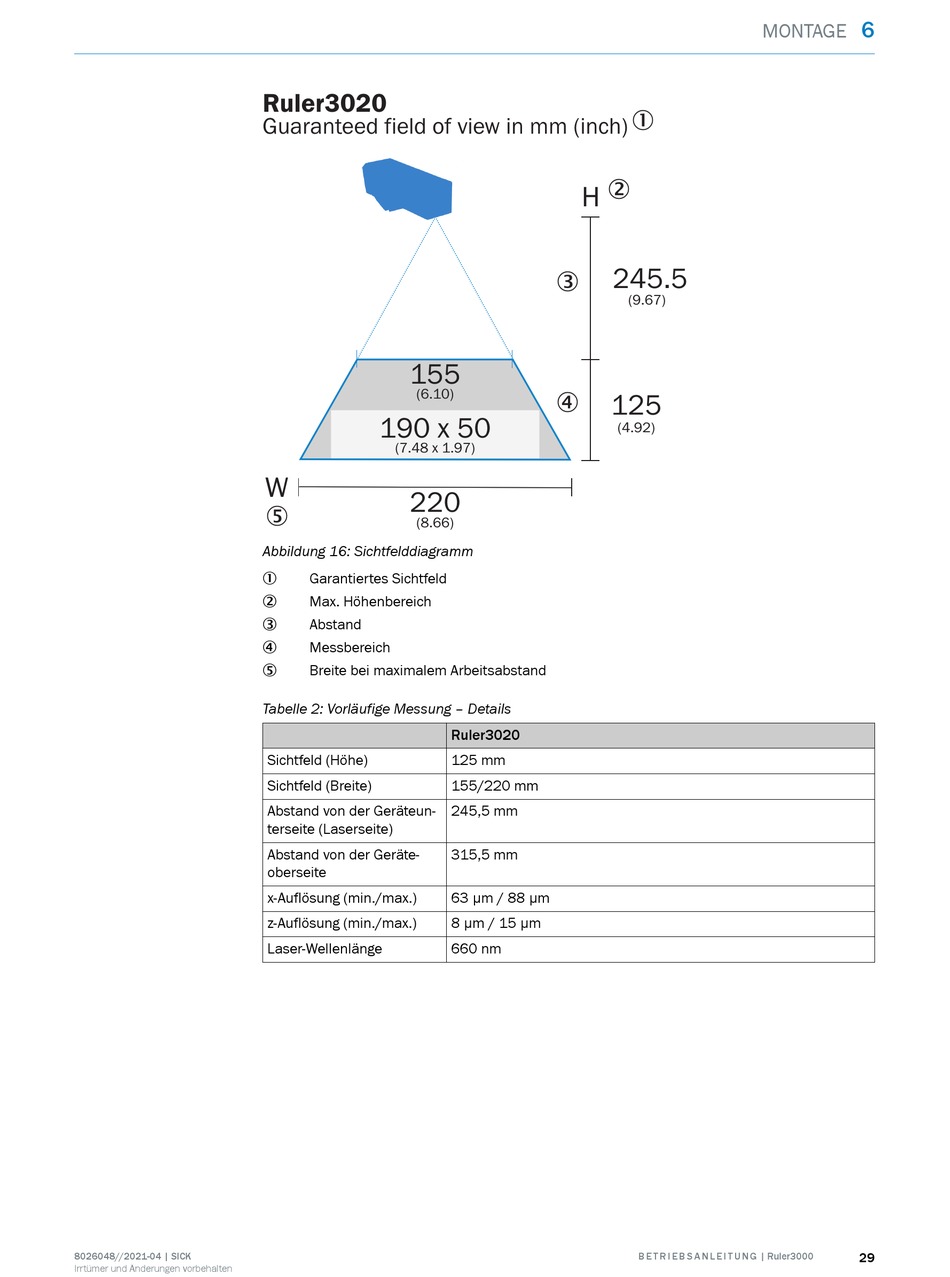

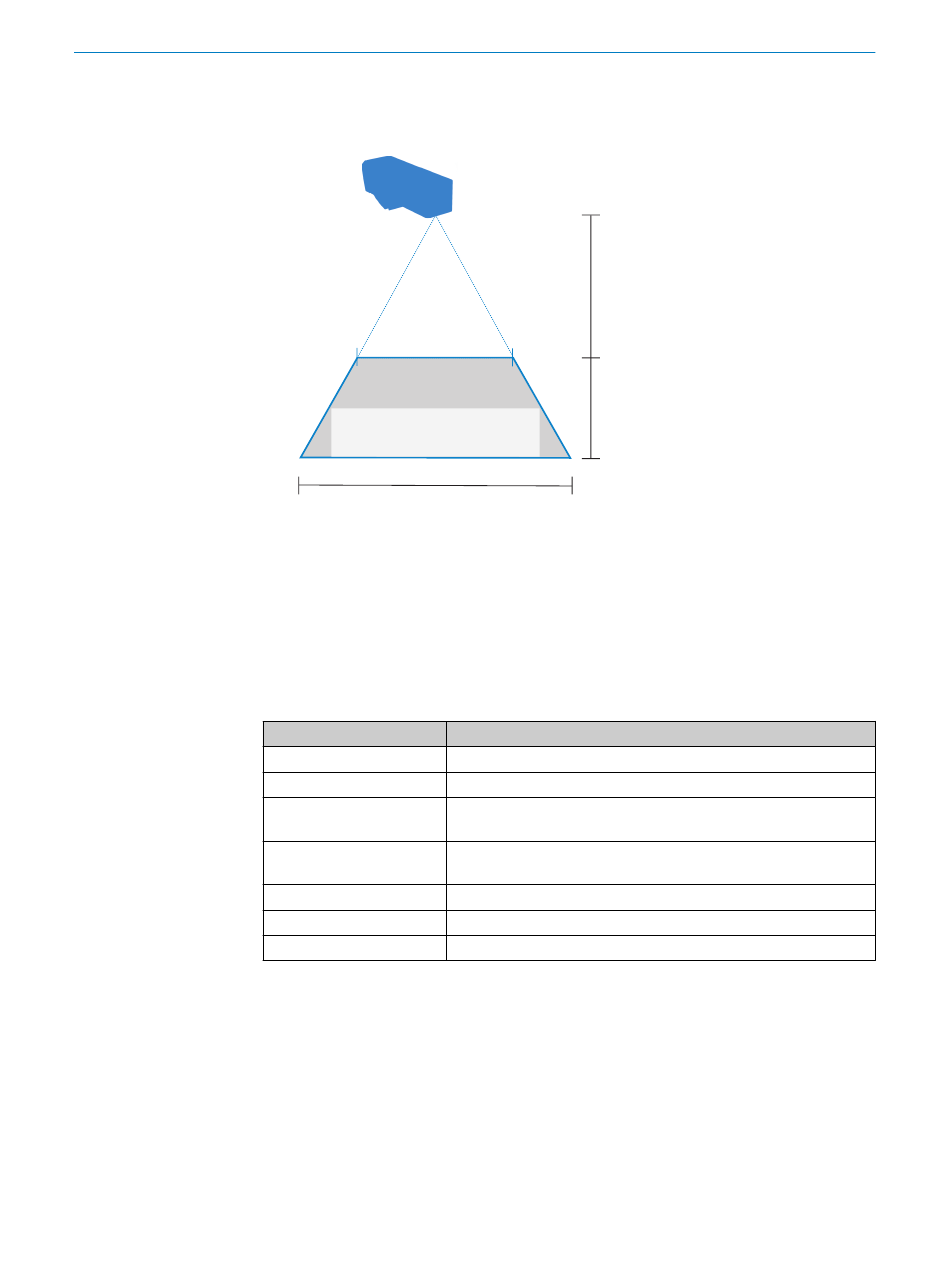

Abbildung 16: Sichtfelddiagramm
Garantiertes Sichtfeld
1
Max. Höhenbereich
2
Abstand
3
Messbereich
4
Breite bei maximalem Arbeitsabstand
5
Tabelle 2: Vorläufige Messung – Details
Sichtfeld (Höhe)
Sichtfeld (Breite)
Abstand von der Geräteun‐
terseite (Laserseite)
Abstand von der Geräte‐
oberseite
x-Auflösung (min./max.)
z-Auflösung (min./max.)
Laser-Wellenlänge
2
H
245.5
3
(9.67)
4
125
(4.92)
Ruler3020
125 mm
155/220 mm
245,5 mm
315,5 mm
63 µm / 88 µm
8 µm / 15 µm
660 nm
