8.6.1.1.1
Einstellen der Belichtungszeit mithilfe des Reflexionsgrads
8.6.1.2
Streuung
8026048//2021-04 | SICK
Irrtümer und Änderungen vorbehalten
Das Kontrollkästchen Reflectance ermöglicht die Erfassung von Laserreflexionswerten
zusätzlich zu den Bereichsdaten und ist standardmäßig aktiviert.
Um das Bild mit Laserreflexionsgrad anzuzeigen, wählen Sie Reflectance aus der Drop‐
down-Liste oberhalb der Bildanzeige aus.
Details.

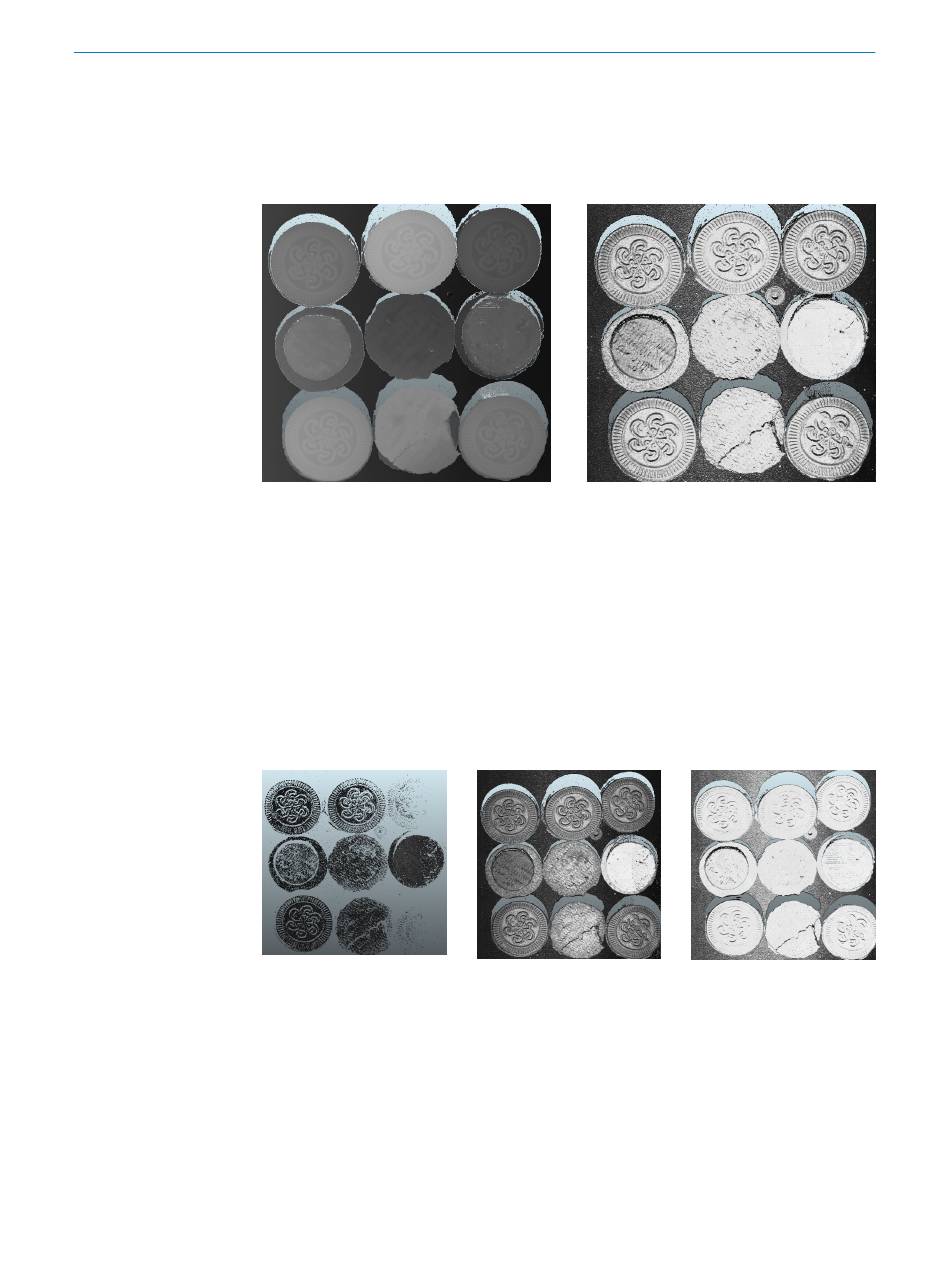

Abbildung 44: 3D-Bild mit Bereichsinformati‐
onen als Helligkeit.
Registerkarten: 2D Image, 3D Image
Verwenden Sie das Reflexionsbild als Indikator für die Einstellung der Belichtungszeit.
Stellen Sie die Exposure time im Parameterbereich Laser profile extraction ein.
•
Wenn die Belichtungszeit zu niedrig ist, enthalten die Objekte im Reflexi‐
onsgrad-Bild dunkle Regionen oder Regionen mit fehlenden Daten. Siehe
Abbildung
46.
•
Wenn die Belichtungszeit zu hoch ist, enthalten die Objekte helle gesättigte Berei‐
che und Artefakte. Siehe
Abbildung 46: Niedrige
Belichtungszeit
Die Komponente zur Streulichtauswertung misst die Intensität des Lasersignals in
definierten Bereichen des Window Around Maximum (WAM Size),
Seite
49. Das Streulichtsignal bezeichnet die Menge an Streulicht, die in einem Test‐
fenster mit einer bestimmten Distanz von der Peakposition des Lasers empfangen wird.
siehe „Bildkomponenten", Seite 76
Abbildung 45: Reflexionsbild für ein 3D-Bild.
Abbildung
48.
Abbildung 47: Normale
Belichtungszeit
B E T R I E B S A N L E I T U N G | Ruler3000
8
KONFIGURATION
für
Abbildung 48: Hohe Belich‐
tungszeit
siehe „WAM-Größe",
53
