Bitte lesen Sie die Betriebsanleitung des CDB650, bevor Sie die Ruler3000 an das CDB
anschließen.
1

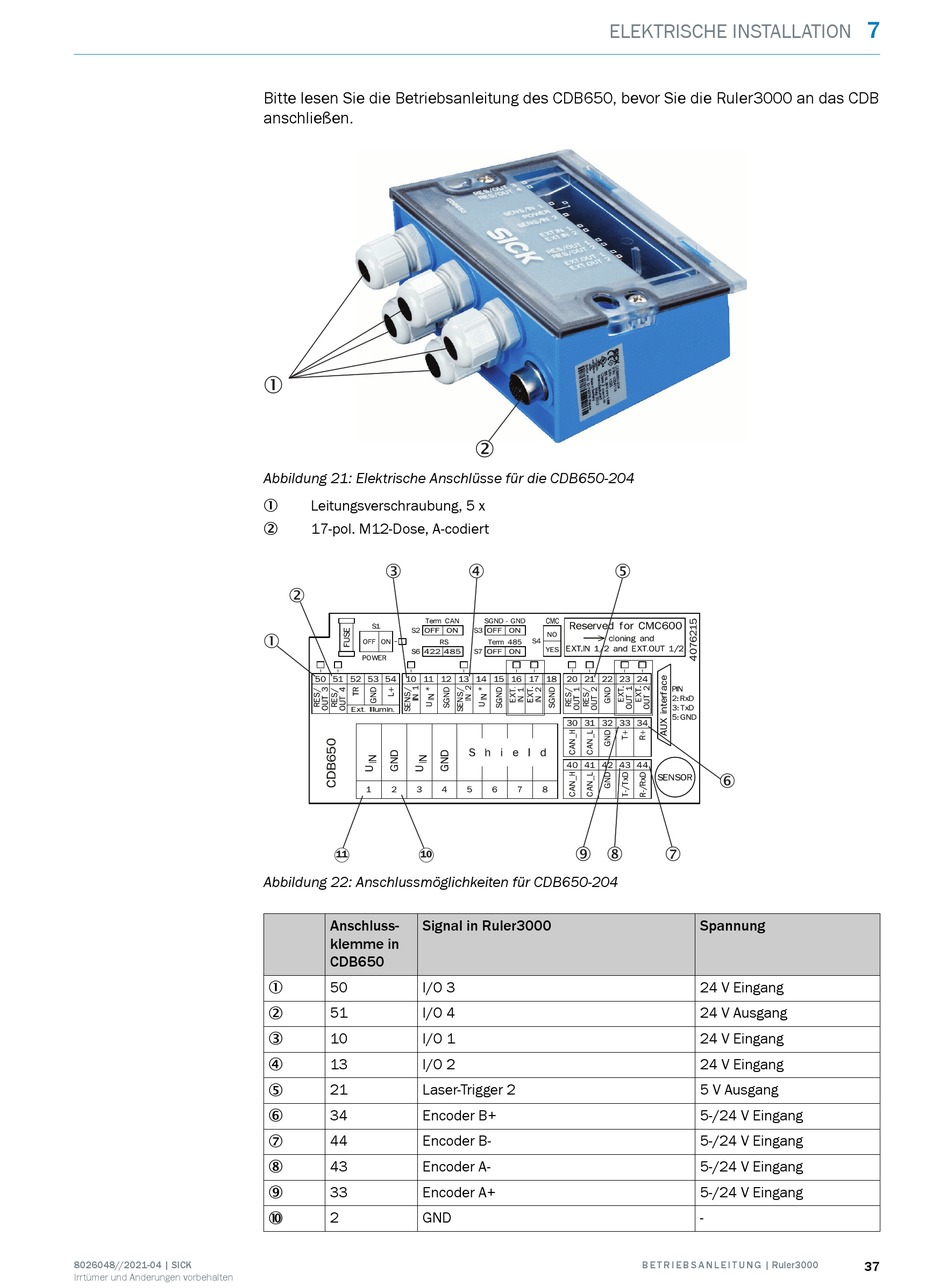

Abbildung 21: Elektrische Anschlüsse für die CDB650-204
Leitungsverschraubung, 5 x
1
17-pol. M12-Dose, A-codiert
2
3
2
1
11 10
Abbildung 22: Anschlussmöglichkeiten für CDB650-204
Anschluss‐ Signal in Ruler3000
klemme in
CDB650
50 I/O 3
1
51 I/O 4
2
10 I/O 1
3
13 I/O 2
4
21 Laser-Trigger 2
5
34 Encoder B+
6
44 Encoder B-
7
43 Encoder A-
8
33 Encoder A+
9
2 GND
ß
ELEKTRISCHE INSTALLATION
2
4 5
9 8
B E T R I E B S A N L E I T U N G | Ruler3000
6
7
Spannung
24 V Eingang
24 V Ausgang
24 V Eingang
24 V Eingang
5 V Ausgang
5-/24 V Eingang
5-/24 V Eingang
5-/24 V Eingang
5-/24 V Eingang
-
7
