Die Ruler3000 verfügt über eine große Anzahl von Parametern, die in Stream Setup nicht
sichtbar sind, aber mit GenICam oder GenIStream konfiguriert werden können, siehe
„GenIStream-API", Seite 21.
Am unteren Rand des Hauptfensters gibt es einen Bereich, in dem Protokollnachrichten
verfügbar sind. Die Nachrichten können durch Klicken auf die Schaltfläche Log ein- und
ausgeblendet werden.
Das Log enthält Nachrichten von der GUI und dem Gerät.
Das System weist jeder Protokollnachricht eine Stufe zu: Error, Warning oder Info. Es wer‐
den Protokollnachrichten der ausgewählten Stufe sowie der Stufen darüber angezeigt.
Wenn Sie in der Liste Info auswählen, werden alle Protokollnachrichten angezeigt. Mit
der Funktion Search log message ist es möglich, innerhalb der ausgewählten sichtbaren
Protokollnachrichten zu filtern.
Die Schaltfläche Open log folder öffnet einen Dateibrowser am Speicherort der Protokoll‐
datei und ermöglicht einen einfachen Zugriff auf das gespeicherte Protokoll.

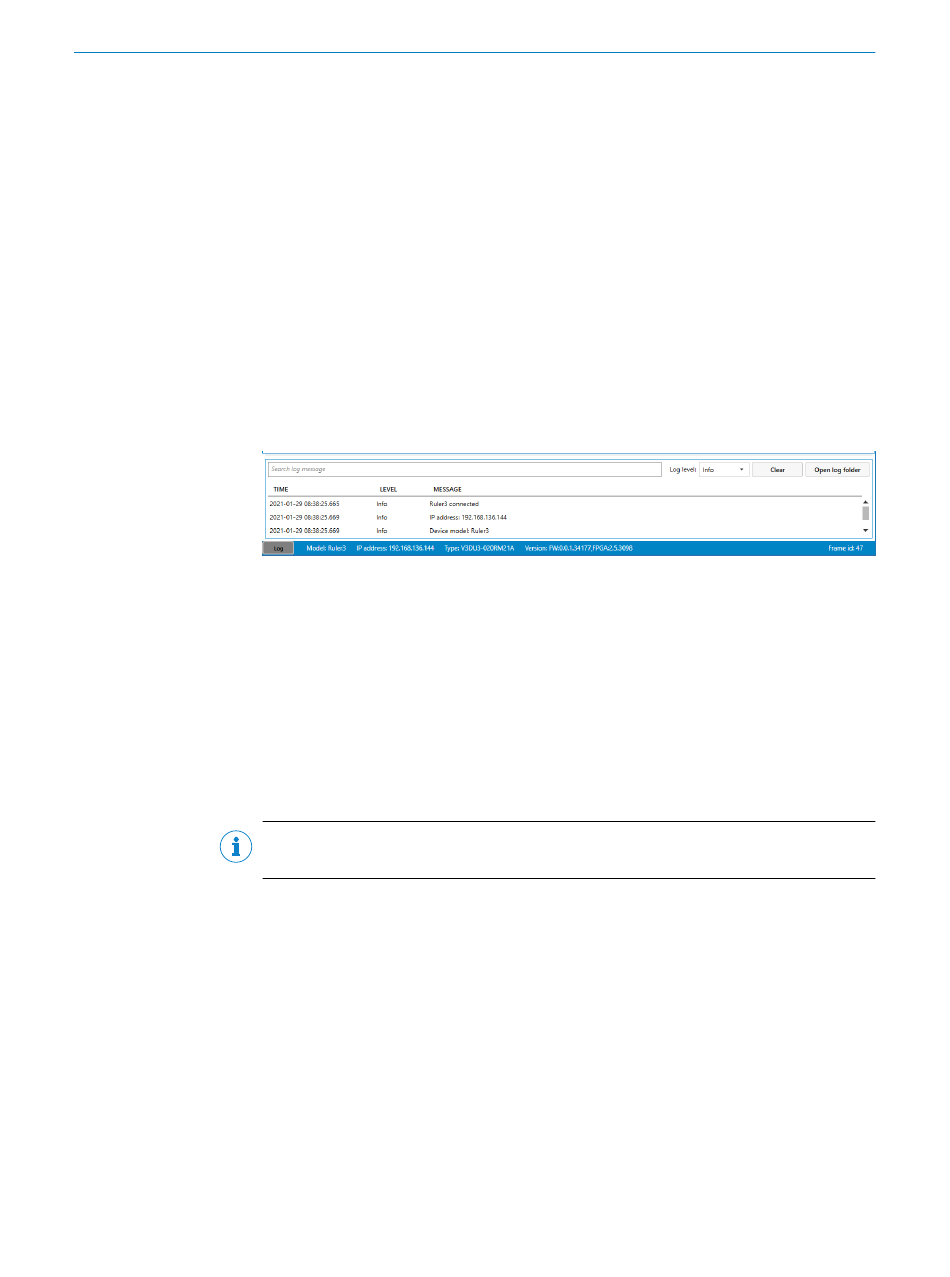

Abbildung 70: Protokollbereich
Am unteren Rand des Bildschirms werden die folgenden Informationen über das aktuell
verbundene und ausgewählte Gerät angezeigt:
• Modell des Geräts
• IP-Adresse des Geräts
• Gerätetyp
• Softwareversion
• Firmware-Version und FPGA
• Frame-ID des Bilds, das aktuell angezeigt wird.
HINWEIS
Die Frame-ID wird bei jedem Neustart der Kamera zurückgesetzt.
Die übliche Arbeitsweise ist, so lange zu iterieren, bis Sie mit der Konfiguration und der
Qualität der empfangenen Daten zufrieden sind.
Es wird vorausgesetzt, dass die Ruler3000 und Stream Setup installiert sind und ord‐
nungsgemäß funktionieren. Die Installation der Ruler3000 und von Stream Setup ist
kurz beschrieben in „Erste Schritte", Seite
von Vorteil, wenn Bewegung vorhanden ist und Sie eine Art Einstrahl-Sicherheits-Licht‐
schranke oder ein ähnliches Gerät an die Kamera angeschlossen haben.
Wir gehen auch davon aus, dass Sie einige zu messende Objekte in der Laserebene
platziert haben. Das Objekt sollte in das Sichtfeld der Ruler3000 passen.
Registerkarten: Cameras, 2D Image, 3D Image
12. Bei der Aufnahme von 3D-Bildern ist es
Irrtümer und Änderungen vorbehalten
