8.4.1

Einstellen des Extraktionsbereichs

Bei einem entzerrten Bild ist die Breite gleich Rectification width.
2)
8026048//2021-04 | SICK
Irrtümer und Änderungen vorbehalten

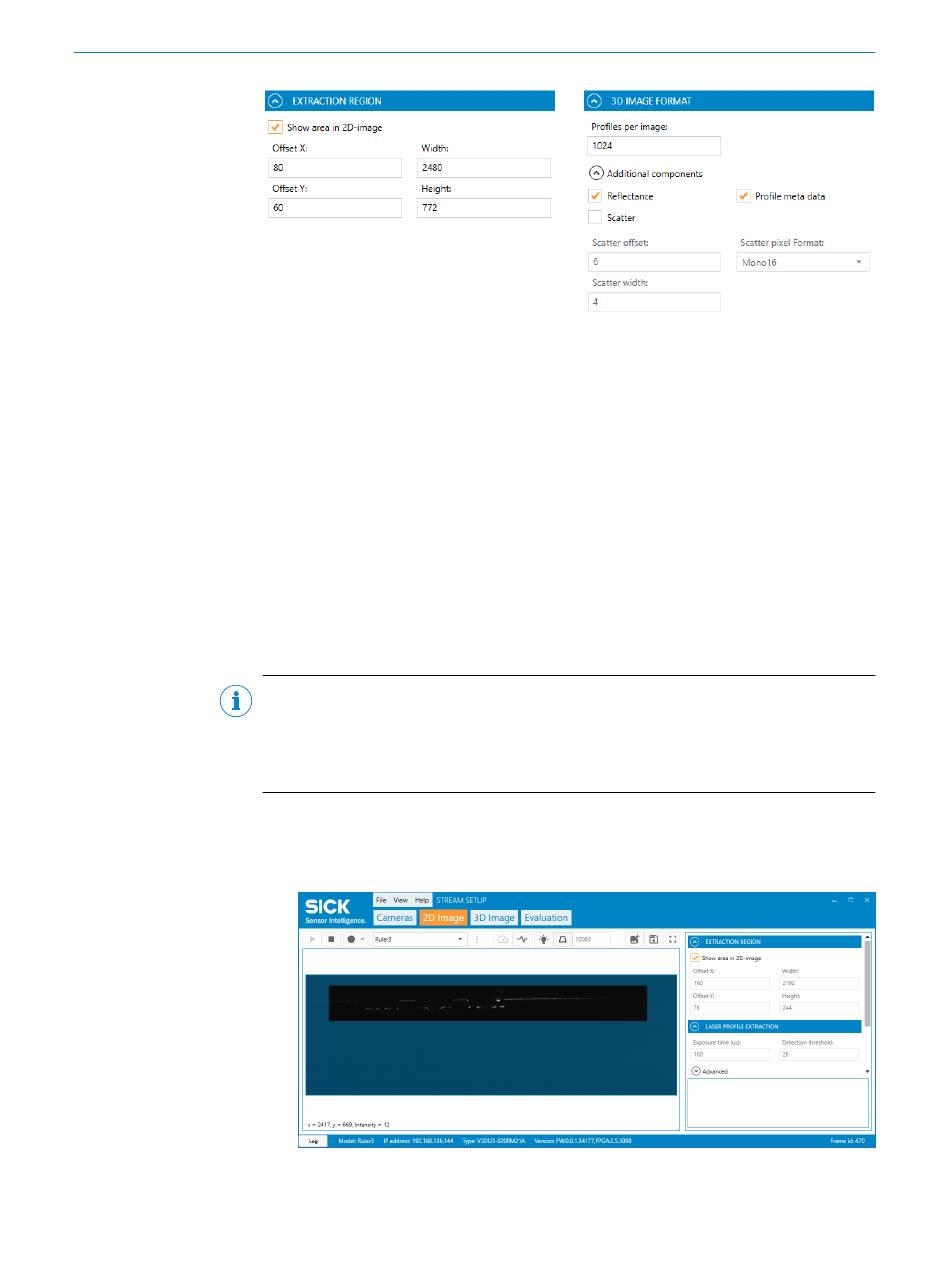

Abbildung 28: Extraktionsbereich – GUI-Refe‐
renz
Die Parameter Width und Height der Region definieren die Maße des Ausgabebilds der
3D-Extraktion. Um die Region of Interest zu visualisieren, aktivieren Sie das Kontroll‐
kästchen Show area in 2D-image .
Um ein 3D-Bild zu erhalten, sind mehrere 2D-Bilder erforderlich. Jedes 2D-Bild ent‐
spricht einem Profil (siehe „Messen mit einer 3D-Kamera", Seite
werden im Ausgangsbild der 3D-Extraktion in Profile umgewandelt. Das bedeutet, dass
der Wert Profiles per image angibt, wie viele 2D-Bilder verwendet werden, um das resul‐
tierende 3D-Bild zu erzeugen. Das 3D-Bild hat Width
Registerkarte: 2D Image
Gehen Sie wie folgt vor, um die Höhe und Position des Bereichs einzustellen, der zur
Erzeugung der 3D-Bilddaten verwendet wird.
HINWEIS
Um eine optimale Bildqualität zu erreichen, stellen Sie sicher, dass die gesamte Breite
der Laserlinie innerhalb des definierten Bereichs liegt. Verwenden Sie die Schaltfläche
Guaranteed FOV, um zu überprüfen, ob der Bereich innerhalb des für das Gerät garantier‐
ten Sichtfelds liegt, siehe „Visualisieren von 2D-Daten", Seite
1. Aktivieren Sie das Kontrollkästchen Show area in 2D-image.
✓
Im 2D-Bild wird ein blaues Overlay angezeigt. Das Overlay steht für die Teile
des Bildes, die bei der Generierung der 3D-Bilddaten nicht berücksichtigt werden
sollen. Der verbleibende dunkle Bereich ist der Extraktionsbereich.
Abbildung 30: 2D-Bild mit blauem Overlay.
KONFIGURATION
Abbildung 29: 3D-Bildformat – GUI-Referenz
16). Die 2D-Bilder
2) mal Profiles per image Pixel.
74.
