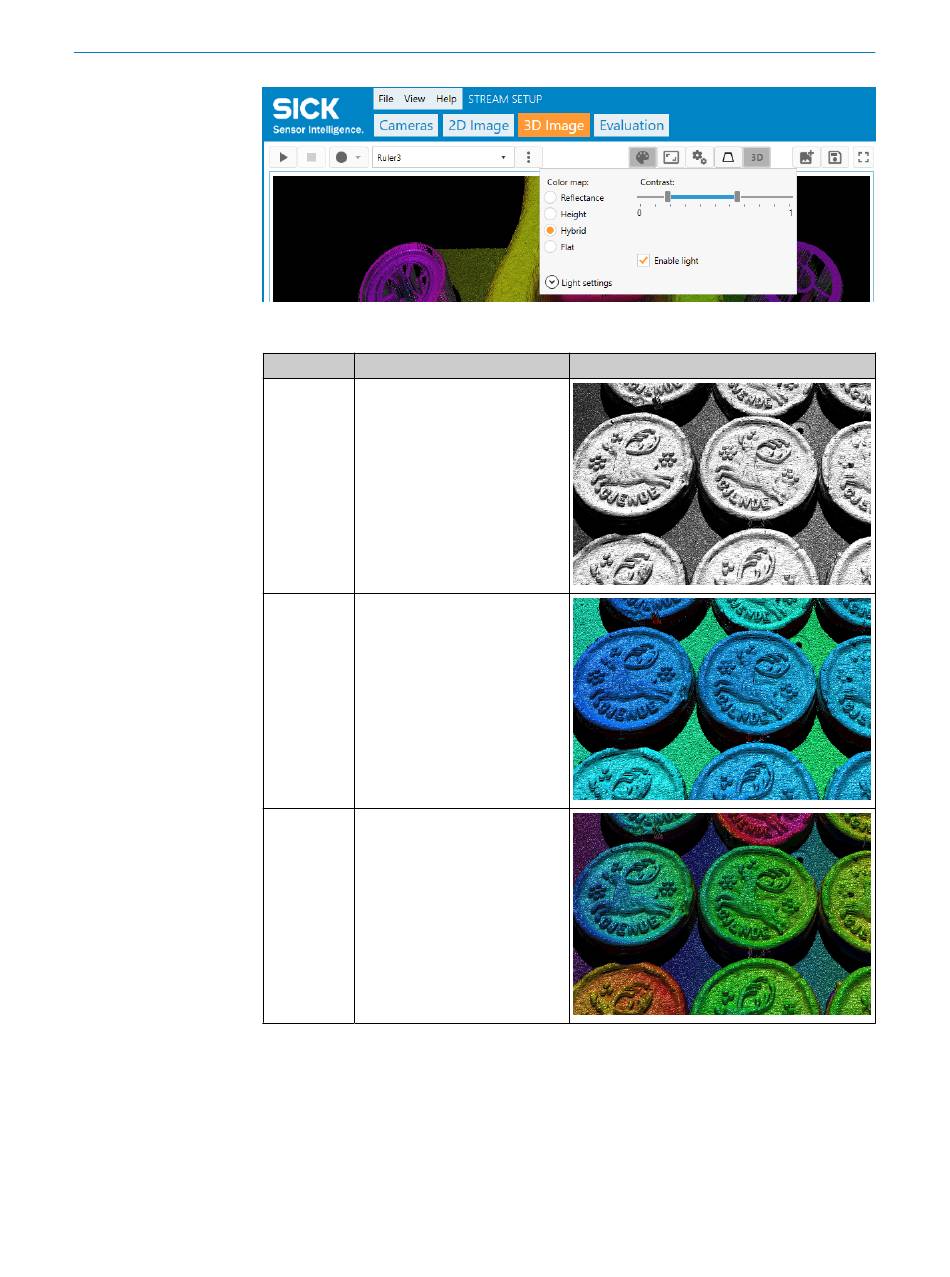

Abbildung 74: Das 3D-Bild wird in der Farbkarte Hybrid angezeigt.
Farbkarte Beschreibung
Reflectance Die Graustufenintensität ist pro‐
portional zu den Reflexionswer‐
ten der Pixel entlang der Laserli‐
nie.
Eignet sich zur Anzeige
der Oberflächendetails eines
Objekts wie Aufdrucken.
Height Die Farbe ist proportional zur
Tiefe (z-Koordinate).
Eignet sich zur Anzeige großer
Variationen der Tiefe.
Hybrid Der Farbton ist proportional zur
Tiefe (z-Koordinate), die Farb‐
helligkeit ist proportional zum
Laser-Reflexionsgrad. Die Farb‐
karte Hybrid kombiniert die Farb‐
karten Reflectance und Height .
Eignet sich zur Anzeige großer
Variationen der Tiefe zusammen
mit Oberflächendetails.
BEDIENUNG
Beispiel
