ELEKTRISCHE INSTALLATION
7.5.2

GigE-Anschluss

7.6 Anschließen eines CDB650-204
36 B E T R I E B S A N L E I T U N G | Ruler3000
Encodertypen
Ruler3000 unterstützt die folgenden Encoder-Typen:
• RS-422 (5 V): Zwei differenzielle Kanäle (A+/A- und B+/B-) werden als Eingang
vom Encoder zur Kamera verwendet. Der Signalhub beträgt 5 V. Die maximale
Encoderfrequenz beträgt 2 MHz.
• HTL (24 V): Zwei single-ended Kanäle (A and B) werden verwendet. Der Signalhub
beträgt 24 V. Die maximale Encoderfrequenz beträgt 400 kHz.
Signalpegel
Tabelle 4: Signalpegel für Power-I/O-Anschluss
Signal Pins
24-V-Ein‐ 10, 15, 16,
gänge 17
TTL 5, 6, 11, 12
24-V-Aus‐ 16, 17
gänge
5-V-Aus‐ 14
gänge

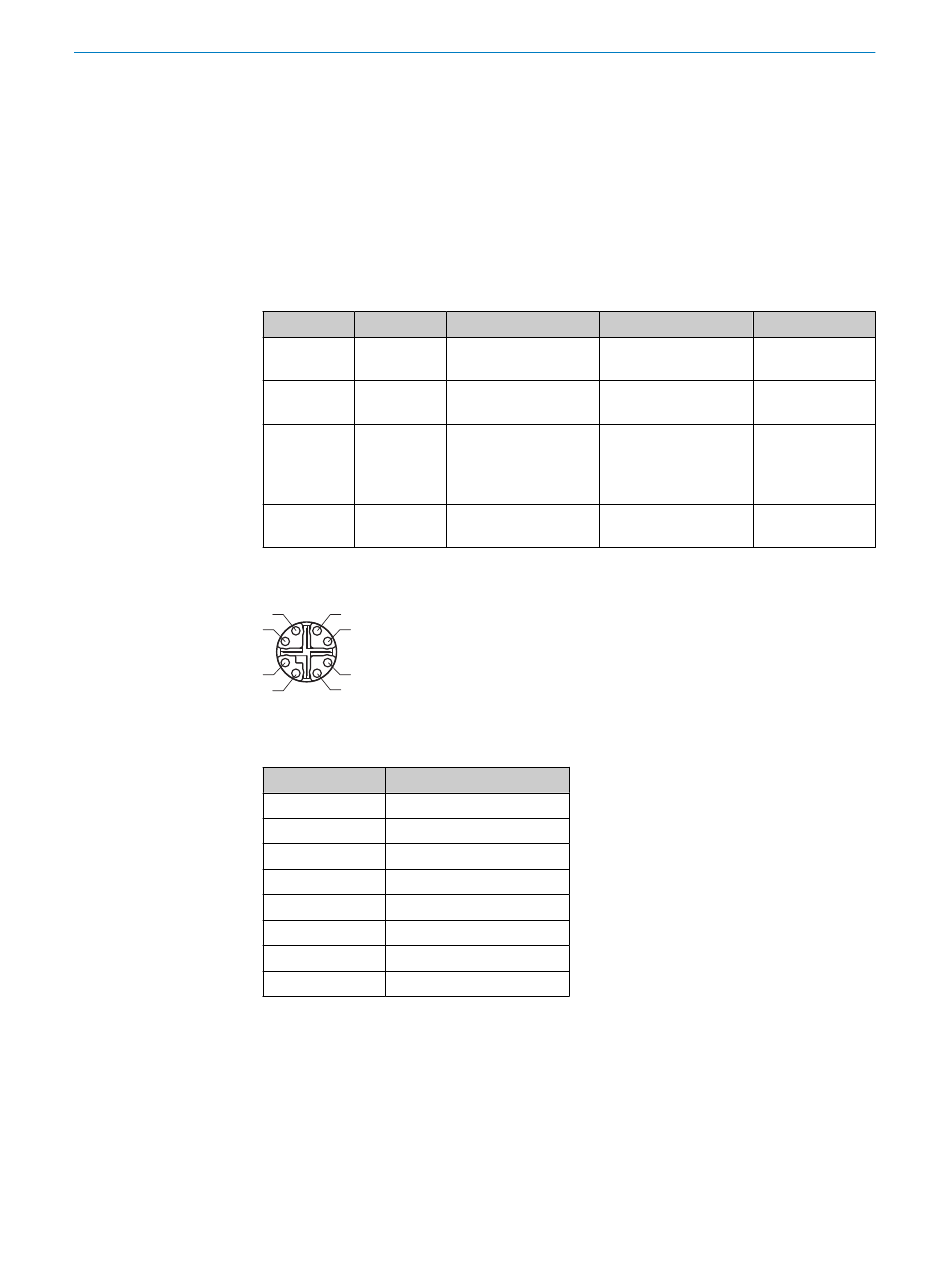

4 5
6
3
2 7
1 8
Anschlussbelegung
Tabelle 5: GigE-Anschluss, 8-polig
Pin Signal
1 GETH L1+
2 GETH L1-
3 GETH L2+
4 GETH L2-
5 GETH L4+
6 GETH L4-
7 GETH L3-
8 GETH L3+
Das Connection Device Basic (CDB) bietet Möglichkeiten zum schnellen Anschluss eines
Sensors, über Host-PCs oder speicherprogrammierbare Steuerungen, gemäß Industrie‐
standard. Sowohl der Sensor als auch das Anschlussmodul erfüllen alle Anforderungen
der Schutzart IP 65 für Staub- und Spritzwasserschutz.
Eine 2A Sicherung ist im CDB enthalten. Wenn eine andere Anschlussmethode verwen‐
det wird, muss eine 2A Sicherung zur Installation hinzugefügt werden.
Gering Hoch
0 ... 9 V 12,5 ... V_Supply
0 ... +0,8 V +2 V ... V_Supply
Anmerkung
Pulldown:
22,5 kΩ
RC-Terminierung,
112 Ω / 340 pF
Ausgangsart:
Push-pull.
Max. Ausgangs‐
strom: 100 mA
Ausgangsart:
Push-pull.
