8
KONFIGURATION
8.4

Extraktionsbereich

42 B E T R I E B S A N L E I T U N G | Ruler3000

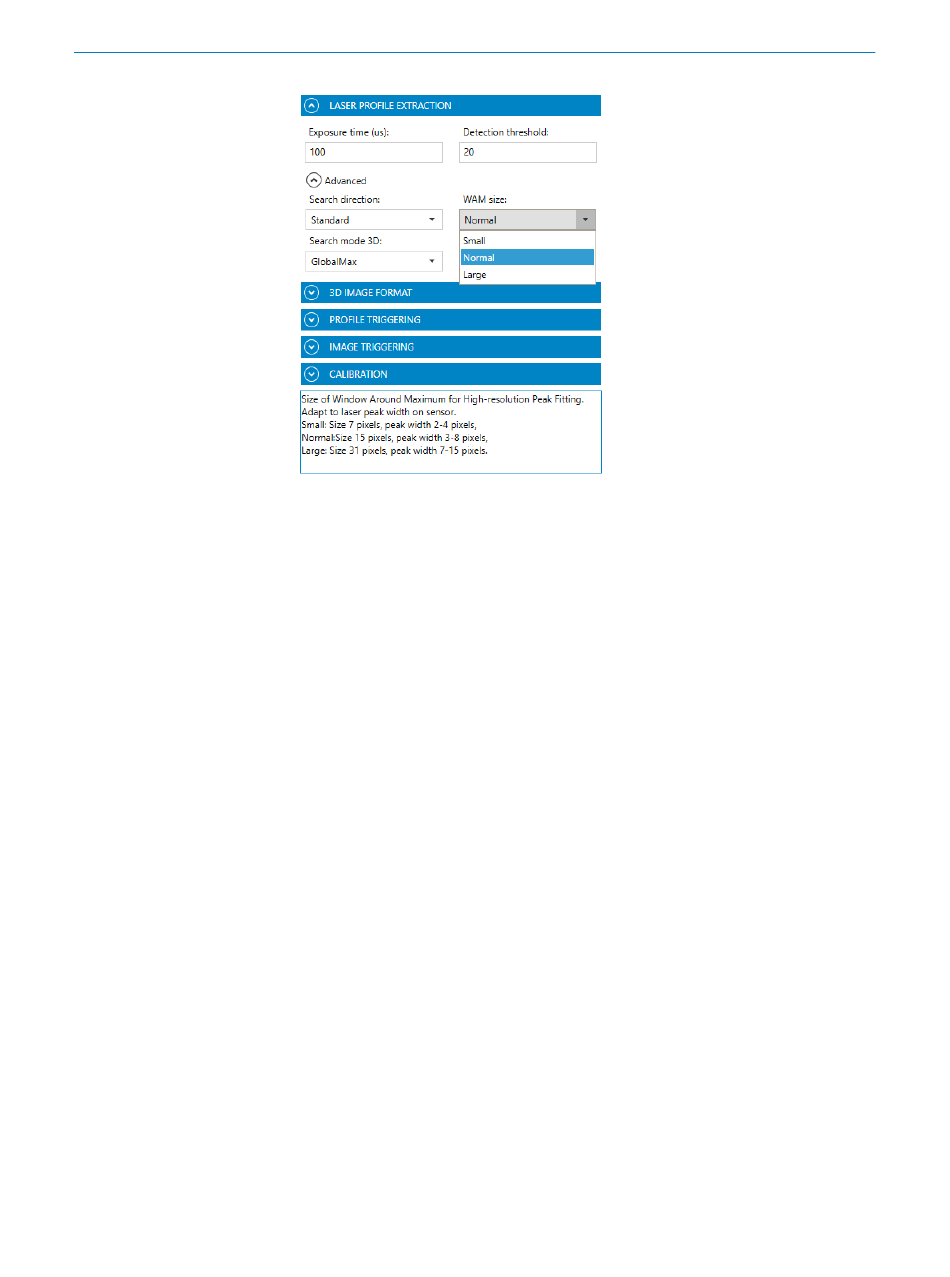

Abbildung 24: Ein ausgewählter Parameter mit Hilfetext im unteren Teil des Fensters.
6. Klicken Sie auf die Wiedergabeschaltfläche, um die Datenerfassung zu starten.
7. Um das aktuell angezeigte Bild in der Registerkarte Evaluation anzuzeigen, verwen‐
den Sie die Schaltfläche Add image .
Die Daten des Sensors werden verwendet, um entweder die Rohdaten, d. h. ein Stan‐
dard-2D-Bild, oder die 3D-Profildaten auszugeben.
Die Region of Interest (ROI) ist der Bereich innerhalb der Laserebene, in dem das Gerät
nach einem zu erfassenden Profil suchen wird. Die Teile eines Profils, die außerhalb
der ROI liegen, werden entweder ignoriert (wenn rechts oder links von der ROI) oder als
fehlende Daten behandelt (wenn oberhalb oder unterhalb der ROI).
