Visualisieren von 2D-Daten

74 B E T R I E B S A N L E I T U N G | Ruler3000

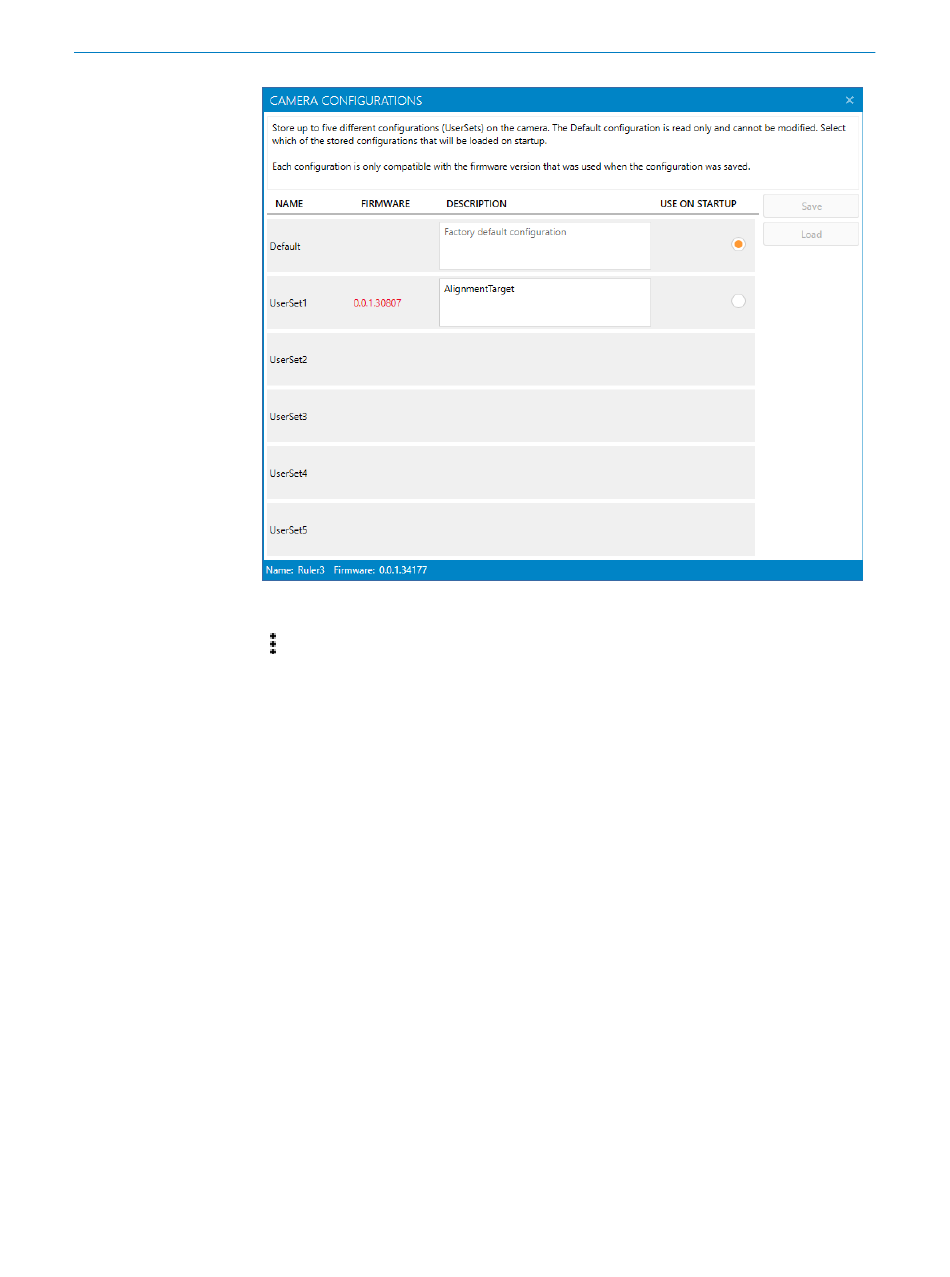

Abbildung 71: Kamerakonfigurationen – GUI-Referenz
Klicken Sie auf das Aktionsmenü der Kamera. Die Schaltfläche befindet sich
rechts auf der Registerkarte Cameras und in der Steuerleiste, wenn die Regis‐
terkarten 2D Image oder 3D Image geöffnet sind.

So speichern Sie eine Kamerakonfiguration:

1. Stellen Sie sicher, dass die Parameterwerte korrekt konfiguriert sind.
2. Wählen Sie im Menü die Option Camera configurations aus.
3. Wählen Sie ein UserSet für die Speicherung der aktuellen Parameterwerte aus.
4. Klicken Sie auf Save. Sie haben auch die Möglichkeit, im Feld Description eine
Beschreibung der Camera configuration einzugeben.
So fahren Sie von einer Kamerakonfiguration hoch:
1. Wählen Sie im Menü die Option Camera configurations aus.
2. Wählen Sie in der Spalte Use on startup die Camera configuration aus, von der das
Gerät hochfahren soll.
✓
Wenn das Gerät das nächste Mal hochfährt, verwendet es die Parameterwerte in
der ausgewählten Konfiguration.
So laden Sie eine Kamerakonfiguration in die Kamera:
1. Wählen Sie im Menü die Option Camera configurations aus.
2. Wählen Sie eine Konfiguration aus.
3. Klicken Sie auf Load.
✓
Die in der ausgewählten Camera configuration gespeicherte Konfiguration wird nun
auf dem Gerät verwendet.
Die Steuerleiste im Fenster 2D Image enthält Optionen zur Visualisierung der aufgenom‐
menen 2D-Bilddaten. Die Steuerleiste befindet sich oberhalb der Bildanzeige in der
GUI.
