9
BEDIENUNG
9.1.2.5

Auswertung

9.1.2.5.1 Prozessabbild
68 B E T R I E B S A N L E I T U N G | Ruler3000

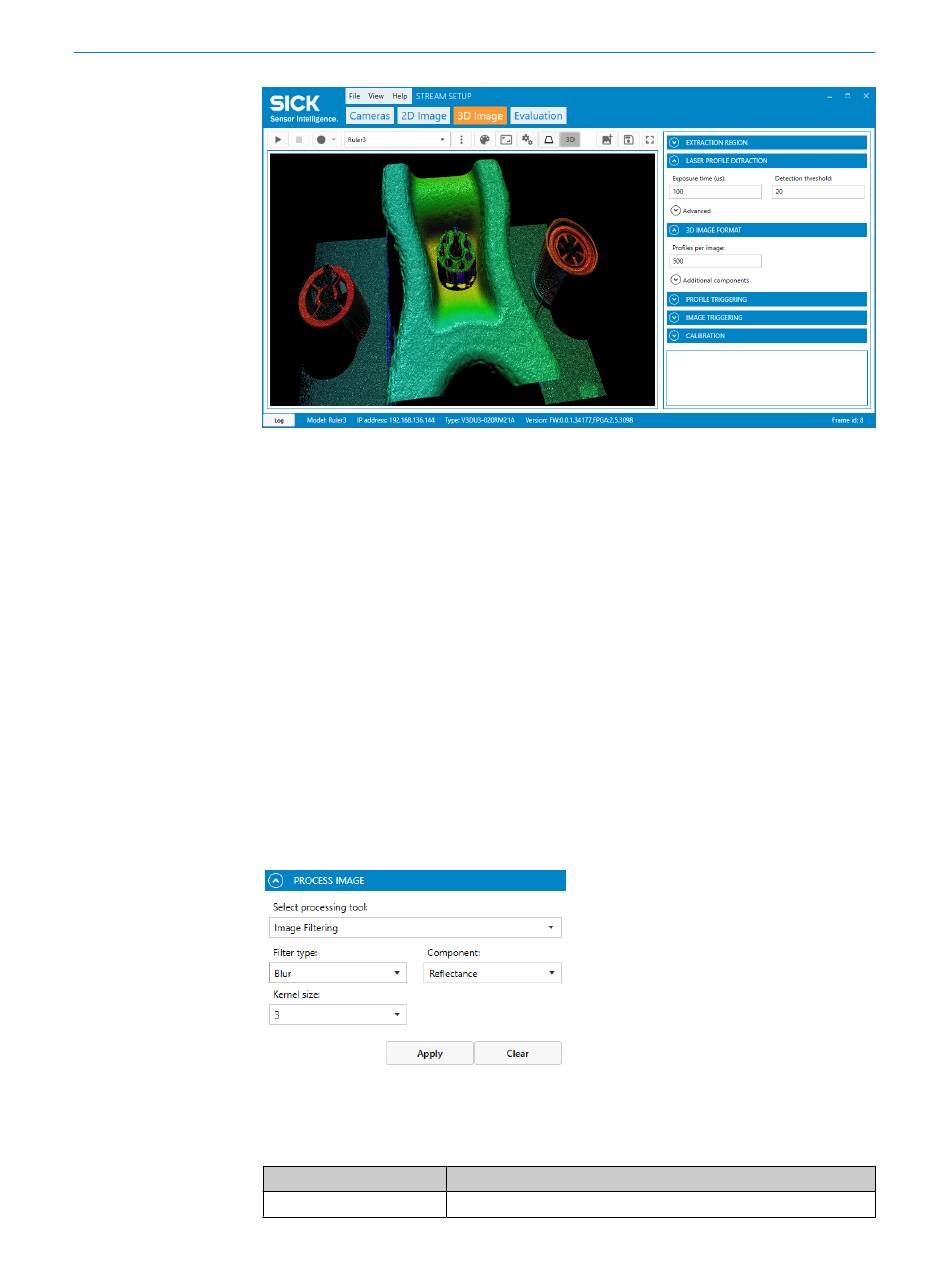

Abbildung 66: Registerkarte 3D Image
In dieser Registerkarte können Sie verschiedene Bilder der Kamera auswerten. Sie
können sowohl das Live-Bild als auch zuvor gespeicherte Bilder untersuchen. Das
Listenfeld oberhalb der Bildanzeige enthält alle Kameras, die zur Auswahl stehen.
Wählen Sie, ob Sie das Live-Bild oder ein zuvor gespeichertes Bild untersuchen möch‐
ten, indem Sie das entsprechende Optionsfeld auswählen. Der Bereich Image info wird
mit Informationen über das ausgewählte Bild aktualisiert.
Die Registerkarte Evaluation enthält ein Set von einfachen Bildbearbeitungswerkzeugen,
die auf das aktuell ausgewählte Bild angewendet werden können. Im Listenfeld Select
processing tool können Sie zwischen drei verschiedenen Auswertemethoden wählen, die
im Folgenden beschrieben werden.
Bildfilterung
Die Bildfilterung umfasst Operationen, die nützliche Funktionen ausführen, wie z. B. die
Entfernung von Rauschen und die Bildverbesserung.
Abbildung 67: Bildfilterung – GUI-Referenz
Wählen Sie den Filter type und stellen Sie Kernel size entweder auf 3 oder 5. Sie können
Component entweder auf Range oder Reflectancesetzen.
Filtertyp
Blur
Beschreibung
Reduziert Bildrauschen und Details.
