Profiltriggerung

8026048//2021-04 | SICK
Irrtümer und Änderungen vorbehalten

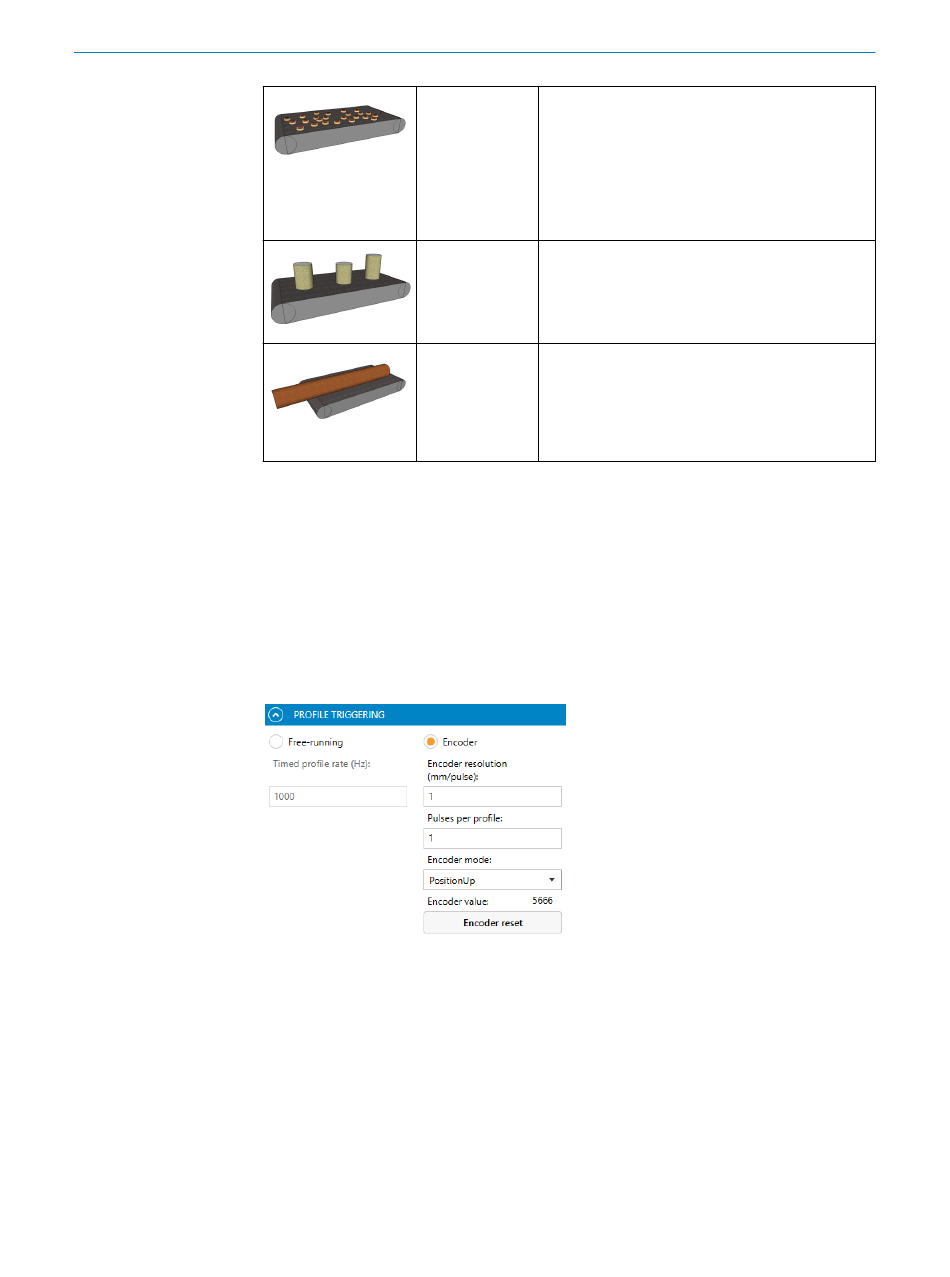

Kontinuierlicher
Fluss einzelner
Objekte
Kürzere Objekte
gleicher Länge
Längere Objekte
unterschiedlicher
Länge
Die Kamera erfasst jedes Profil basierend auf einem externen Eingangssignal. Dafür
gibt es zwei Möglichkeiten:
•
Schließen Sie ein externes Eingangssignal an den Linientrigger-Eingang des Geräts
an. (Die Aktivierung dieses Modus ist nur mit GenICam oder GenIStream möglich,
siehe „GenIStream-API", Seite
• Verwenden Sie für die Profiltriggerung einen Encoder. In diesem Fall werden an
den Encodereingängen Impulse empfangen. Die Distanz zwischen den beiden
Profilen wird durch die Anzahl der empfangenen Impulse bestimmt.
Abbildung 52: Profiltriggerung – GUI-Referenz
Durch Triggern jedes Profils durch einen Encoder werden die Objektproportionen beibe‐
halten, wenn sich die Objektbewegung, verfolgt vom Encoder, ändert. 4-Phasen-Enco‐
der ermöglichen außerdem die Verfolgung unterschiedlicher Bewegungsmuster
„Encoder-Triggerung", Seite
Encoder mode festgelegt.
Bei der Triggerung mit einem Encoder wird die maximale Linienrate weiterhin von Timed
profile rate gesteuert, verwendet im Modus Free-running . Daher müssen Sie möglicher‐
weise Timed profile rate ändern, wenn Sie sich im Modus Encoder befinden, um Exposure
time auf den gewünschten Wert einstellen zu können.
Wählen Sie mit den Optionsfeldern Free-running oder Encoder aus.
Es wird keine Lichtschranke verwendet.
Die Profile werden kontinuierlich an den PC gesen‐
det, typischerweise in Bildern von mindestens eini‐
gen hundert Zeilen angeordnet.
Die resultierenden Bildpuffer im PC können kon‐
tinuierlich analysiert werden, um die vollständige
Analyse aller Objekte sicherzustellen.
Beispiel: Kekse.
Es wird eine Lichtschranke verwendet.
Ein Bild pro Objekt.
Beispiele: Flaschen, Fahrzeugteile, Mobiltelefone.
Es wird eine Lichtschranke verwendet.
Profile werden erfasst, solange sich das Objekt vor
der Kamera befindet.
Mehrere Teilbilder können im PC zusammengefügt
werden.
Beispiele: Baumstämme, Fisch, Postpakete.
21.)
58). Das Bewegungsmuster wird durch den Parameter
