9.1.3

Steuerleiste

8026048//2021-04 | SICK
Irrtümer und Änderungen vorbehalten
Filtertyp
Median
Bilateral
Profilextraktion
Das Werkzeug Extract profile zeigt das Profil für jede horizontale (X) oder vertikale (Y)
Linie im 3D-Bild an.

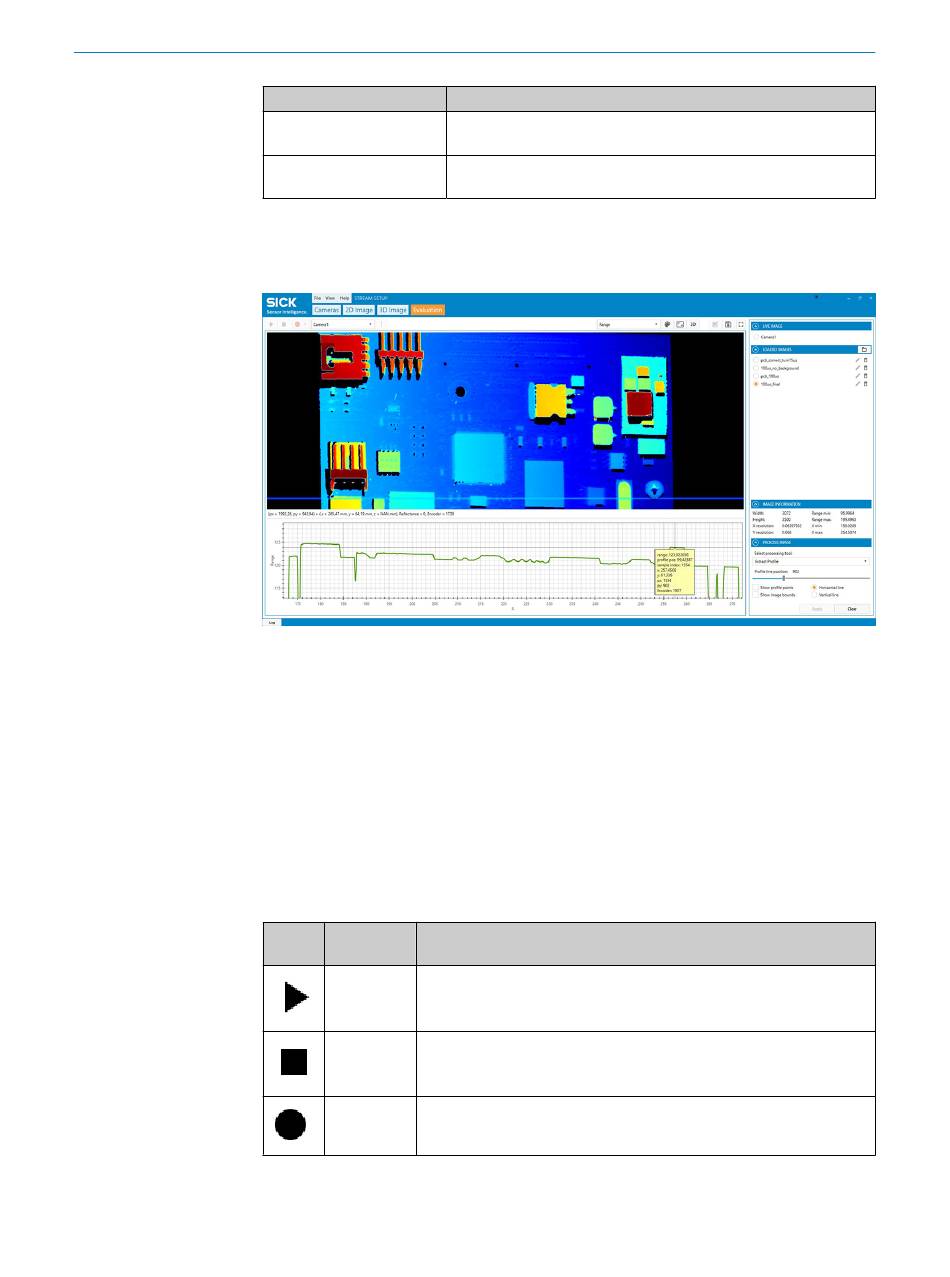

Abbildung 68: Registerkarte Evaluation, die das extrahierte Profil des 3D-Bildes zeigt.
Oberflächendistanz
Das Werkzeug Surface distance misst den kürzesten Distanz zwischen einer Ebene und
dem Mittelpunkt in einer anderen Ebene. Sie können festlegen, welche Pixel in die
Ebenenschätzung für beide Ebenen einbezogen werden sollen.
Je nach der gerade aktiven Registerkarte stehen unterschiedliche Optionen für das
Bild zur Verfügung. Dies wird beim Wechsel zwischen den Registerkarten automatisch
aktualisiert.

Aufnahmeoptionen

Schalt‐ Name Beschreibung
fläche
Start Starten Sie die Bilderfassung.
Stopp Stoppen Sie die Bilderfassung.
Aufnahme Wenn Sie eine Reihe von Bildern aufnehmen, wird die Schaltfläche bei
laufender Aufnahme rot.
Beschreibung
Ersetzt jeden Eintrag durch den Median der benachbarten Ein‐
träge.
Ersetzt den Wert jedes Pixels durch einen gewichteten Durch‐
schnitt der benachbarten Pixel.
