9
BEDIENUNG
9.2.5

Bildkomponenten und Visualisierung

9.2.5.1 Bildkomponenten
76 B E T R I E B S A N L E I T U N G | Ruler3000
Klicken Sie auf die Schaltfläche Add image, um das Bild im Fenster Evaluation
°
zu speichern.
Klicken Sie auf die Schaltfläche Save image, um das Bild auf der Festplatte zu
°
speichern.
Verwenden Sie die Funktion Record, um alle oder ausgewählte Bilder auf der
°
Festplatte zu speichern.
4. Verwenden Sie die Steuerelemente für die Bildbearbeitung, um das Bild während
der Untersuchung zu verschieben, zu drehen und zu zoomen
Bildbearbeitung", Seite
5. Verwenden Sie das Dropdown-Menü View , um den Ansichtsmodus auszuwählen
(siehe „Bildkomponenten", Seite
6. Um den Farbbereich zu ändern, klicken Sie auf die Optionsschaltfläche und wäh‐
len Sie die Schaltfläche Aspect ratio
7. Um die Datendarstellung zu wählen, klicken Sie auf die Schaltfläche für zusätzli‐
che Einstellungen und wählen Sie Surface oder Points aus
bemodus", Seite 79).
8. Um die Szenenbeleuchtung einzustellen, verwenden Sie die Menüs und Schiebe‐
regler in der GUI (siehe „Light Settings (Beleuchtungseinstellungen)", Seite
Ein 3D-Bild kann entweder als Heightmap visualisiert oder in der 3D-Ansicht gerendert
werden.
Ansicht als Heightmap
Die Auswahlliste enthält alle im aktuellen Setup verfügbaren Bildkomponenten. Es ist
möglich, zwischen Range (3D-Daten), Reflectance und Scatter zu wählen, wenn die Daten
verfügbar sind. Im Modus Reflectance ist die Farbe proportional zu den Intensitätswer‐
ten der Pixel. Wählen Sie die Schaltfläche Palette für verfügbare Farbkarten. Das Bild
kann sowohl in Graustufen als auch in Farbe angezeigt werden, wobei der Kontrast
eingestellt werden kann. Daten außerhalb des Kontrastbereichs sind dunkel, wenn sie
zu niedrig sind, und hell/rot, wenn sie zu hoch sind.

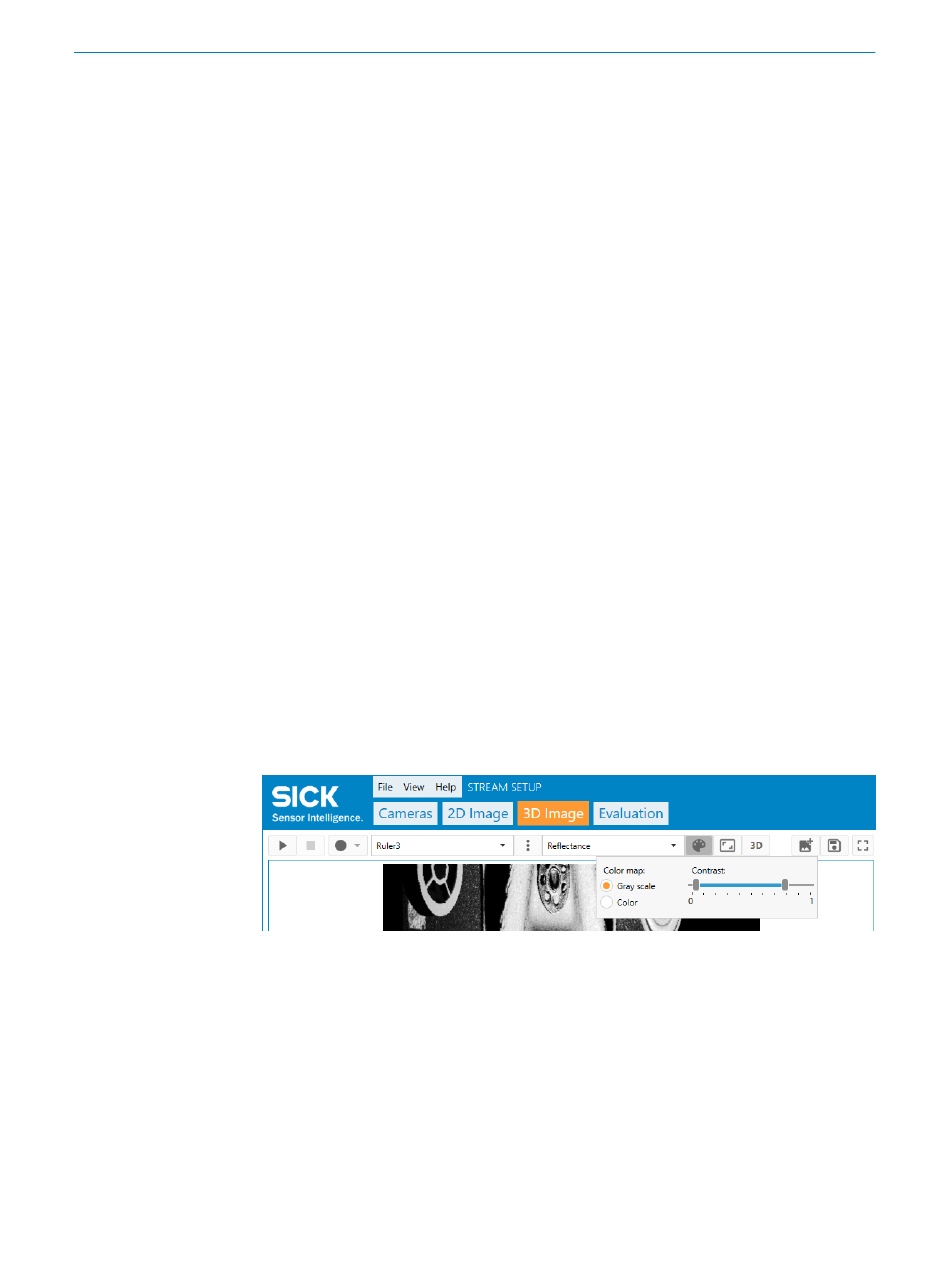

Abbildung 73: 3D-Bild – Reflectance-Komponente.
Ansicht als gerendertes 3D-Bild
Klicken Sie auf die Schaltfläche 3D , um zum gerenderten 3D-Bild zu wechseln. Wenn
Sie ein gerendertes 3D-Bild betrachten, können Sie verschiedene Möglichkeiten für die
Farbgebung auswählen. Wählen Sie die Schaltfläche Palette für verfügbare Farbkarten
und die Option zur Einstellung von Kontrast und Licht. Daten außerhalb des Kontrastbe‐
reichs werden mit einer rotierenden Farbpalette statt einer festen Farbe visualisiert.
Weitere Informationen zu Lichteinstellmöglichkeiten finden Sie unter
(Beleuchtungseinstellungen)", Seite
65).
76).
(siehe „Bildseitenverhältnis", Seite
80.
(siehe „Allgemeine
78).
(siehe „Datenwiederga‐
80).
„Light Settings
