8.2 Anschließen der Kamera
40 B E T R I E B S A N L E I T U N G | Ruler3000

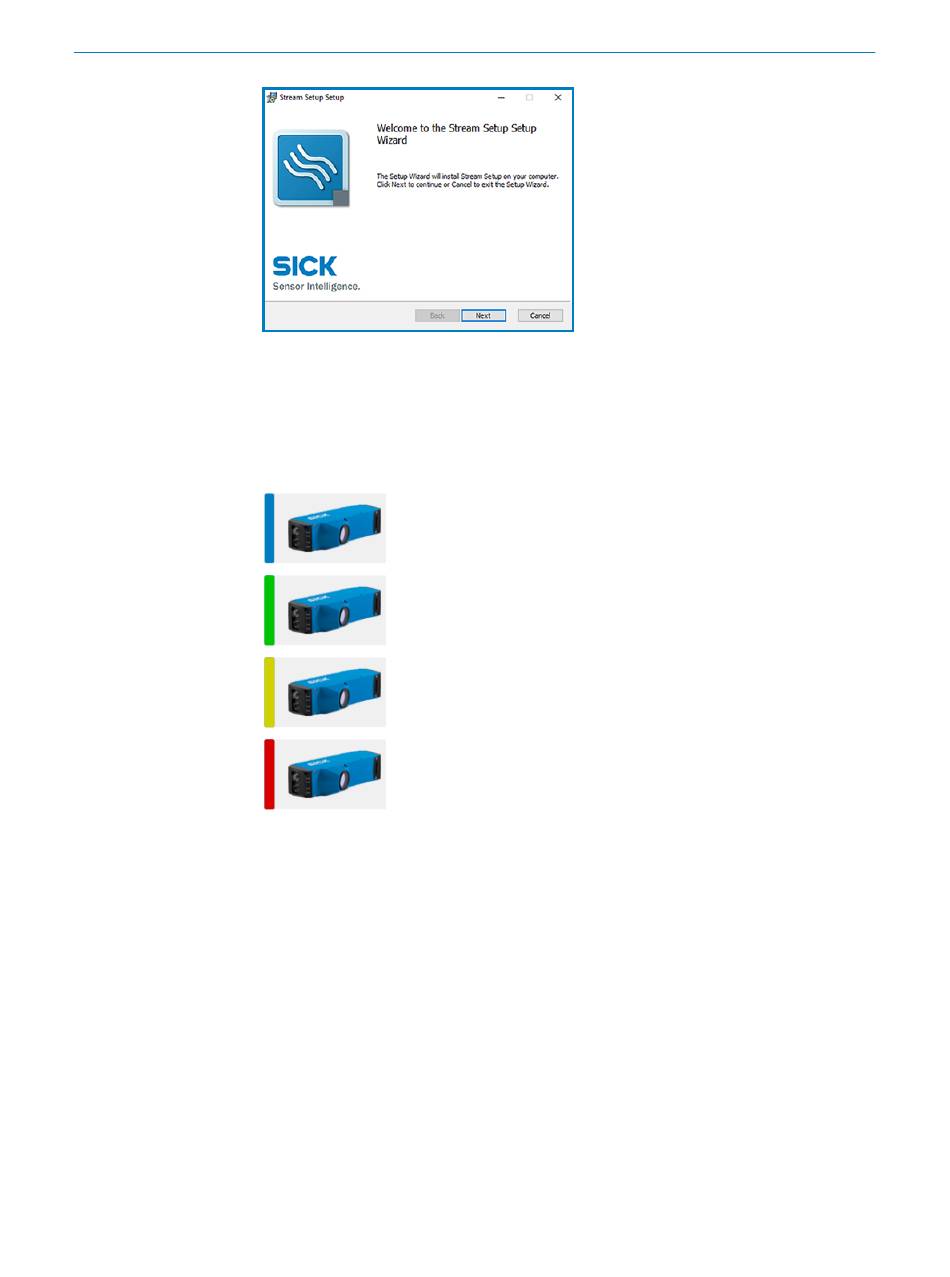

Abbildung 23: Setup-Assistent, Stream Setup.
Das zuletzt angeschlossene Gerät wird beim Start zusammen mit einem Farbbalken
angezeigt, der den Gerätestatus angibt:
Gerät ist verfügbar, aber nicht verbunden.
Gerät ist verfügbar und bereits verbunden.
Gerät ist verfügbar, kann aber erst verbunden werden, wenn die
IP-Einstellungen auf dem Gerät oder der lokalen NIC geändert
werden.
Gerät wird bereits verwendet.
1. Wenn das vorgeschlagene Gerät das richtige Gerät und verfügbar ist, klicken Sie
auf Connect.
2. Wenn das vorgeschlagene Gerät nicht das richtige Gerät ist oder wenn die IP-Ein‐
stellungen geändert werden müssen:
a) Klicken Sie auf Camera search, um alle Geräte anzuzeigen, die im Netzwerk
verfügbar sind.
b) Wählen Sie das richtige Gerät aus.
c) Klicken Sie bei Bedarf auf die drei Punkte rechts und wählen Sie IP settings ,
um die IP-Einstellungen des Geräts zu bearbeiten,
IP-Einstellungen", Seite
d) Klicken Sie auf Connect.
✓
Wenn das Gerät angeschlossen ist, wählen Sie 2D Image , um den Arbeitsablauf
fortzusetzen.
3. Klicken Sie auf der Registerkarte 2D Image auf die Wiedergabeschaltfläche, um das
2D-Bild und die Laserlinie anzuzeigen.
66.
siehe „Bearbeiten der
