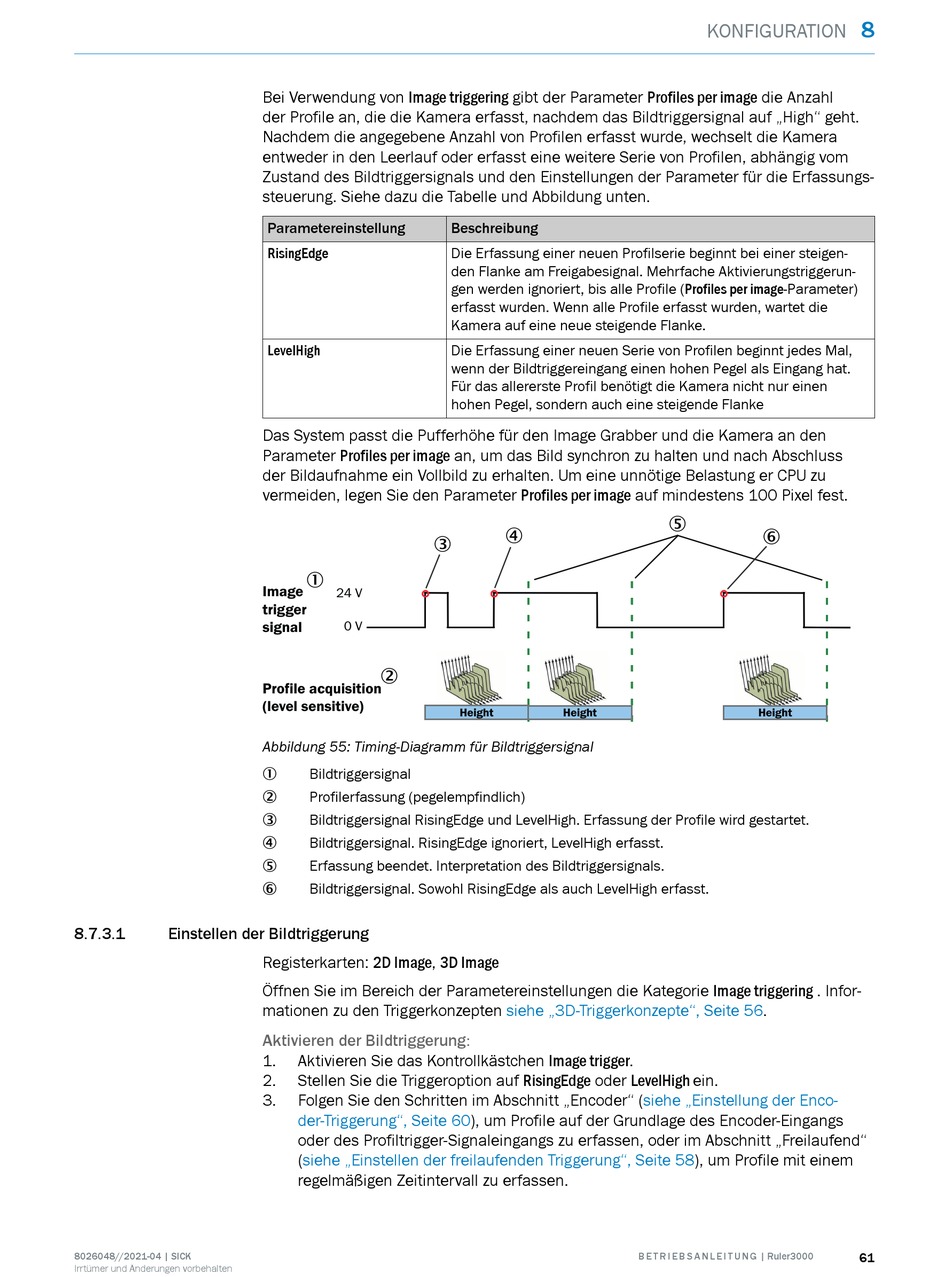

Einstellen Der Bildtriggerung; Aktivieren Der Bildtriggerung - Sick Ruler3000 Betriebsanleitung

8.7.3.1

Einstellen der Bildtriggerung

8026048//2021-04 | SICK
Irrtümer und Änderungen vorbehalten
Bei Verwendung von Image triggering gibt der Parameter Profiles per image die Anzahl
der Profile an, die die Kamera erfasst, nachdem das Bildtriggersignal auf „High" geht.
Nachdem die angegebene Anzahl von Profilen erfasst wurde, wechselt die Kamera
entweder in den Leerlauf oder erfasst eine weitere Serie von Profilen, abhängig vom
Zustand des Bildtriggersignals und den Einstellungen der Parameter für die Erfassungs‐
steuerung. Siehe dazu die Tabelle und Abbildung unten.
Parametereinstellung
RisingEdge
LevelHigh
Das System passt die Pufferhöhe für den Image Grabber und die Kamera an den
Parameter Profiles per image an, um das Bild synchron zu halten und nach Abschluss
der Bildaufnahme ein Vollbild zu erhalten. Um eine unnötige Belastung er CPU zu
vermeiden, legen Sie den Parameter Profiles per image auf mindestens 100 Pixel fest.
3
1
24 V
trigger
signal 0 V
2
Profile acquisition
(level sensitive)

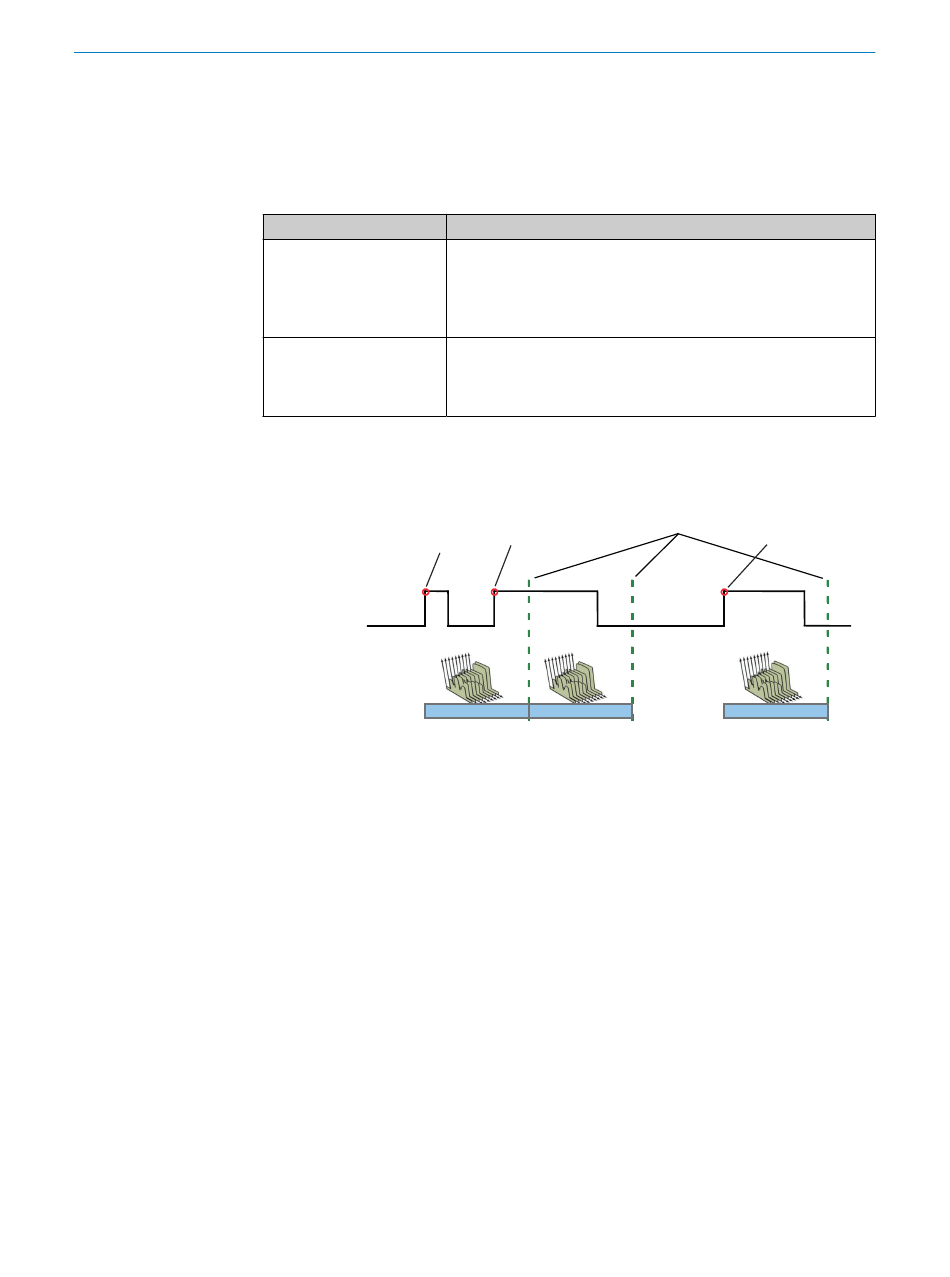

Abbildung 55: Timing-Diagramm für Bildtriggersignal
Bildtriggersignal
1
Profilerfassung (pegelempfindlich)
2
Bildtriggersignal RisingEdge und LevelHigh. Erfassung der Profile wird gestartet.
3
Bildtriggersignal. RisingEdge ignoriert, LevelHigh erfasst.
4
Erfassung beendet. Interpretation des Bildtriggersignals.
5
Bildtriggersignal. Sowohl RisingEdge als auch LevelHigh erfasst.
6
Registerkarten: 2D Image, 3D Image
Öffnen Sie im Bereich der Parametereinstellungen die Kategorie Image triggering . Infor‐
mationen zu den Triggerkonzepten

Aktivieren der Bildtriggerung:

1. Aktivieren Sie das Kontrollkästchen Image trigger.
2. Stellen Sie die Triggeroption auf RisingEdge oder LevelHigh ein.
3. Folgen Sie den Schritten im Abschnitt „Encoder"
der-Triggerung", Seite
oder des Profiltrigger-Signaleingangs zu erfassen, oder im Abschnitt „Freilaufend"
(siehe „Einstellen der freilaufenden Triggerung", Seite
regelmäßigen Zeitintervall zu erfassen.
Beschreibung
Die Erfassung einer neuen Profilserie beginnt bei einer steigen‐
den Flanke am Freigabesignal. Mehrfache Aktivierungstriggerun‐
gen werden ignoriert, bis alle Profile (Profiles per image-Parameter)
erfasst wurden. Wenn alle Profile erfasst wurden, wartet die
Kamera auf eine neue steigende Flanke.
Die Erfassung einer neuen Serie von Profilen beginnt jedes Mal,
wenn der Bildtriggereingang einen hohen Pegel als Eingang hat.
Für das allererste Profil benötigt die Kamera nicht nur einen
hohen Pegel, sondern auch eine steigende Flanke
4
Height Height
siehe „3D-Triggerkonzepte", Seite
60), um Profile auf der Grundlage des Encoder-Eingangs
KONFIGURATION
5
6
Height
56.
(siehe „Einstellung der Enco‐
58), um Profile mit einem
