4
PRODUKTBESCHREIBUNG
18 B E T R I E B S A N L E I T U N G | Ruler3000

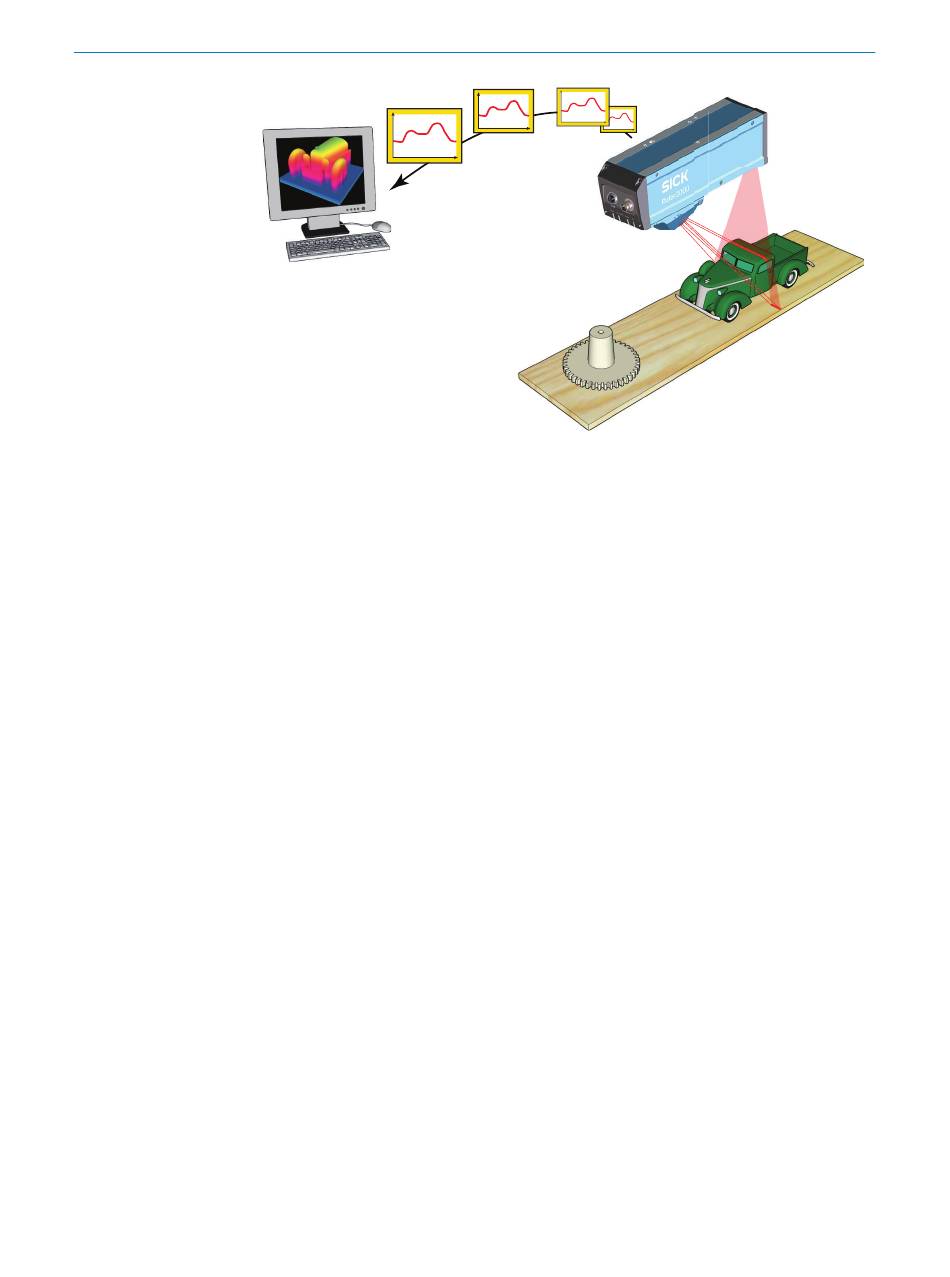

Abbildung 9: Die Profile werden von der Ruler3000 an einen PC gesendet, wo sie analysiert
werden.
Im System fungiert die Kamera Ruler3000 als Datenstreamer. Sie ist über ein Gigabit
Ethernet-Netzwerk mit einem PC verbunden. Die Kamera sendet die Profile an den
Computer, auf dem eine benutzerdefinierte Anwendung ausgeführt wird, die die Profile
abruft und die darin enthaltenen Messdaten verarbeitet. Die Daten werden von der
Kamera in Form von Ganzzahlen geliefert und die API und GUI helfen bei der Skalierung
auf Fließkomma-mm-Werte.
Bevor die Kamera im System verwendet werden kann, muss Folgendes durchgeführt
werden:
•
Ermitteln der richtigen Montageart für die Kamera
•
Konfigurieren der Kamera zur ordnungsgemäßen Durchführung von Messungen
•
Schreiben der Anwendung, die die von der Kamera gesendeten Profile abruft und
verarbeitet
Weitere Informationen zu 3D-Messungen
Bereich
Standardmäßig sind die Bereichsmesswerte der Kamera kalibriert und entzerrt – das
heißt:
• Z-Koordinaten (Bereichskoordinaten) werden durch reale Positionen und Distanzen
dargestellt, die in einer Tiefenkarte mit einem festen Abtastdistanz geliefert wer‐
den.
• Die X-Koordinaten sind durch die Spaltenposition der Daten gegeben.
• Y-Koordinaten werden beispielsweise durch die laufende Nummer der Messung
oder durch den Encoderwert für den Zeitpunkt der Erfassung des Profils darge‐
stellt.
Reflexionsgrad
Die Reflexionswerte entlang der Laserlinie können parallel zu den 3D-Daten erfasst
werden. Die Reflexionswerte werden als Graustufenbild mit einer Auflösung von 8 Bit
gespeichert, die jedem Punkt im Bereichsdatensatz entspricht.
siehe „Bereichs-(3D-)Messung", Seite
Irrtümer und Änderungen vorbehalten
97.
