3.4.3

Abrufen eines 3D-Bilds

8026048//2021-04 | SICK
Irrtümer und Änderungen vorbehalten
Auf der Registerkarte 3D Image sehen Sie das 3D-Bild, das das Ergebnis der Anwendung
der Lasertriangulation ist. Klicken Sie auf die Wiedergabeschaltfläche, um die Erfas‐
sung der Profile zu starten. Aus den erfassten Profilen wird ein 3D-Bild erzeugt. Sie
können die Parameterwerte bearbeiten und das Ergebnis direkt in der Bildanzeige aus‐
werten, bis das Ergebnis zufriedenstellend ist. Sie haben auch mehrere Möglichkeiten,
das 3D-Bild zu visualisieren.

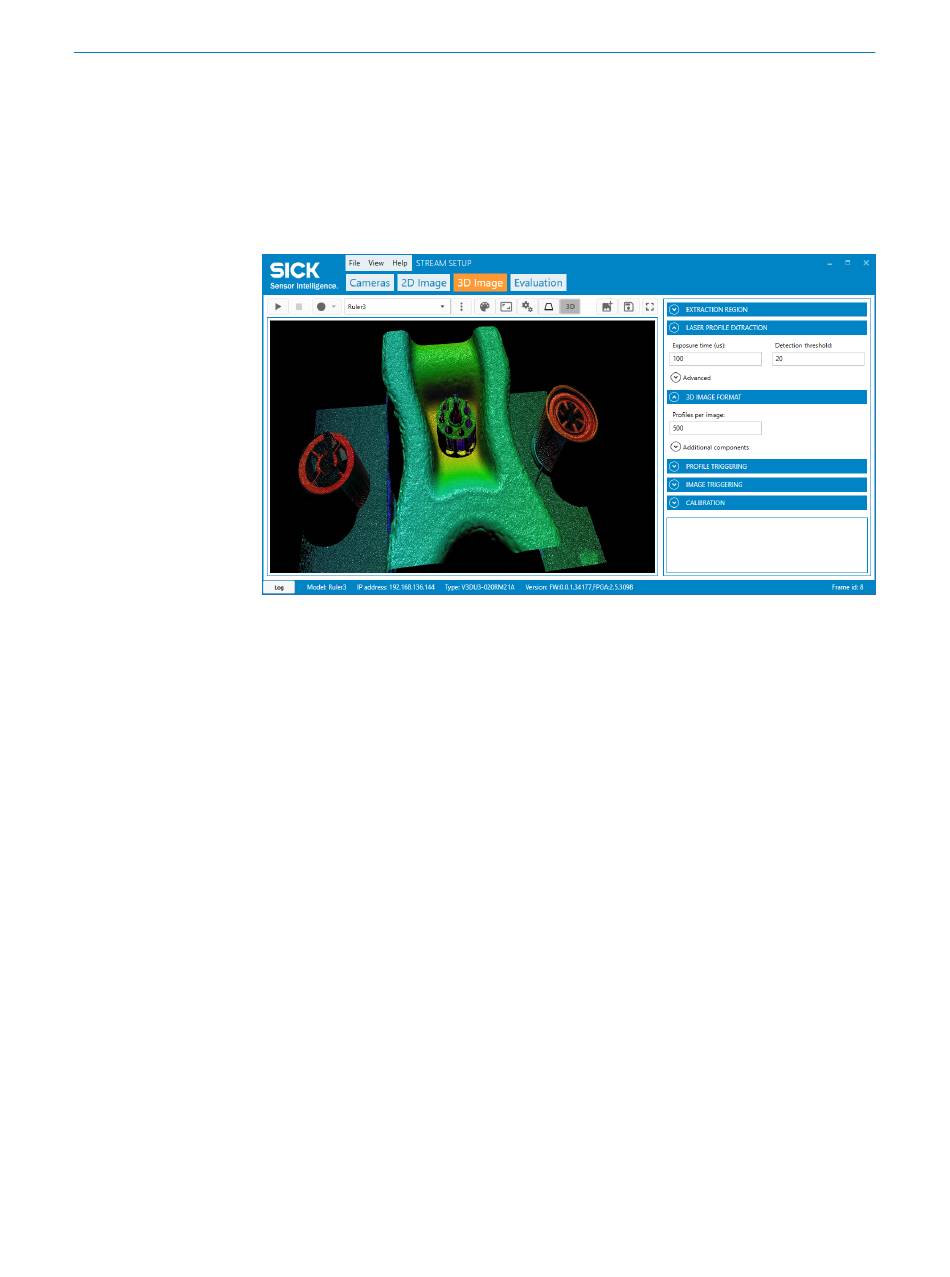

Abbildung 6: Abrufen des 3D-Bilds.
