9.1.2.3 2D-Bild
9.1.2.4 3D-Bild
8026048//2021-04 | SICK
Irrtümer und Änderungen vorbehalten

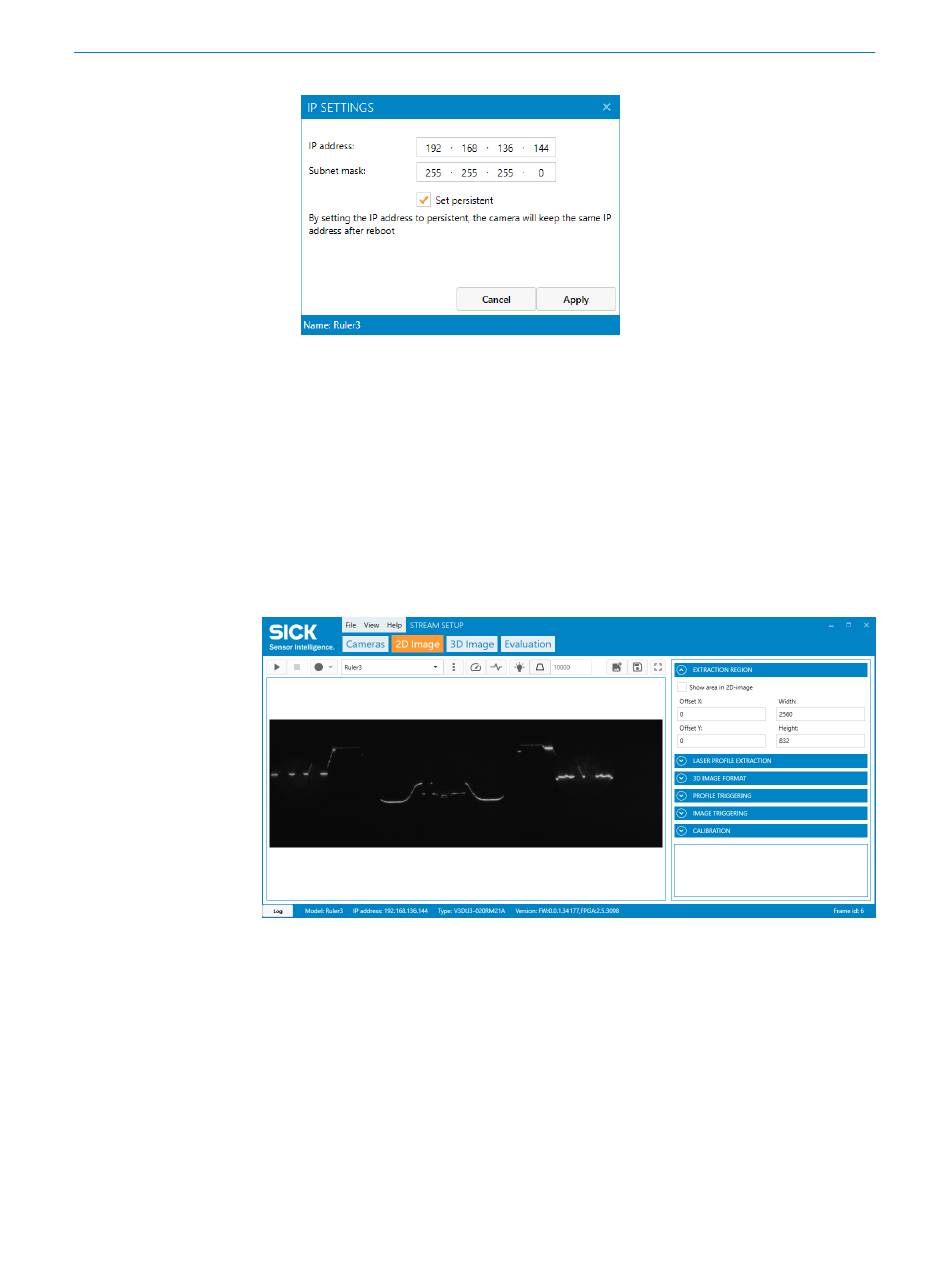

Abbildung 64: IP-Einstellungen
3. Bearbeiten Sie die IP-Einstellungen.
4. Aktivieren Sie das Kontrollkästchen Set persistent, um die gleiche IP-Adresse nach
einem Neustart beizubehalten.
5. Um die IP-Einstellungen zu speichern, klicken Sie auf Apply.
Hier betrachten und erfassen Sie die 2D-Bilddaten. Ein 2D-Bild ist das, was die Kamera
sieht, wenn sie als normale Kamera verwendet wird. Sie können Parameterwerte in
Bezug auf die Bilderfassung bearbeiten und das Ergebnis direkt in der Bildanzeige aus‐
werten. Das Listenfeld oberhalb der Bildanzeige enthält alle Kameras, die zur Auswahl
stehen.
Abbildung 65: Registerkarte 2D Image
Diese Ansicht zeigt ein Graustufen-2D-Bild, das bei der Einstellung der Belichtungszeit
oder bei der Festlegung des Region of Interest hilfreich sein kann.
Hier sehen Sie das 3D-Bild, das das Ergebnis der Lasertriangulation ist. Das Listenfeld
oberhalb der Bildanzeige enthält alle Kameras, die zur Auswahl stehen. Klicken Sie auf
die Wiedergabeschaltfläche, um die Erfassung der Profile zu starten. Aus den erfassten
Profilen wird ein 3D-Bild erzeugt. Sie können die Parameterwerte bearbeiten und das
Ergebnis direkt in der Bildanzeige auswerten, bis das Ergebnis zufriedenstellend ist. Sie
haben auch mehrere Möglichkeiten, das 3D-Bild zu visualisieren.
