Z
5
X

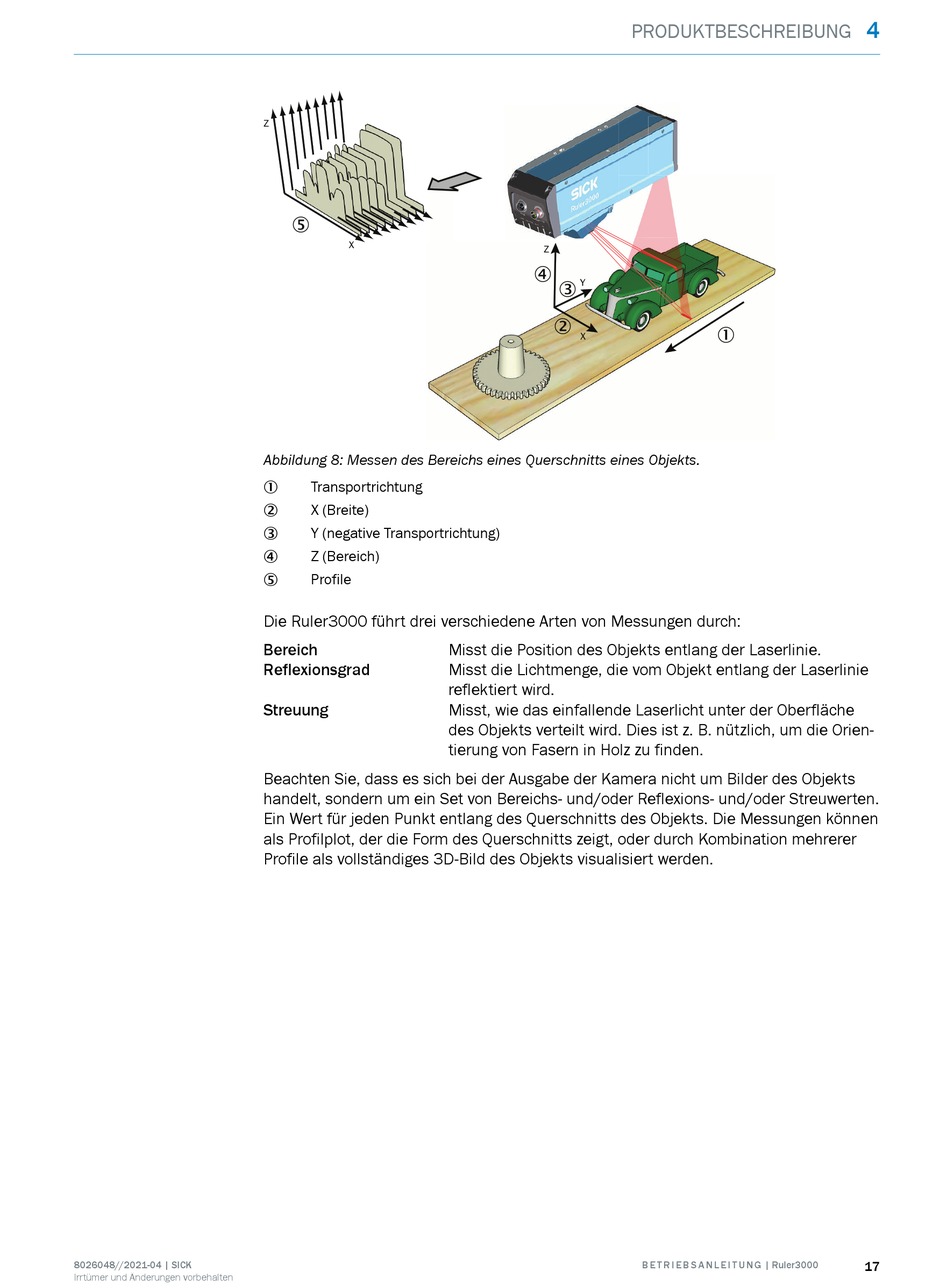

Abbildung 8: Messen des Bereichs eines Querschnitts eines Objekts.
Transportrichtung
1
X (Breite)
2
Y (negative Transportrichtung)
3
Z (Bereich)
4
Profile
5
Die Ruler3000 führt drei verschiedene Arten von Messungen durch:
Bereich
Reflexionsgrad
Streuung
Beachten Sie, dass es sich bei der Ausgabe der Kamera nicht um Bilder des Objekts
handelt, sondern um ein Set von Bereichs- und/oder Reflexions- und/oder Streuwerten.
Ein Wert für jeden Punkt entlang des Querschnitts des Objekts. Die Messungen können
als Profilplot, der die Form des Querschnitts zeigt, oder durch Kombination mehrerer
Profile als vollständiges 3D-Bild des Objekts visualisiert werden.
Z
4
Y
3
2
X
Misst die Position des Objekts entlang der Laserlinie.
Misst die Lichtmenge, die vom Objekt entlang der Laserlinie
reflektiert wird.
Misst, wie das einfallende Laserlicht unter der Oberfläche
des Objekts verteilt wird. Dies ist z. B. nützlich, um die Orien‐
tierung von Fasern in Holz zu finden.
