9 Instandsetzung
9.2.19 Wechsel des Wärmeübertragers
9.2.19.1 Ausbau
1. Ggf. Mutter (6, Abb. 908) an Abdeckung (5) entfernen
und Abdeckung abnehmen und entfernen.
2. Temperaturbegrenzer oder Temperatursicherung
ausbauen (siehe 9.2.1.1 oder 9.2.3.1).
3. Temperaturfühler ausbauen (siehe 9.2.2.1).
4. Ggf.Temperatur-Schmelzeinsatz ausbauen
(siehe 9.2.6.1).
5. Ggf. Regelthermostat ausbauen (siehe 9.2.4.1).
6. Ggf. Gebläsethermostat ausbauen (siehe 9.2.5.1).
Arbeitsschritte 7 bis 8 gelten nur für die Geräte
DBW 2010 / 2020 / 300 / 350 ohne Sensoric.
7. Schraube (4) entfernen und Konsole (3) mit
elektrischen Anschlüssen abnehmen und entfernen.
8. Verschlussschraube (7) entfernen und mit Winkel (8)
abnehmen und entfernen.
9. Brennerkopf abbauen (siehe 9.2.8.1).
10. Brennkammer (1) aus dem Wärmeübertrager (2)
herausziehen und entfernen.
11. Wärmeübertrager (2) entfernen.
12. Maßnahmen an Bauteilen im zerlegten Zustand
durchführen (siehe 9.1.1).
HINWEIS
Dargestellt ist die Brennkammer und der
Wärmeübertrager der Heizgeräte DBW 2010.
920
HINWEIS
1

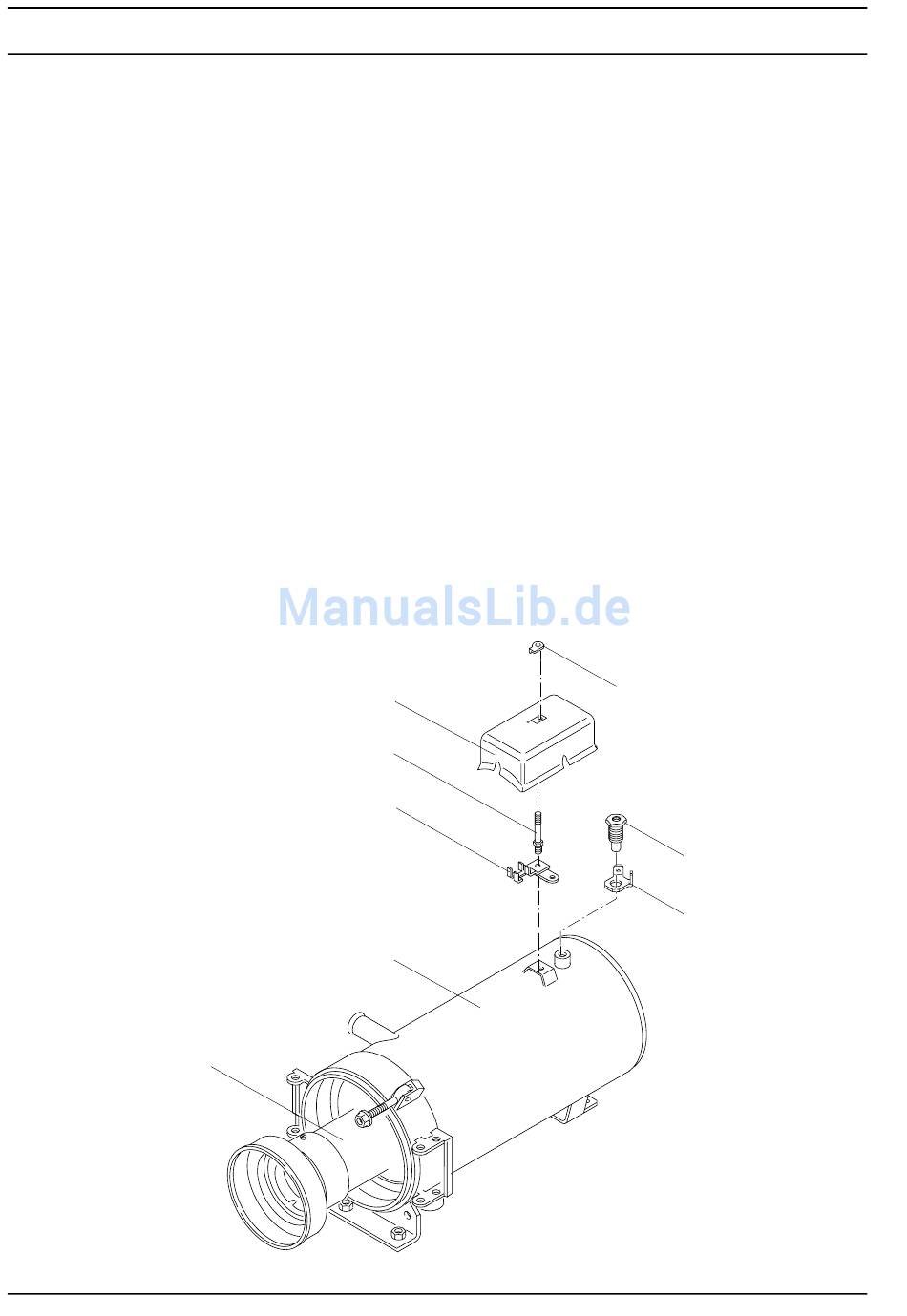

Abb. 908 Wechsel der Brennkammer und des Wärmeübertragers
DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
9.2.19.2 Einbau
1. Brennkammer (1, Abb. 908) bis zum Anschlag in den
Wärmeübertrager (2) schieben.
2. Brennerkopf anbauen (siehe 9.2.8.2).
Arbeitsschritte 3 bis 6 gelten nur für die Geräte
DBW 2010 / 2020 / 300 / 350 ohne Sensoric.
3. Winkel (8) in Einbaulage bringen und Verschluss-
schraube (7) eindrehen.
4. Schraube handfest anziehen.
5. Konsole (3) mit elektrischen Anschlüssen in Einbau-
lage bringen und mit Schraube (4) befestigen.
6. Schraube handfest anziehen.
7. Temperaturfühler einbauen (siehe 9.2.2.2).
8. Temperaturbegrenzer oder Temperatursicherung ein-
bauen (siehe 9.2.1.2 oder 9.2.3.2).
9. Ggf. Temperatur-Schmelzeinsatz einbauen (siehe
9.2.6.2).
10. Ggf. Regelthermostat einbauen (siehe 9.2.4.2).
11. Ggf. Gebläsethermostat einbauen (siehe 9.2.5.2).
12. Ggf. Abdeckung (5) aufsetzen und mit Mutter (6)
befestigen.
5
4
3
2
HINWEIS
6
7
8
1 Brennkammer
2 Wärmeübertrager
3 Konsole
4 Schraube
5 Abdeckung
6 Mutter
7 Verschlussschraube
8 Winkel
