Webasto DBW 2010 Werkstatt-Handbuch Seite 51

7 Schaltpläne
Anwendungsbeispiel in Verbindung mit
Schaltplan Abb. 701 bzw. 702.
Pos. Benennung Bemerkung
H1 Leuchtdiode, grün Betriebsanzeige (in Pos. P)
H2 Leuchtdiode gelb Bereitschaftsanzeige (in Pos. P)
H3 Leuchten Symbolbeleuchtung (in Pos. P)
K9 Relais
nur bei Batterieschalter
im Minus notwendig
K10 Relais
P Vorwahluhr (digital) für Vorwahlbetrieb
S2 Schalter Batterieschalter
S3 Schalter Kontakt offen,
am Wasserhahn wenn Wasserhahn zu
S4 Schalter (EIN - AUS) Umwälzpumpe separat,
EIN - AUS
712
HINWEIS
A

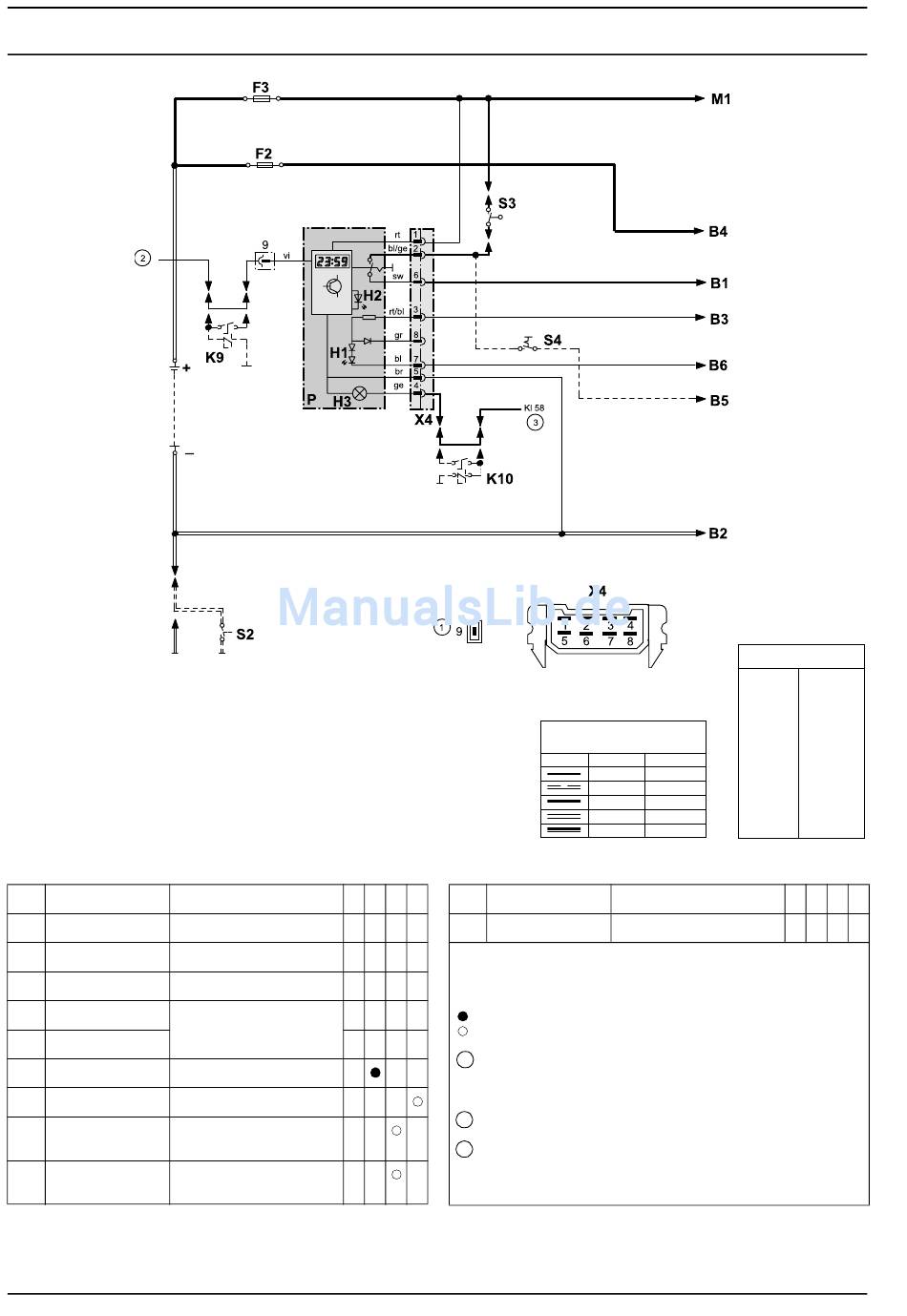

Abb. 706 Anwendungsbeispiel, DBW 2010/2020/300, 12 und 24 Volt,
Betrieb mit Vorwahluhr und Batterieschalter
DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
B C D Pos. Benennung
X4 Steckverbindung
A im Heizgerät montiert
B lose Lieferteile
C nur bei Bedarf
D im Fahrzeug vorhanden
feste Zuordnung
je nach Lieferumfang bzw. Ausführung möglich
1 Vorwahluhr P:
mit Plus an Anschluss 9 = Dauerbetrieb bei Sofortheizen,
ohne Plus an Anschluss 9 = Heizdauer 1 Stunde
2 zum Fahrzeug Klemme 75, falls vorhanden – sonst Klemme 15
3 Kfz-Beleuchtung (Klemme 58)
Leitungsquerschnitte
< 7,5 m 7,5 - 15 m
2
2
1,5 mm
0,75 mm
2 2
1,0 mm 1,5 mm
2 2
1,5 mm 2,5 mm
2 2
2,5 mm 4,0 mm
2 2
4,0 mm 6,0 mm
Bemerkung
8-polig (für Pos. P)
Leitungsfarben
bl blau
br braun
ge gelb
gn grün
gr grau
or orange
rt rot
sw schwarz
vi violett
ws weiß
A B C D
