3 Funktionsbeschreibung

3.2.5 Sparschaltung

Nur für Sensoric-Heizgeräte mit Steuergerät 1563
Das Steuergerät ist so ausgelegt, dass alternativ zum
normalen Betrieb auf Sparbetrieb umgeschaltet werden
2 4
1 3 5
A
B
C
D
E
F
G
10-25 s 5-25 s
2 4 6
1 3 5 7
A
B
C
D
E
F
12s <1s 1s 12s
302
6 8
7 2
ca.150 s
10-25 s

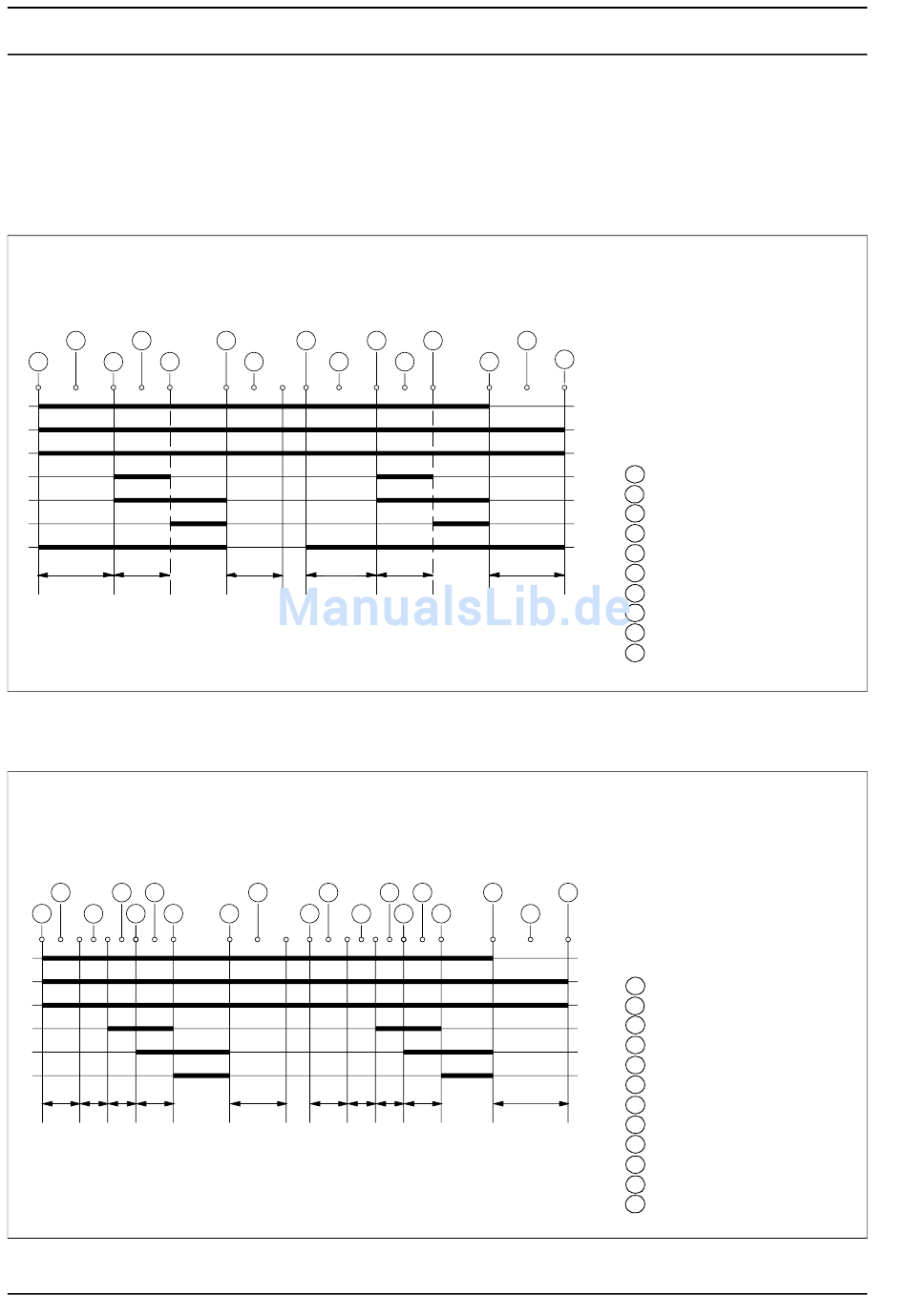

Abb. 301 Funktionsablauf (Heizgeräte mit Steuergerät 1553)
9 2
8 10 3
90s * 12s <1s
* ADR- Heizgeräte 20s
Abb. 302 Funktionsablauf (Heizgeräte mit Steuergerät 1563/64)
DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
kann. Bei aktivierter Sparschaltung werden die Regel-
temperaturen des Wasserkreislaufs auf einem niedrige-
ren Temperaturniveau gehalten. Durch den dadurch
geringeren Abstrahlverlust kann bei niedrigerem Wärme-
bedarf, z.B. im Warmhaltebetrieb, der Brennstoffver-
brauch reduziert werden.
3 5 7
4 9
ca.150 s
5-25 s
11
4 6
5 7 9
1s 12s 90s *
A Einschaltkontrolle
B Umwälzpumpe
C Brennluftgebläse
D Zündfunkengeber
E Magnetventil
10
F Flammwächter
G Regelthermostat
1 Einschalten
2 Vorlauf
3 Start
4 Sicherheitszeit
5 Brennbetrieb
6 Regelpause Anfang
7 Nachlauf
8 Regelpause Ende
9 Ausschalten
10 Aus
A Einschaltkontrolle
B Umwälzpumpe
C Brennluftgebläse
D Zündfunkengeber
E Magnetventil
12
F Flammwächter
1 Einschalten
2 Vorlauf
3 Fremdlichtabfrage
4 Vorzündung
5 Start
6 Sicherheitszeit
7 Brennbetrieb Anfang
8 Regelpause Anfang
9 Nachlauf
10 Regelpause Ende
11 Ausschalten
12 Aus
