Webasto DBW 2010 Werkstatt-Handbuch Seite 54

DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
Pos. Benennung
F2 Sicherung 8 A
F3 Sicherung 8 A
(16 A bei DBW 2022 - 12V)
F4 Sicherung
12 V = 16 A / 24 V = 8 A
G Batterie
H1 Leuchtdiode grün
K9 Relais
S1 Schalter
S3 Schleppschalter
S6 Schalter
S7 Schalter an Fördereinrichtung
S8 Trennschalter 1- oder 2-polig
V4 Diode
Bemerkung
Kfz-Sicherung nach DIN 72581
Kfz-Sicherung nach DIN 72581
Kfz-Sicherung nach DIN 72581
Betriebsanzeige (in Pos. S1)
EIN - AUS
am Wasserhahn
Batterieschalter im Minus oder Plus
an Plus oder Minus
Not-Aus-Schalter (mechanisch,
pneumatisch oder elektrisch)

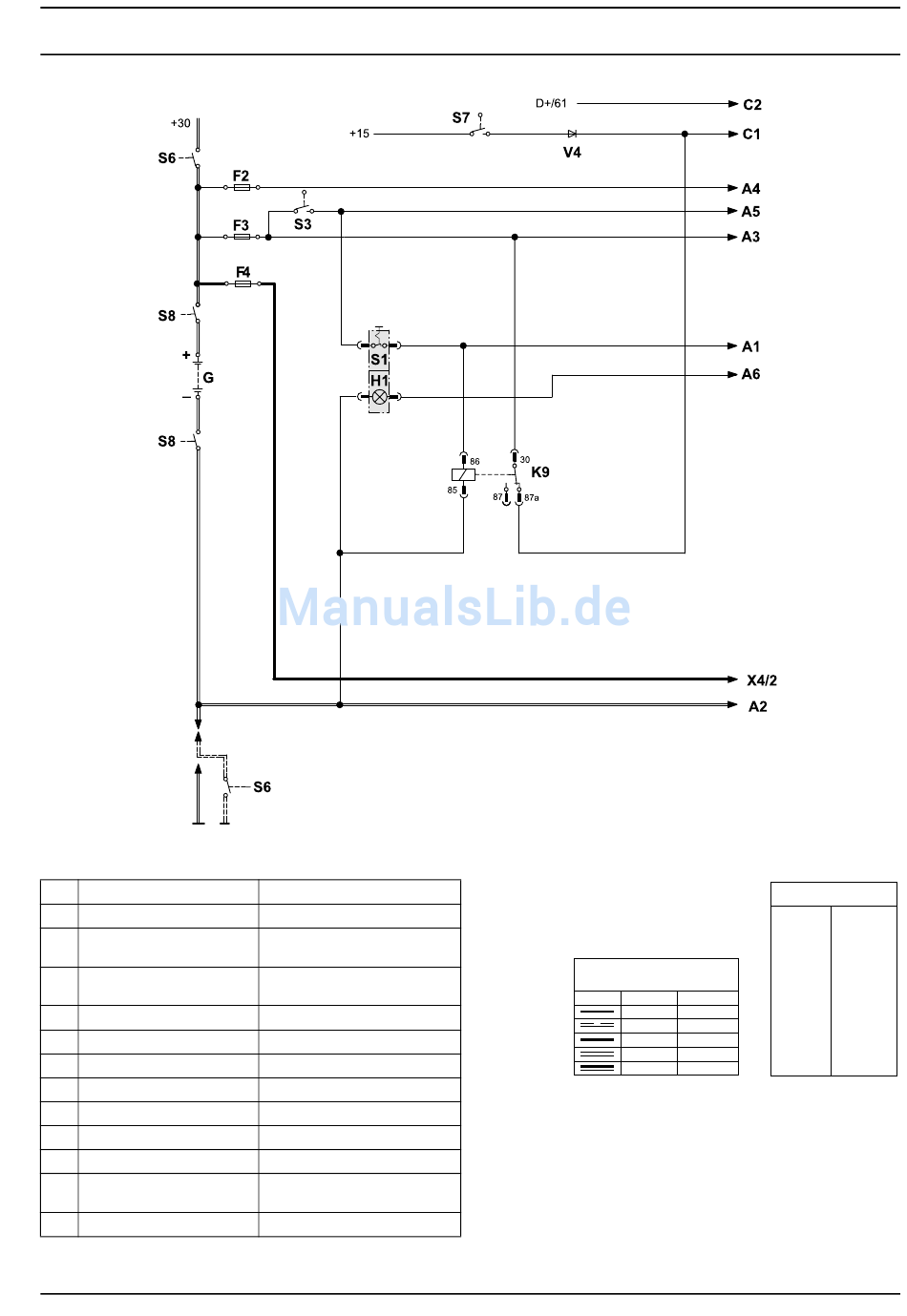

Abb. 709 Anwendungsbeispiel, DBW 2012/2022 (ADR)
Leitungsquerschnitte
< 7,5 m 7,5 - 15 m
2
0,75 mm
2
1,0 mm
2
1,5 mm
2
2,5 mm
2
4,0 mm
HINWEIS
Anwendungsbeispiel in Verbindung mit Schaltplan
Abb. 705 "Betrieb mit Schleppschalter und Schalter
für Fördereinrichtungen an PLUS".
7 Schaltpläne
Leitungsfarben
bl blau
br braun
ge gelb
gn grün
gr grau
or orange
2
rt rot
1,5 mm
2
1,5 mm
sw schwarz
2
2,5 mm
vi violett
2
4,0 mm
ws weiß
2
6,0 mm
715
