Webasto DBW 2010 Werkstatt-Handbuch Seite 75

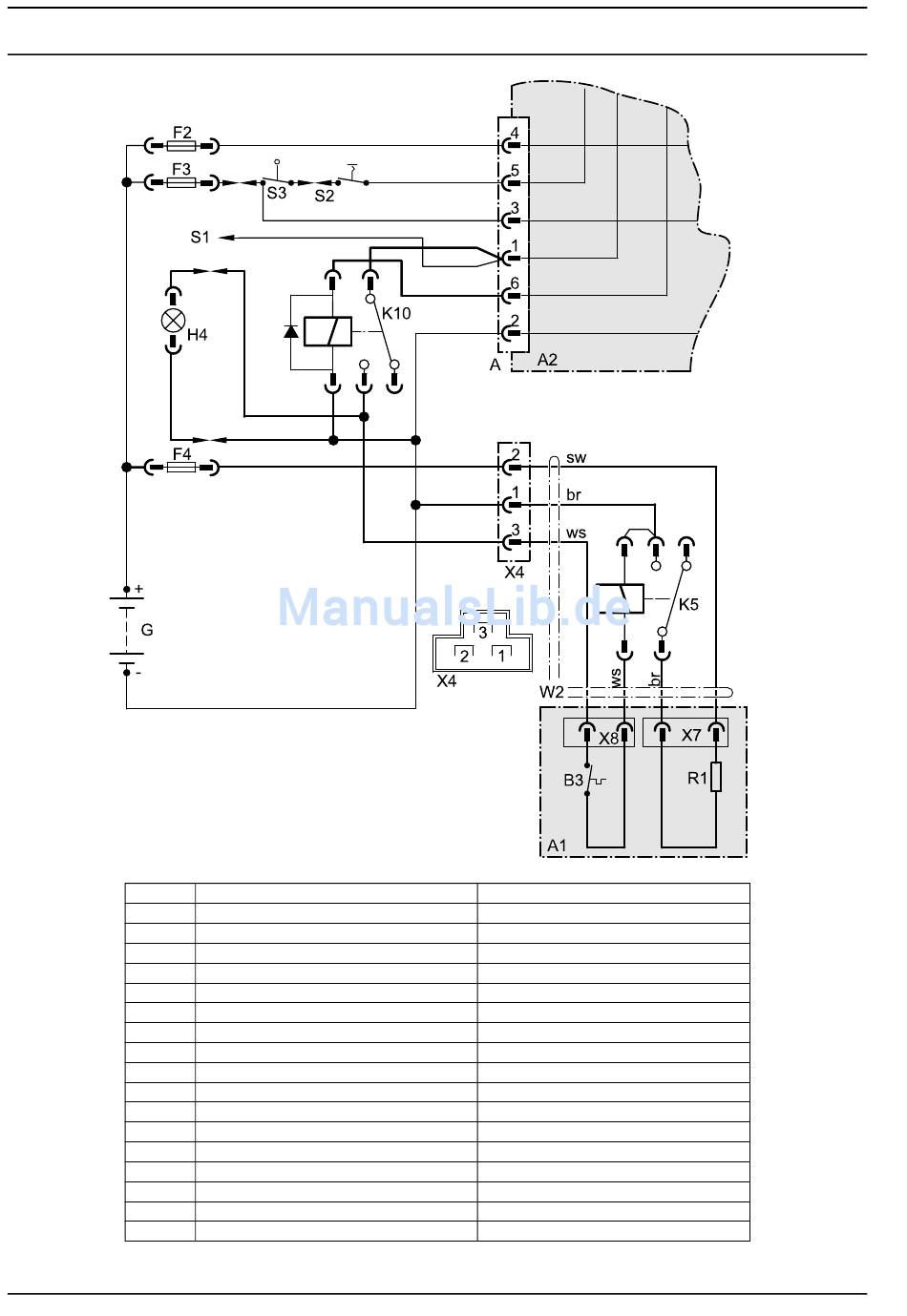

9 Instandsetzung
Pos.
A1
A2
A
B3
F2
F3
F4
G
H4
K5
K10
R1
S1
S2
S3
W2
X4
910
Benennung
Heizgerät
Steuergerät
Steckverbindung, 6-polig
Thermostat
Sicherung
Sicherung
Sicherung 16 A (12 V); 8 A (24 V)
Batterie
Leuchte
Relais
Relais mit Freilaufdiode
Heizpatrone
Schalter
Schalter
Schalter
Kabelbaum
Steckverbindung, 3-polig
Elektrischer Anschluss
DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
Bemerkung
SG 1563/1564
für Düsenstockvorwärmung
Flachsicherung DIN 72581
Flachsicherung DIN 72581
Flachsicherung DIN 72581
Betriebsanzeige
für Düsenstockvorwärmung
für Düsenstockvorwärmung
für Düsenstockvorwärmung
Ein / Aus
separate Einschaltung / UPFA
am Wasserhahn
