6 Funktionsprüfung

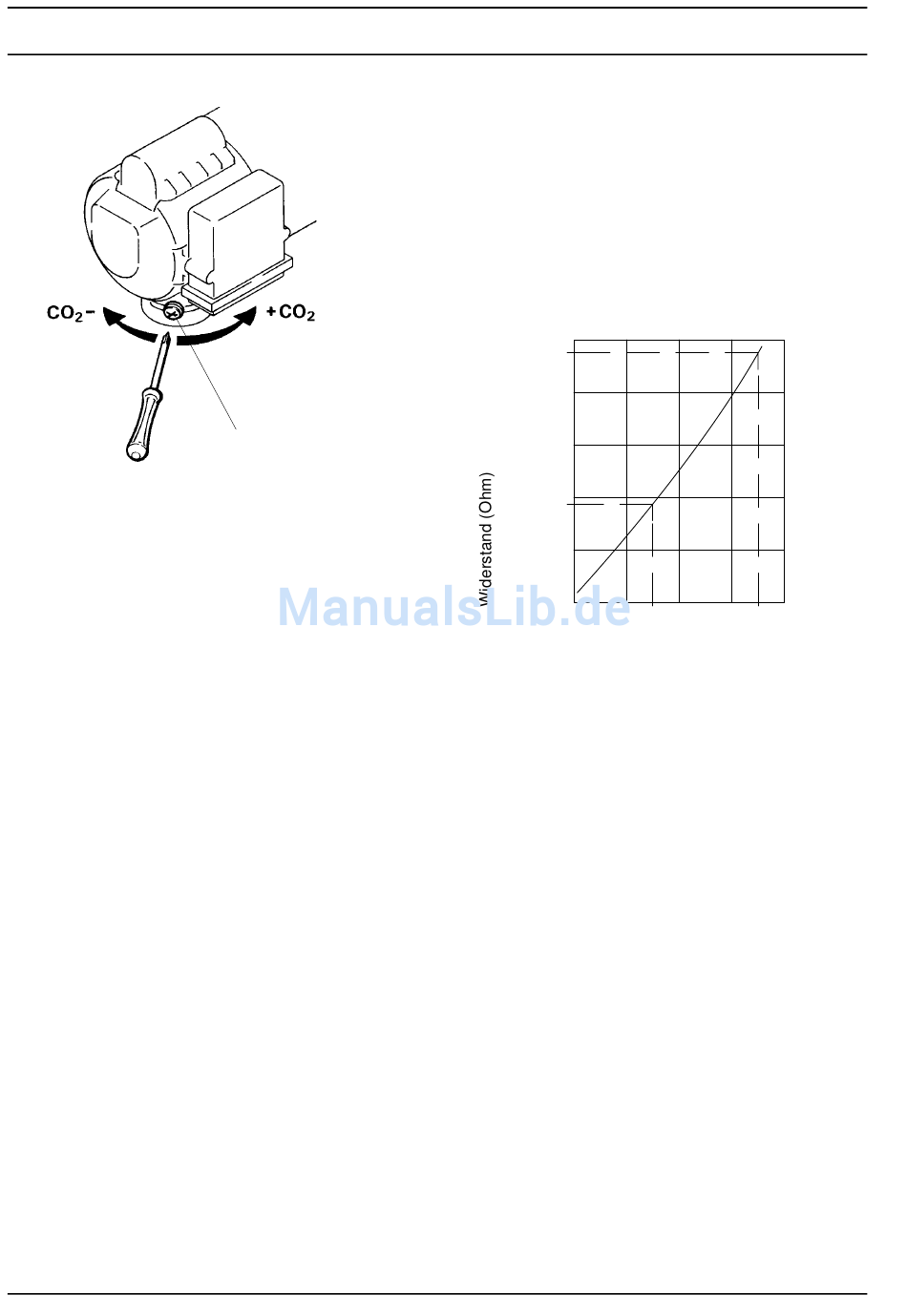

– Feststellschraube lösen (siehe Abb.) und Einstellring
mit der Feststellschraube verschieben bis der Sollwert
erreicht ist.
– Feststellschraube mit 1,0 +0,5 Nm anziehen und mit
Sicherungslack sichern.
Die CO -Einstellung ist abhängig vom Brennstoff (Visko-
2
sität) und der geodätischen Höhe (0,1 % pro 100 m).
Lässt sich der CO -Wert nicht ordnungsgemäß einstellen,
2
wie folgt vorgehen:
– Brennerkopf luftseitig auf Beschädigung prüfen und
ggf. austauschen
– Druck der Brennstoffpumpe prüfen und Pumpe ggf.
auswechseln
– Düse wechseln
– Drehzahl des Brennermotors messen.
– Kabeldurchführungstüllen auf richtige Montage
prüfen.
602
HINWEIS
Ansaugstutzen kann um
180° versetzt werden.
Feststellschraube
HINWEIS
DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
6.3 Prüfungen einzelner Bauteile
6.3.1 Widerstandsprüfung des Temperatur-
fühlers (nur Heizgeräte mit Steuergerät
1563/64)
Bei elektrischer Prüfung mit einem Digital-Multimeter soll
der Temperaturfühler die Werte gemäß nachstehendem
Diagramm aufweisen. Vorzugsweise ist die Widerstands-
messung bei 20° C und ca. 100° C (Fühler ins Wasser
tauchen) durchzuführen.
1750
1500
1250
1000
750
500
-40
Wassertemperatur °C
100°
20°
0 80
40
120
