Webasto DBW 2010 Werkstatt-Handbuch Seite 61

8 Servicearbeiten
Wasserheizungskreislauf –
Wandheizkörper und Dachkanalheizung
8
1 Wandheizkörper mit Gebläse
2 Wärmetauscher Einstieg
3 Heizgerät
4 Umwälzpumpe
5 Dachwärmetauscher
6 Kraftfahrzeugmotor
7 Fahrerplatzheizung
8 Bedienelement
804
1
7

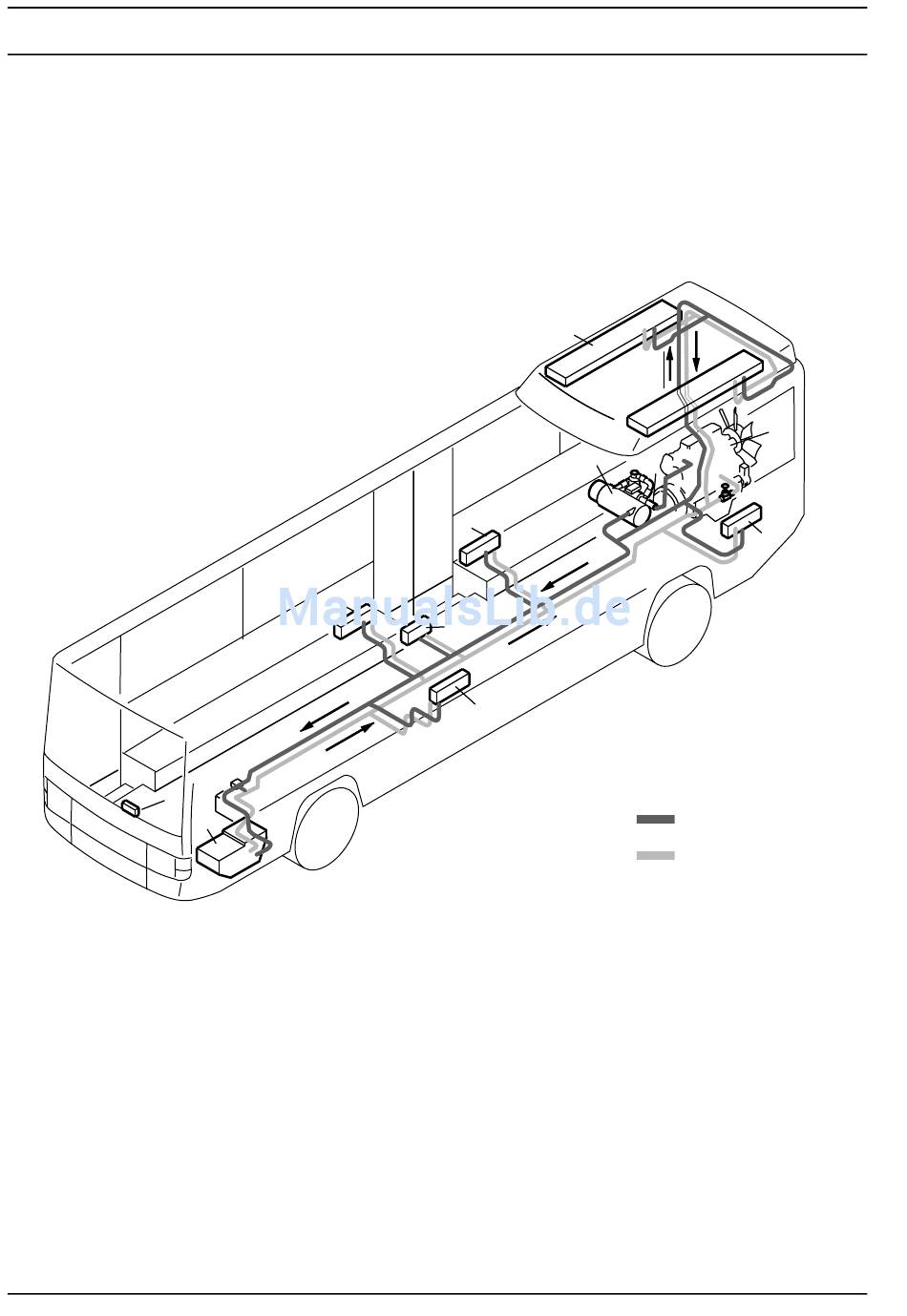

Abb. 802 Einbaubeispiel für Heizgerät in Bus
DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
5
3
1
2
1
6
4
1
Vorlauf
Rücklauf
