6 Funktionsprüfung
6.3.3 Prüfung und Einstellung der
Zündelektroden
• Der Isolationskörper der Zündelektroden darf keine
Beschädigungen aufweisen. Zündelektroden mit
einem Elektrodenabstand außerhalb der Toleranz
bzw. nicht einwandfrei arbeitende Zündelektroden
sind einzustellen bzw. auszuwechseln.
• Die Zündelektroden können mit der Lehre eingestellt
werden. Dazu muss die Vorderkante der Lehre an der
Zerstäuberdüse anschlagen und die Spitzen der
Zündelektroden in den beiden Kerben liegen.
Prüfung
– Isolationskörper der Zündelektroden auf Beschädi-
gungen untersuchen.
ACHTUNG
Damit die Brennstoffzerstäubung nicht beeinträchtigt
wird, beim Messen des Elektrodenabstands die Düsen-
bohrung nicht berühren.

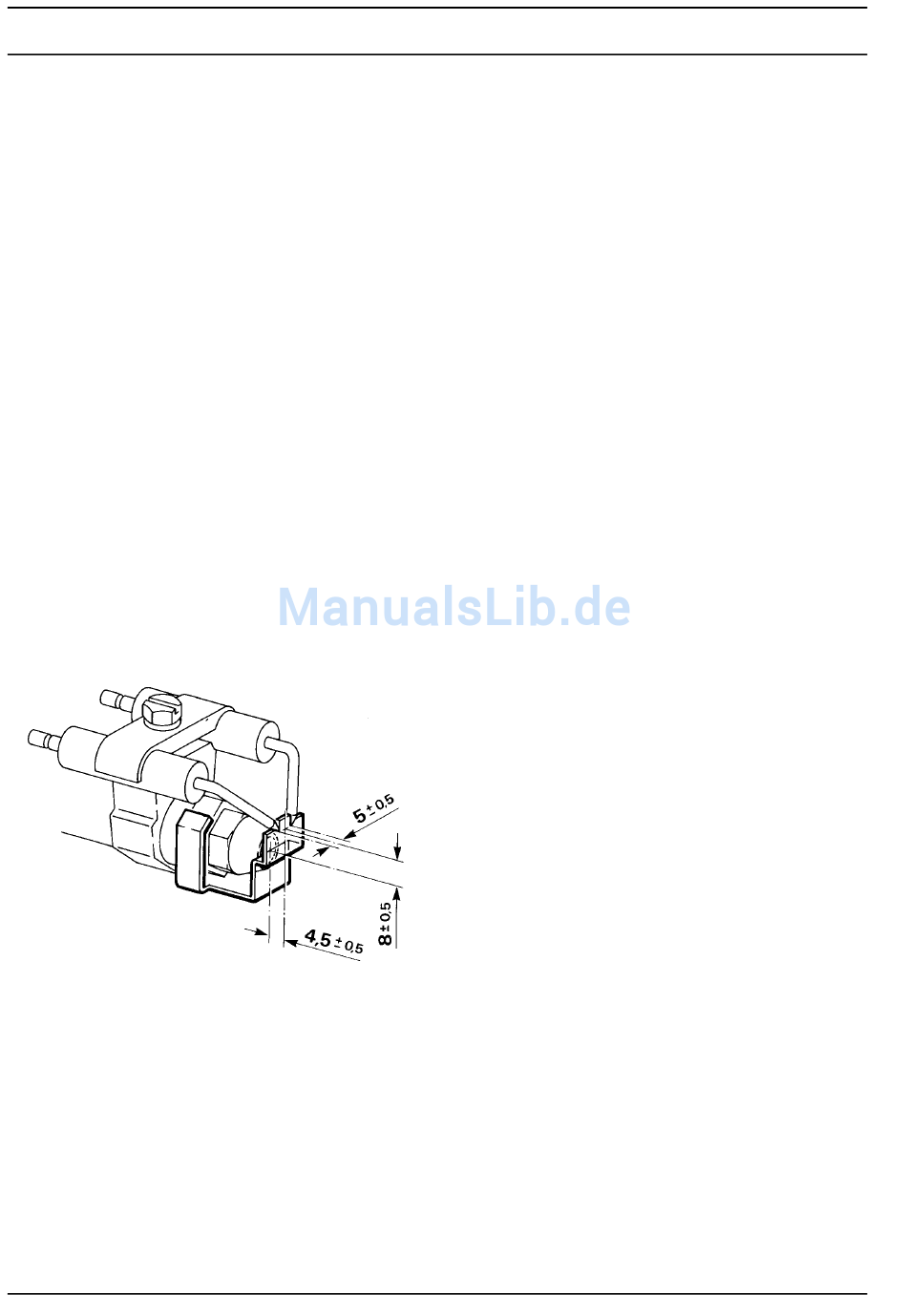

– Elektrodenabstand mit Lehre gemäß Abb. und
Zustand der Zündelektroden prüfen.
Einstellung
– Elektrodenabstand nachbiegen und mit Lehre gemäß
Abb. überprüfen.
604
HINWEIS
DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
6.3.4 Prüfung des Zündfunkengebers
Hochspannung; an den Zündelektroden schlägt eine
Spannung von ca. 8.000 Volt über.
Zündfunkengeber nicht ohne Zündelektroden mit Span-
nung beaufschlagen.
Prüfung
Gleichspannungsversorgung mit Plus an schwarze
Leitung und Minus an braune Leitung anschließen.
– Gleichspannung von 12 Volt bzw. 24 Volt anlegen
– Sollzustand: Zündfunken an den Zündelektroden
springen über.
VORSICHT
ACHTUNG
HINWEIS
