Elektrischer Anschluss - Webasto DBW 2010 Werkstatt-Handbuch

9 Instandsetzung
Pos.
A1
A2
B
B5
F1
F2
F3
G
H1
K6
R2
S1
S2
W2
X1
906
Benennung
Heizgerät
Steuergerät
Steckverbindung, 6-polig
Thermostat
Sicherung
Sicherung
Sicherung 16 A (12 V); 8 A (24 V)
Batterie
Leuchte
Relais
Heizpatrone
Schalter
Schalter
Kabelbaum
Steckverbindung, 4-polig

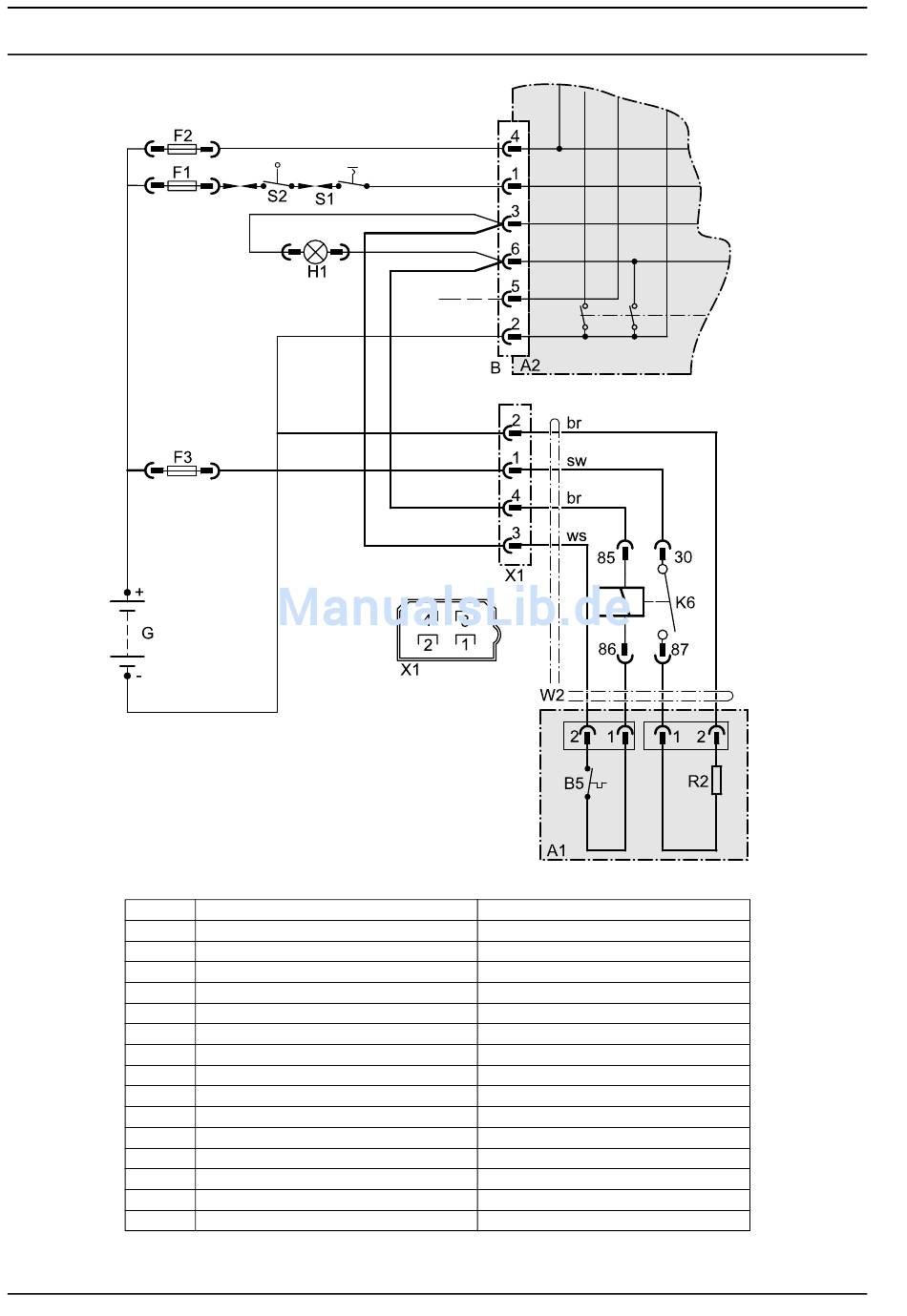

Elektrischer Anschluss

DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
Bemerkung
SG 1553
für Düsenstockvorwärmung
Flachsicherung DIN 72581
Flachsicherung DIN 72581
Flachsicherung DIN 72581
Betriebsanzeige
für Düsenstockvorwärmung
für Düsenstockvorwärmung
Ein / Aus
am Wasserhahn
