6 Funktionsprüfungen
6.1

Allgemeines

Dieser Abschnitt beschreibt die Prüfungen und Einstel-
lungen des Heizgerätes im eingebauten und ausgebauten
Zustand zum Nachweis der Funktionstüchtigkeit.
VORSICHT
Das Heizgerät darf nicht in geschlossenen Räumen wie
Garagen oder Werkstätten ohne Abgasabsaugung betrie-
ben werden.
Wegen Brandgefahr, Heizgerät bei weggeschwenktem
Brenner nicht einschalten.
6.2

Einstellungen

6.2.1 Einstellung des CO

Eine Veränderung der werkseitig festgelegten Brennluft-
menge ist zulässig und kann durch Verdrehen des Ein-
stellrings erreicht werden.
Das Messen des CO -Wertes im Abgas und ggf. eine
2
Einstellung der Brennluftmenge ist vorzunehmen:
– nach Reparaturen am Brenner
– bei Verbrennungsunregelmäßigkeiten
– im Rahmen einer Funktionsprüfung
– nach Düsenwechsel
Einstellvorgang
– Eingangsspannung am Heizgerät messen
– Heizgerät ca. 5 min. laufenlassen
– CO -Wert und Rußzahl messen und mit entsprechen-
2
dem Diagramm vergleichen.

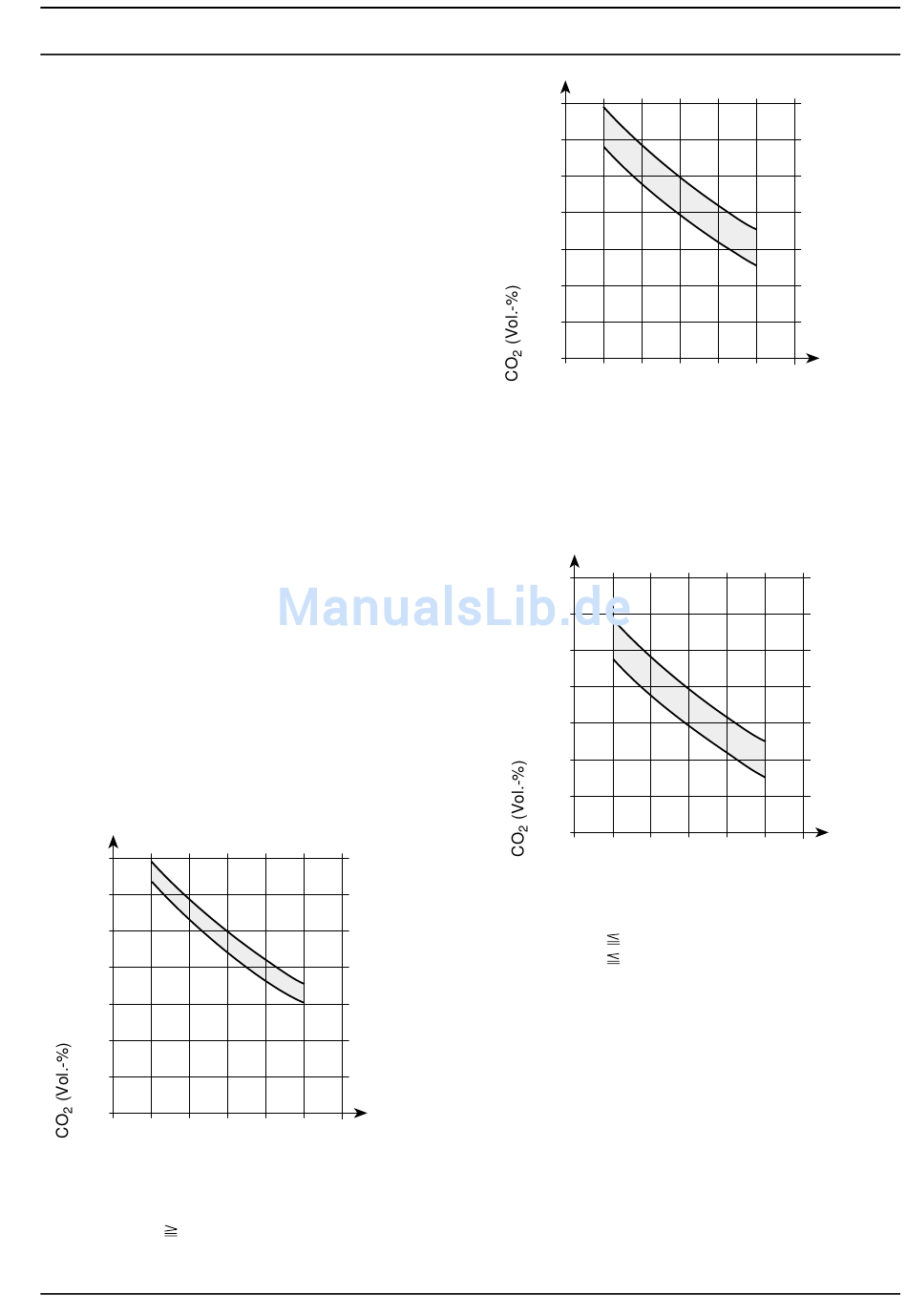

13
12
11
10
9
8
7
6
18 20 22
9 10 11
Spannung (Volt)
CO - Einstellung bei 500 m NN
2
DBW 2010 (Düse: 0,3 gph)
DBW 2020 ( .33)
DBW 2022 / DBW 300 / DBW 350
Brennstoffpumpendruck 10 bar

-Gehalts

2
24 26 28 30
12 13 14 15
13
12
11
10
9
8
7
6
18 20 22
9 10 11
Spannung (Volt)
CO - Einstellung bei 500 m NN
2
DBW 2010 (Düse: 0,4 gph und 0,3 gph)
DBW 2012
Brennstoffpumpendruck 7 bar (0,4 gph)
Brennstoffpumpendruck 10 bar (0,3 gph)
13
12
11
10
9
8
7
6
18 20 22
9 10 11
Spannung (Volt)
CO - Einstellung bei 500 m NN
2
DBW 2020 ( .32)
DBW 300 ( .15)
Brennstoffpumpendruck 10 bar
6 Funktionsprüfung
24 26 28 30
12 13 14 15
24 26 28 30
12 13 14 15
