Betriebsanweisung

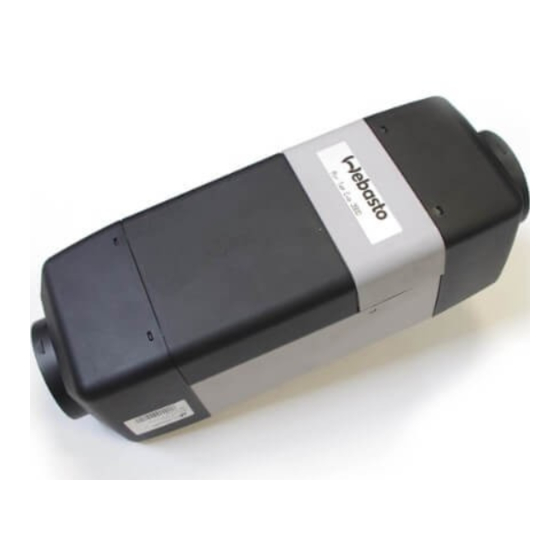

Air Top Evo 3900
Air Top Evo 5500
Wartungs- und Sicherheitshinweise
1. Für das Heizgerät Air Top Evo 3900 / Air Top Evo 5500
bestehenTypgenehmigungen nach den EG - Richtlinien 72/245/EWG (EMV) und
2001/56/EG (Heizung) mit den EG-Genehmigungsnummern:
HINWEIS:
Die Bestimmungen dieser Richtlinien sind im Geltungsbereich der EU-Richtlinie
70/156/EWG bindend und sollten in Ländern, in denen es keine speziellen
Vorschriften gibt, ebenfalls beachtet werden!
2. Das Jahr der ersten Inbetriebnahme muss auf dem Fabrikschild des Heizgerätes
durch Entfernen der nicht zutreffenden Jahreszahlen dauerhaft gekennzeichnet
werden.
3. Die Heizgeräte sind nicht zur Beheizung des Gefahrgut-Transportraumes
zugelassen.
Für den Einbau des Heizgerätes Air Top Evo 3900 / 5500 in Fahrzeuge für den
Transport gefährlicher Güter müssen zusätzlich die Anforderungen der Richtlinien EG/
2001/56 und ECE R122 erfüllt sein.
4. Haftungsansprüche können nur geltend gemacht werden bei nachweislicher
Einhaltung der Wartungs- und Sicherheitshinweise durch den Anspruchsteller.
5. An Tankstellen und Tankanlagen muss wegen Explosionsgefahr das Heizgerät
ausgeschaltet sein.
6. Das Heizgerät darf wegen Vergiftungs- und Erstickungsgefahr nicht, auch nicht
mit Zeitvorwahl oder Telestart, in geschlossenen Räumen (z.B. Garage)
betrieben werden.
7. Spätestens zu Beginn der Heizperiode muss das Heizgerät fachmännisch geprüft
werden.
8. Bei länger anhaltender starker Rauchentwicklung, ungewöhnlichen Brenngeräuschen
oder Brennstoffgeruch oder bei ständigen Störabschaltungen mit Fehlermeldungen
(Blinkcode) ist das Heizgerät durch Entfernen der Sicherung außer Betrieb zu setzen
und darf erst nach einer Überprüfung von Webasto geschultem Personal wieder in
Betrieb genommen werden.
9. Wo sich brennbare Dämpfe oder Staub bilden können (z.B. in der Nähe von
Kraftstoff-, Kohlen-, Holzstaub oder Getreidelagern oder ähnlichem), muss
wegen Explosionsgefahr das Heizgerät ausgeschaltet sein.
e1*72/245*2006/28*5079*__
e1*2001/56*2006/119*0219*__
e1*2001/56*2006/119*0220*__
Webasto AG
Postfach 80 - D-82132 Stockdorf - Hotline (01805) 93 22 78
Hotfax (0395) 55 92-353 - http://www.webasto.de
