Webasto DBW 2010 Werkstatt-Handbuch Seite 82

DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
HINWEIS
Die mit * gekennzeichneten Teile
sind bei Einstrang-Brennstoffpumpen
nicht vorhanden.
1 Magnetventil
2 Heizpatrone
3 Haltebügel
4 Zündkabel (2)
5 Halteklammer (2)
6 Schelle
7 Scheibe
8 Schraube
9 Zündelektrode (2)
10 Flammwächter

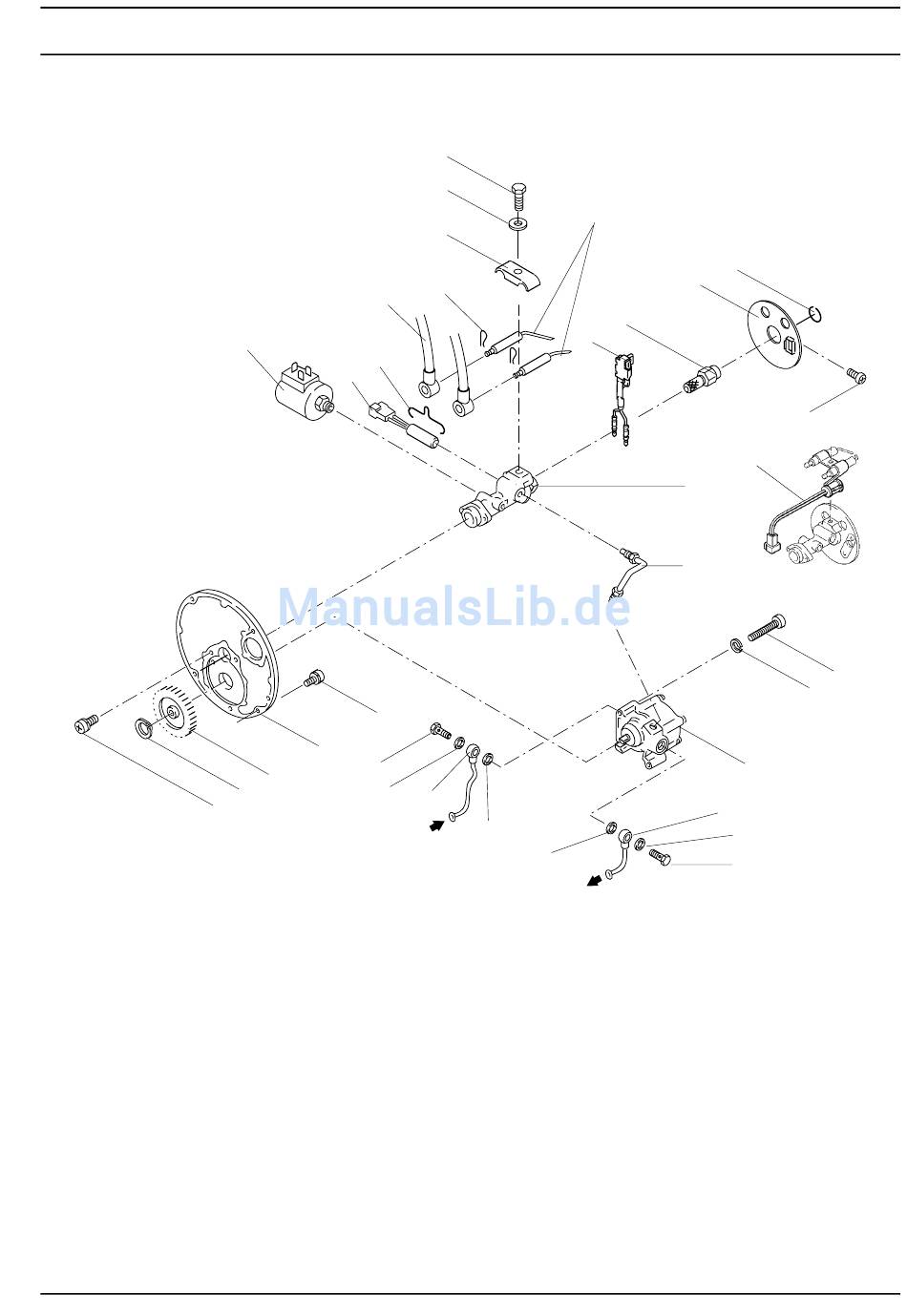

Abb. 905 Wechsel von Düsenstock, Düsenstockvorwärmung, Hochdruckdüse und Flammwächter
4
1
3
2
23
24
22
25
21
26
27
8
7
6
5
20
21
21*
11 Hochdruckdüse
12 Scheibe
13 Sprengring
14 Schraube
15 Düsenstock
16 Druckleitung
17 Schraube (2)
18 Scheibe (2)
19 Brennstoffpumpe
20 Brennstoffleitung (2)
9 Instandsetzung
9
13
12
11
10
10a
15
16
19
20*
21*
22*
21 Scheibe (4)
22 Hohlschraube (2)
23 Schraube (4)
24 Düsenstockplatte
25 Geradstirnrad
26 Sicherungsring
27 Schraube (2)
14
17
18
