9.1.1 Maßnahmen an Bauteilen im zerlegten
Zustand
ACHTUNG
Alle Dichtelemente zwischen den zerlegten Bauteilen sind
grundsätzlich auszusondern und zu erneuern.
9.1.1.1 Allgemeine Sichtprüfung
• Alle Bauteile auf Beschädigung (Risse, Deformation,
Verschleiß etc.) untersuchen und ggf. austauschen.
• Stecker und Leitungen auf Korrosion, Wackelkontakt,
Krimpfehler etc. untersuchen und ggf. instand setzen.
• Steckerkontakte auf Korrosion untersuchen und
Kontakte auf festen Sitz prüfen, ggf. instand setzen.
9.1.1.2 Sichtprüfung an der Brennkammer
– Drallkörper auf festen Sitz prüfen.
– Brennkammer auf Verzunderung untersuchen und
Koksablagerungen ggf. entfernen.
– Schweißnaht auf Risse untersuchen.
Risse an der Schweißnaht bis zu ca. 80 mm in Längs-
richtung sind zulässig.
9.1.1.3 Sichtprüfung am Wärmeübertrager
– Abgasführung im Wärmeübertrager auf Verrußung,
Ablagerungen, Beschädigung und Korrosion unter-
suchen.
Ablagerungen sind mit Wasserstrahl und Bürste zu ent-
fernen.
– Wärmeübertrager auf äußere Beschädigung,
Verformungen etc. untersuchen.
Starke Verformungen können den Kühlmitteldurchlauf
beeinträchtigen.
9.1.1.4 Sichtprüfung am Brennluftläufer
– Brennluftläufer auf Verschmutzung und Risse unter-
suchen.
– Deckplatte auf festen Sitz prüfen.
– Sperrschieber auf einwandfreien Sitz prüfen.
Nur DBW 2010/2012:

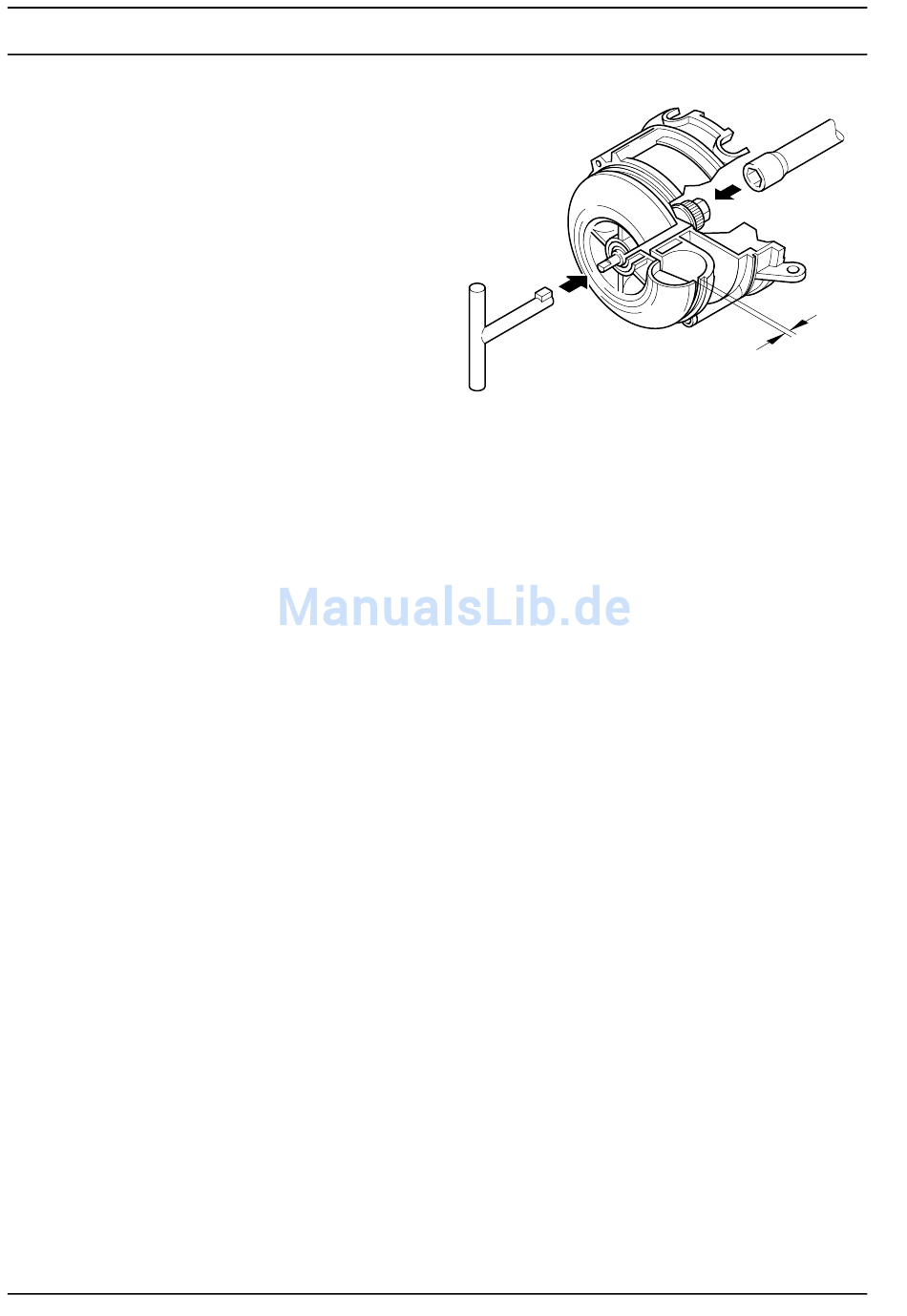

– Spaltmaß zwischen Gebläserad und Gebläsegehäu-
se (messbar mit einer Blattlehre) an der engsten
Stelle auf 0,15 +/- 0,05 mm einstellen.
Werkzeug siehe ET-Listen und Zubehörkatalog.
902
HINWEIS
HINWEIS
HINWEIS
DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
DBW 2010 / 2012
Spezialschlüssel
Nur DBW 2020/2022/300/350:
Nabe des Läufers auf Risse, Deckscheibe (Rückwand)
auf Festigkeit prüfen.
9.1.2 Durchführung von Modifikationen
Eine ständige Weiterentwicklung der Heizgeräte dient der
Optimierung dieser, mit dem Ziel, Ausfälle oder Fehlfunk-
tionen zu vermeiden.
In der Regel können bereits im Betrieb befindliche Geräte
nachgerüstet werden. Dazu stehen entsprechende
Modifikation-Kits zur Verfügung.
Nachfolgend die Modifikationen, die im Rahmen von
Instandsetzungsarbeiten durchgeführt werden können:
• Einbau der Düsenstockvorwärmung für DBW 2010 /
2012 / 2020 / 300 / 350 mit Steuergerät 1553 (siehe
9.1.2.1).
• Einbau der Düsenstockvorwärmung für DBW 2010 /
2012 / 2020 / 300 / 350 mit Steuergerät 1563/1564
(siehe 9.1.2.2).
Spaltmaß
0,15 +/- 0,05
HINWEIS
