Webasto DBW 2010 Werkstatt-Handbuch Seite 55

7 Schaltpläne
Pos. Benennung
F2 Sicherung 8 A
F3 Sicherung 8 A
(16 A bei DBW 2022 - 12V)
F4 Sicherung
12 V = 16 A / 24 V = 8 A
G Batterie
H1 Leuchtdiode grün
K8 Relais
K9 Relais
S1 Schalter
S3 Schleppschalter
S6 Schalter
S7 Schalter an Fördereinrichtung
S8 Trennschalter 1- oder 2-polig
716
Bemerkung
Kfz-Sicherung nach DIN 72581
Kfz-Sicherung nach DIN 72581
Kfz-Sicherung nach DIN 72581
Betriebsanzeige (in Pos. S1)
EIN - AUS
am Wasserhahn
Batterieschalter im Minus oder Plus
an Minus
Not-Aus-Schalter (mechanisch,
pneumatisch oder elektrisch)

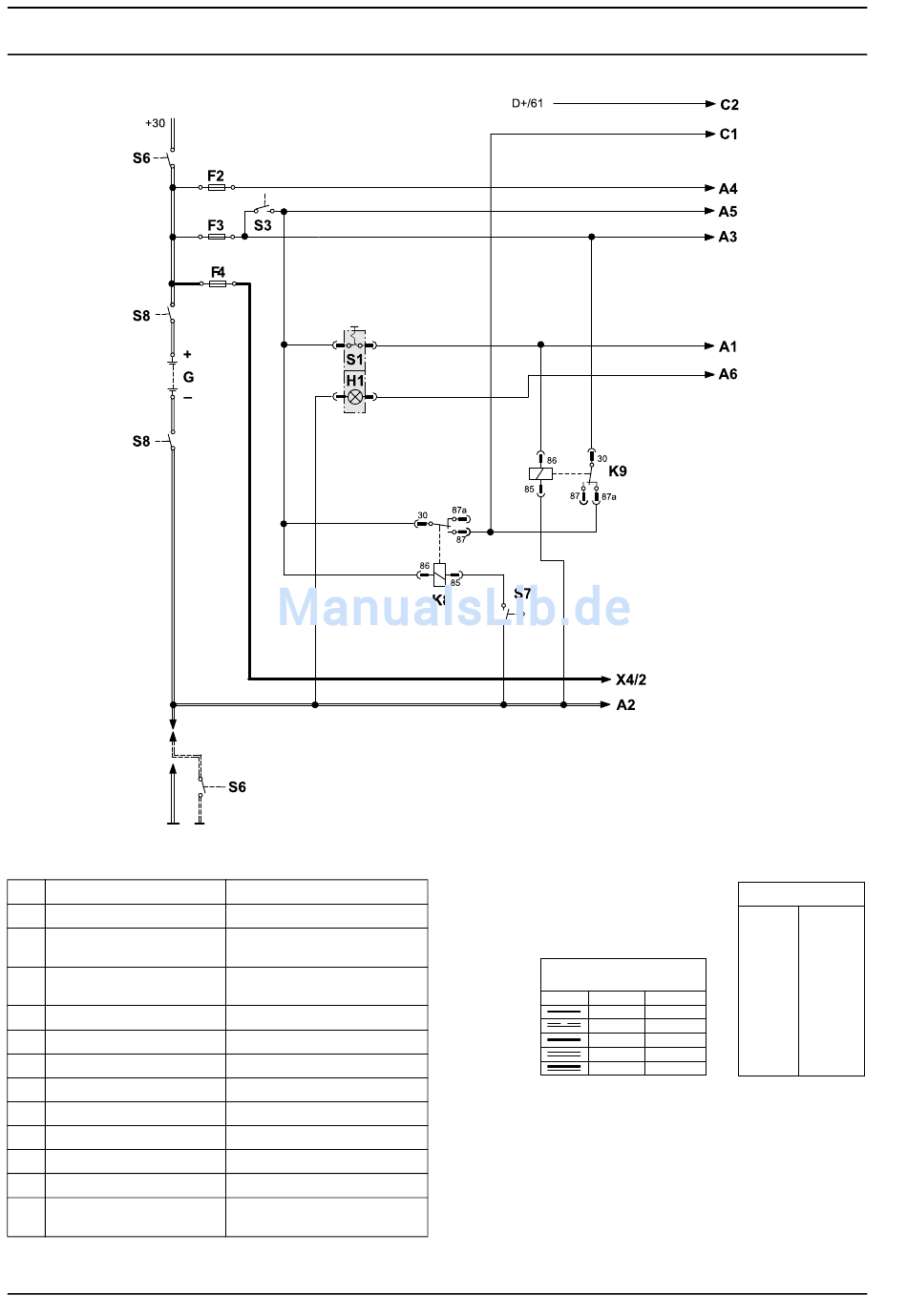

Abb. 710 Anwendungsbeispiel, DBW 2012/2022 (ADR)
DBW 2010 / 2012 / 2020 / 2022 / 300 / 350
Leitungsquerschnitte
0,75 mm
1,0 mm
1,5 mm
2,5 mm
Anwendungsbeispiel in Verbindung mit Schaltplan
Abb. 705 "Betrieb mit Schleppschalter und Schalter
für Fördereinrichtungen an MINUS".
Leitungsfarben
bl
br
ge
gn
gr
or
< 7,5 m 7,5 - 15 m
2
2 rt
1,5 mm
2 2
1,5 mm
sw
2 2
2,5 mm
vi
2 2
4,0 mm
ws
2 2
4,0 mm 6,0 mm
HINWEIS
blau
braun
gelb
grün
grau
orange
rot
schwarz
violett
weiß
