Suzuki VZ1600K4 Montageanleitung Seite 33

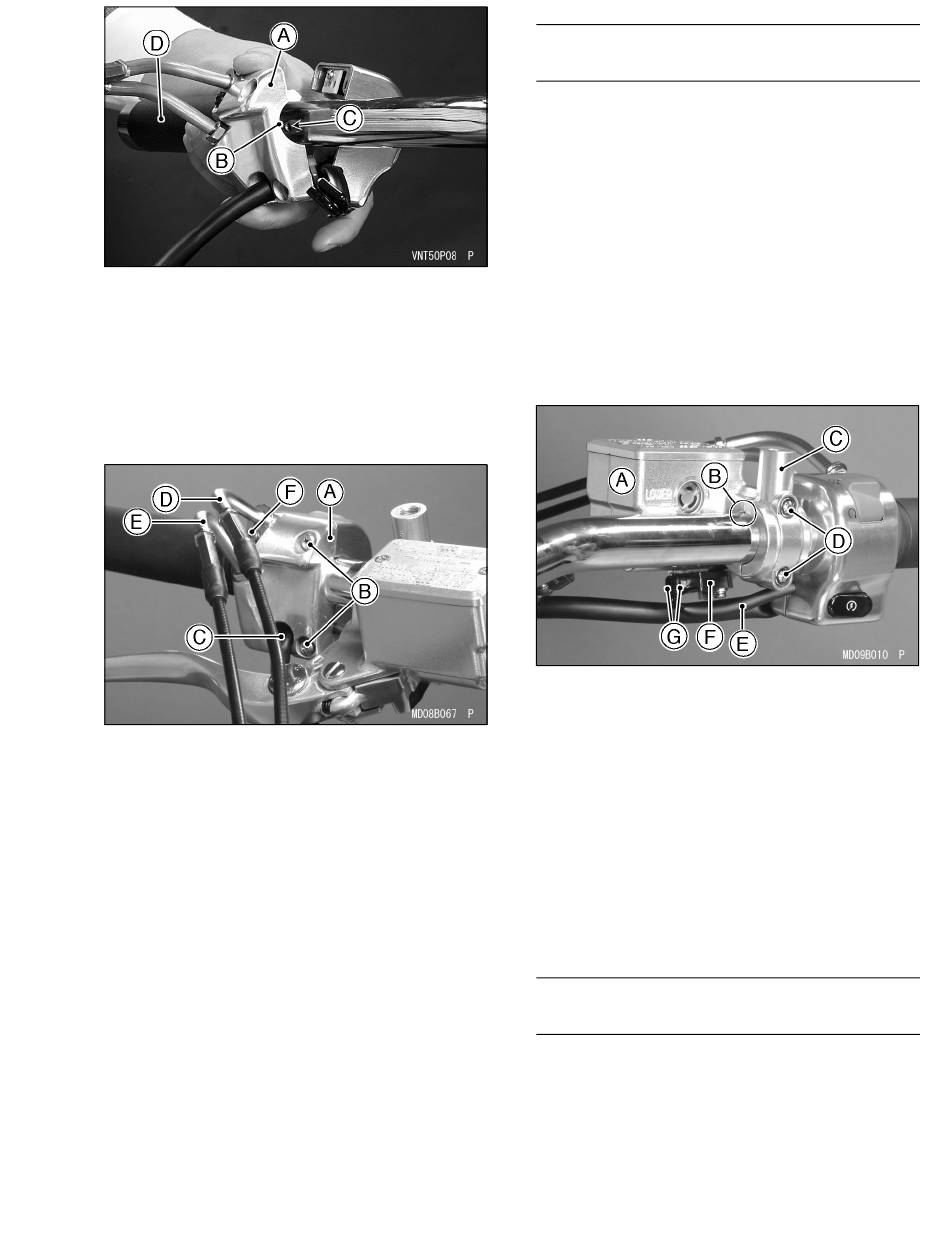

A. Moitié avant
B. Broche
•
Insérez deux vis (D = 5, L = 25), et serrez-les.
•
Serrez la vis de support.
•
Vérifiez que la poignée des gaz se déplace li-
brement depuis la position complètement ou-
verte jusqu'à la position fermée, et que les
gaz se ferment rapidement et complètement.
A. Boîtier de contacteur droit
B. Vis (L = 25)
C. Faisceau
D. Câble des gaz (accélérateur)
E. Câble des gaz (décélérateur)
F. Vis de support
C. Orifice
D. Poignée des gaz
Maître-cylindre de frein
avant
•
Appliquez de la graisse à base de silicone ou
de la graisse PBC sur les boulons de collier
de maître-cylindre.
•
Branchez les connecteurs de câble du boîtier
de contacteur droit aux bornes du contacteur
de feu stop avant, sur le maître-cylindre de
frein avant.
•
Montez le maître-cylindre avant avec son col-
lier, ainsi que les deux boulons à six pans
creux (D = 6, L = 20).
•
Positionnez le maître-cylindre de sorte que la
ligne de séparation verticale des colliers de
maître-cylindre avant et arrière soit en aligne-
ment avec le repère poinçonné du guidon.
A. Maître-cylindre avant
B. Repère poinçonné
C. Collier
D. Boulons
E. Faisceau
F. Contacteur de feu stop avant
G. Connecteurs et caches
pare-poussières
•
Serrez d'abord le boulon de collier supérieur,
puis le boulon de collier inférieur.
Couple de serrage : 88 N·m (9,0 m·kgf)
Boîtier de contacteur
gauche
•
Fixez l'une contre l'autre les deux moitiés du
boîtier de contacteur gauche de sorte que la
ligne de séparation des moitiés avant et ar-
rière soit en alignement avec le repère poin-
çonné du guidon.
